Тормоза электромагнитные

Тормоза электромагнитные, компактные, для удержания вала и остановки инерции вращения.

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

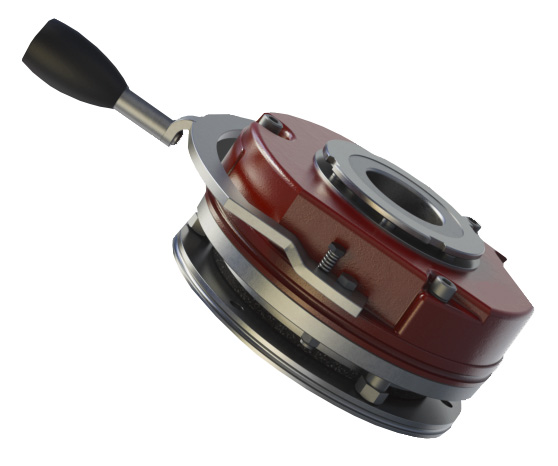

Тормоза электромагнитные компактные повышенной надежности

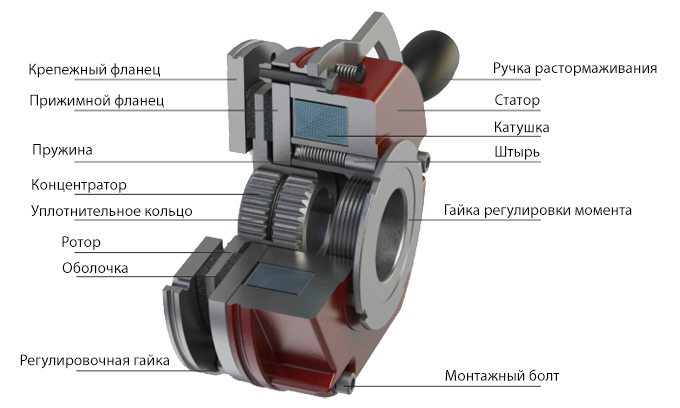

Электромагнитный тормоз использует электроэнергию для удержания механизма в разблокированном состоянии. При отключении питания, магнитное поле исчезает, что приводит к активации пружинного механизма. Пружины прижимают нажимной фланец, блокируя шпиндель через фрикционную накладку.

Различные типоразмеры, от 3 Нм до 3200 Нм
Регулируемый крутящий момент и воздушный зазор
Подкладка без асбеста с длительным сроком службы
Изоляция катушки класса H (до 185° C)
Металлические детали со специальным покрытием
Уплотнительное кольцо для тихой работы
Опционально, контроль срабатывания и ручка растормаживания

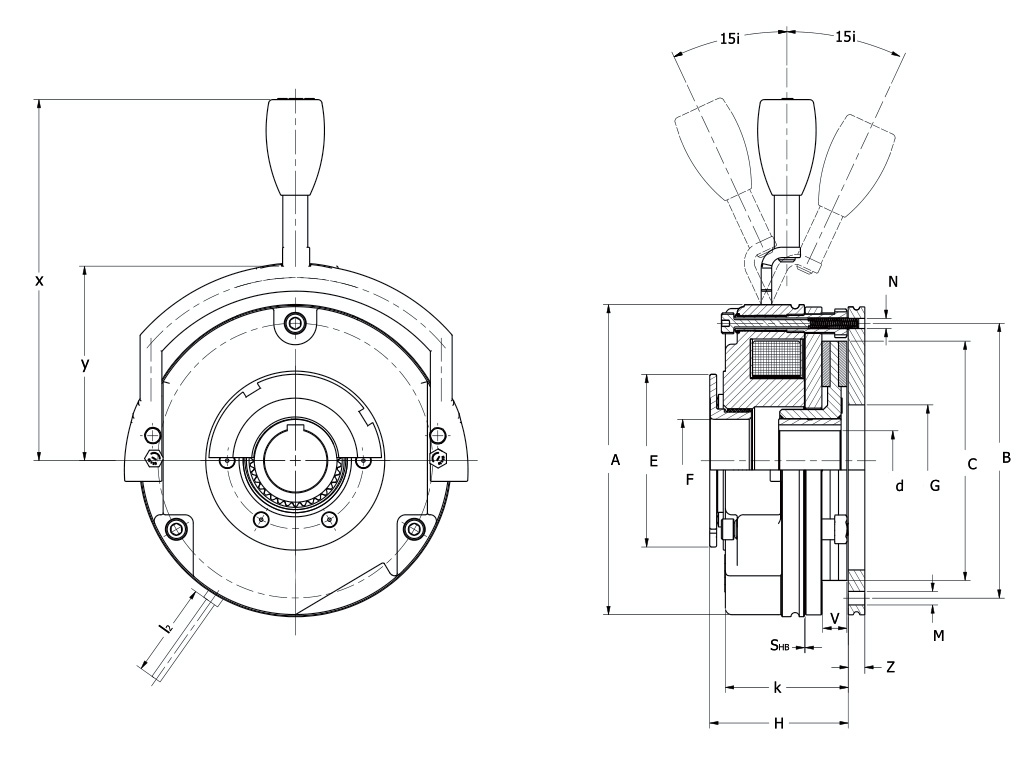

Характеристики тормозов электромагнитных по типоразмерам

Типоразмер	Tf (Nm)	d min	d max	A	B	C	E	F	G	H max	K	l₂	M	N	Sʜʙ	V	X	Y	Z	Масса
01	3-6	9	14	85	72	56	54	25	33	48	40	550	3х4.5	3хМ4	0.2	10.5	110	55	6	1.2
02	8-12	11	19	105	90	76	59	26	42	54	45	550	3х5.5	3хМ5	0.25	10.7	120	70	7	2.0
03	16-26	13	24	130	112	94	69	36	46	58	50	600	3х6.5	3хМ6	0.25	11.8	160	80	9	3.6
04	26-48	18	28	150	132	115	83	40	54	68	58	700	3х5.5	3хМ6	0.3	12.5	170	90	9	5.6
05	45-80	18	30	165	145	123	98	51	61	84	72	700	3х9	3хМ8	0.3	13	200	105	11	7.9
06	80-120	25	38	190	170	147	107	55	71	93	78	700	3х9	3хМ8	0.3	15.6	250	115	11	11.8
07	130-240	30	44	217	196	172	130	65	78	105	85	730	6х8.5	6xМ8	0.4	16.5	360	130	12	18.4
08	240-400	35	48	254	230	205	157	72	90	120	103	1000	6х10	6хМ10	0.4	18	430	150	16	28.7
09	370-600	40	70	302	278	254	184	100	130	131	110	1200	6х10	6хМ10	0.4	21.5	520	180	16	41.8
09А	600-800	40	70	302	278	254	184	100	130	131	110	1200	6х10	6хМ10	0.4	33	520	180	16	42.2
10	600-1600	50	70	400	371	330	260	165	170	200	165	1200	6х15	6хМ14	0.5	33	700	260	28	107
11	1600-3200	70	110	510	465	420	310	210	210	230	190	1200	6х19	6хМ16	0.5	40	800	300	28	203

Сравнение электромагнитных тормозов с другими моделями

Тормоз	Типоразмер-01	INTORQ , BFK 458-06	Precima, FDB 08	Dereli, DYF01	Temporiti, K01	Getriebebau NORD, BRE 5	EMA-ELFA, H2SP 56	DZS1-04
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24, 105, 180, 205	98, 100, 170
Ном. тормозной момент, Нм	3-6	4-6	5-7.5	5	2.5-5	5-7.5	4	4
Диаметр отверстия втулки min/max, мм	9/14	10/15	11/15	11/14	11	11/15	11	10/15
Внешний диаметр профиля, мм	85	88	85	86	84	85	83	84
Межболтовое расстояние, мм	72	72	72	72	72	72	62	72
Толщина тормоза max, мм	48	43.25	40	55	38.5	40	40	37.3
Резьбовое соединение, мм	3xM4	3xM4	3xM4	3xM4	3xM4	3xM4	3xM4	3xM4
Масса, кг	1.2	0.75	1.10	1.00	-	1.10	0.5	-

Тормоз	Типоразмер-02	INTORQ, BFK 458-08	Precima , FDB 10	Dereli , DYF 02	Temporiti , K02	Getriebebau NORD, BRE 10	EMA-ELFA, H2SP 71	DZS1-08
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24, 105, 180, 205	98, 100, 170
Номинальный тормозной момент, Нм	8-12	8-12	10-15	10	6	10-15	8	8
Диаметр отверстия втулки min/max, мм	11/19	11/20	15/20	14/19	13	15/20	15	11/20
Внешний диаметр профиля, мм	105	106.5	105	104	105	105	110	105
Межболтовое расстояние, мм	90	90	90	90	90	90	90	90
Толщина тормоза max, мм	54	50.8	60	61	62	60	48	41.3
Резьбовое соединение, мм	3xM5	3xM5	3xM5	3xM5	3xM5	3xM5	3xM5	3xM5
Масса, кг	2.0	0.75	1.10	1.00	-	1.10	0.5	-

Тормоз	Типоразмер-03	INTORQ , BFK 458-10	Precima, FDB 13	Dereli, DYF 03	Temporiti, K03-K04	Getriebebau NORD, BRE 20	EMA-ELFA, H2SP80 H2SP90	DZS1-15
Напряжение питания, В	24, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24, 105, 180, 205	98, 100, 170
Номинальный тормозной момент, Нм	16-26	16-23	20-30	25	8-16 10-20	20-30	12-16 12-20	15
Диаметр отверстия втулки min/max, мм	13/24	11/20	15/25	19/24	11	15/25	19/25	11/20
Внешний диаметр профиля, мм	130	132	130	130	114	130	133	133
Межболтовое расстояние, мм	112	112	112	112	112	112	112	112
Толщина тормоза max, мм	58	55.9	54	55	47,3-45,7	55	58	49.4
Резьбовое соединение, мм	3xM6	3xM6	3xM6	3xM6	3xM6	3xM6	3xM6	3xM6
Масса, кг	3.6	2.1	3.10	3		3.10	3.2	-

Тормоз	Типоразмер-4	INTORQ, BFK 458-12	Precima, FDB 15	Dereli, DYF 04	Temporiti, K05	Getriebebau NORD, BRE 40	EMA-ELFA, H2SP100	DZS1-30
Напряжение питания, В	24, 105, 205						24,104,180,207
Номинальный тормозной момент, Нм	26-48	32-46	40-60	40	40		16-32
Диаметр отверстия втулки min/max, мм	18/28	20/25	20/30	19/28		20/25	25	20/25
Внешний диаметр профиля, мм	150	152	150	151	148	153	156	153
Межболтовое расстояние, мм	132	132	132	132	132	132	132	132
Толщина тормоза max, мм	68	67.53	60	77	62.3	57.4	66	57.4
Резьбовое соединение, мм	3xM6	3xM6	3xM6	3xM6	3xM6	3xM6	3xM6	3xM6
Масса, кг	5.6	3.5	4.6	4.5			6.6

Тормоз	Типоразмер-5	INTORQ, BFK 458-14	Precima, FDB 17	Dereli, DYF 05	Temporiti, K06	Getriebebau NORD, BRE 60	EMA-ELFA, H2SP 112	DZS1 60
Напряжение питания, В	24, 105, 205		24, 103, 180, 205				24,104,180,207
Номинальный тормозной момент, Нм	45-80	60-80	60-90	60	60		30-60
Диаметр отверстия втулки min/max, мм	18/30	30	25/35	19/28		20/30	25	20/30
Внешний диаметр профиля, мм	165	169	170	166	161	171	170	171
Межболтовое расстояние, мм	145	145	145	145	145	145	145	145
Толщина тормоза max, мм	84	77.3	70	92	66	64.5	76	64.5
Резьбовое соединение, мм	3xM8	3xM8	3xM8	3xM8	3xM8	3xM8	3xM8	3xM8
Масса, кг	7.9	5.2	6.3	7			7.5

Тормоз	Типоразмер-06	INTORQ, BFK 458-16	Precima, FDB 20	Dereli, DYF 06	Temporiti, K07	Getriebebau NORD, BRE 100	EMA-ELFA, H2SP 132	DZS1 80
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205				24,104,180,207
Номинальный тормозной момент, Нм	80-120	60-80	100-150	60	60		30-60
Диаметр отверстия втулки min/max, мм	25/38	25/30/35/38	25/30/35	19/24/28		20/25/30	25	20/25/30
Внешний диаметр профиля, мм	190	194.5	170	166	161	171	170	171
Межболтовое расстояние, мм	170	170	145	145	145	145	145	145
Толщина тормоза max, мм	93	85.5	70	92	66	64.5	76	64.5
Резьбовое соединение, мм	3xM8	3xM8	3xM8	3xM8	3xM8	3xM8	3xM8	3xM8
Масса, кг	11.8	7.9	6.3	7			7.5

Тормоз	Типоразмер-07	INTORQ, BFK 458-18	Precima, FDB 23	Dereli, DYF 07	Temporiti, K08	Getriebebau NORD, BRE 150	EMA-ELFA, H2SP 160	DZS1 150
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24,104,180,207	98, 100, 170
Номинальный тормозной момент, Нм	130-240	150-235	150-225	200	100-200	150-225	150
Диаметр отверстия втулки min/max, мм	30/44	30/45	35/45	38/48		35/45	40	30/45
Внешний диаметр профиля, мм	190	222	225	220	218	225	223	225
Межболтовое расстояние, мм	196	196	196	195	196	196	196	196
Толщина тормоза max, мм	105	97.09	90	114	80.3	90	91	92
Резьбовое соединение, мм	6xM8	6xM8	6xM8	6xM8	6xM8	6xM8	6xM8	6xM8
Масса, кг	18.4	12	14.7	15	-	14.7	17	-

Тормоз	Типоразмер-08	INTORQ, BFK 458-20	Precima, FDB 26	Dereli, DYF 08	Temporiti, K09	Getriebebau NORD, BRE 250	EMA-ELFA, H2SP 180	DZS1 260
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24,104,180,207	98, 100, 170
Номинальный тормозной момент, Нм	240-400	260-400	250-375	300	300-600	250-375	240	260
Диаметр отверстия втулки min/max, мм	35/48	35/40/45/50	40/45/50/55	42/48/57	-	40/45/50/55	42	35/40/45/50
Внешний диаметр профиля, мм	254	258	258	256	230	258	262	258
Межболтовое расстояние, мм	230	230	230	230	230	230	230	230
Толщина тормоза max, мм	120	114.6	99	128	99.5	99	110	109.5
Резьбовое соединение, мм	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10
Масса, кг	28.7	19.3	21.5	21	-	21.5	24.8	-

Тормоз	Типоразмер-09	INTORQ, BFK 458-25	Precima, FDB 30	Dereli, DYF 09	Temporiti, K10	Getriebebau NORD, BRE 400	EMA-ELFA, H2SP 200	DZS1 400
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24,104,180,207	98, 100, 170
Номинальный тормозной момент, Нм	370-600	400-600	400-600	500	500-800	400-600	500	400
Диаметр отверстия втулки min/max, мм	40/70	40/70	50/65	42/57	-	50/65	42	40/65
Внешний диаметр профиля, мм	302	302	300	308	270	300	314	303
Межболтовое расстояние, мм	278	278	278	278	245	278	278	278
Толщина тормоза max, мм	131	127.7	105	139	124	105	122	116
Резьбовое соединение, мм	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10
Масса, кг	41.8	29.1	35	28.7	-	35	29	-

Тормоз	Типоразмер-09A	INTORQ, BFK 458-25	Precima, FDB 30	Dereli, DYF 09	Temporiti, K11	Getriebebau NORD, BRE 400	EMA-ELFA, H2SP 200	DZS1 400
Напряжение питания, В	24, 48, 105, 205	24, 96, 103, 180, 205, 250	24, 103, 180, 205	24, 98, 198	24, 180, 205	24, 103, 180, 205	24,104,180,207	98, 100, 170
Номинальный тормозной момент, Нм	600-800	400-600	400-600	500	1000-1500	400-600	500	400
Диаметр отверстия втулки min/max, мм	40/70	40/70	50/65	42/57	-	50/65	42	40/65
Внешний диаметр профиля, мм	302	302	300	308	333	300	314	303
Межболтовое расстояние, мм	278	278	278	278	305	278	278	278
Толщина тормоза max, мм	131	127.7	105	139	117.7	105	122	116
Резьбовое соединение, мм	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10	6xM10
Масса, кг	42.2	29.1	35	28.7	-	35	29	-

Тормоз	Типоразмер-10	Precima, FDB 40	Dereli, DYF 10	Getriebebau NORD, BRE 1000
Напряжение питания, В	24, 48, 105, 205	24, 103, 180, 205	24, 98, 198	24, 103, 180, 205
Номинальный тормозной момент, Нм	800-1600	1000-1500	1200	1000-1500
Диаметр отверстия втулки min/max, мм	50/70	65/80	57/85	65/80
Внешний диаметр профиля, мм	400	400	410	400
Межболтовое расстояние отверстия крепления, мм	371	360	371	370
Толщина тормоза max, мм	200	120	175	120
Резьбовое соединение, мм	6xM14	6xM12	6xM14	6xM12
Масса, кг	107	60	104	60
