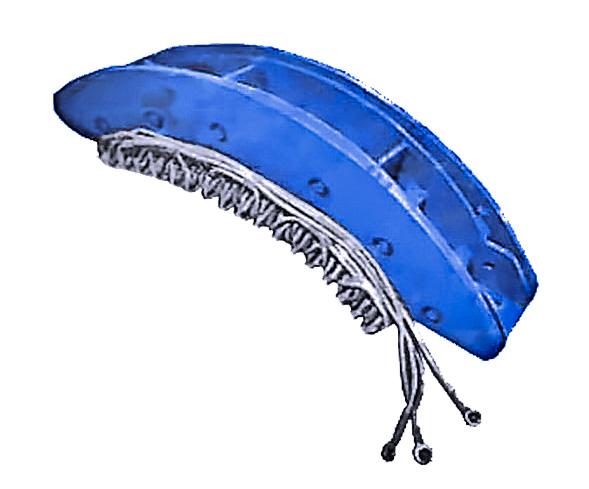

Дугостаторы винтовых прессов
Дугостаторы используются в качестве асинхронных двигателей для безредукторной передачи энергии винтовому механизму пресса.
Общая информация
Два дуговых статора, выполненных в качестве самостоятельных статоров асинхронного двигателя крепятся к вертикальным распорным стойкам через компенсационные прокладки, с помощью которых возможна регулировка зазора между дугостатором и ободом ротора-маховика. Верхние плоскости дугостаторов и распорных стоек образуют поверхность для крепления зонта, на которой закреплен вентилятор для охлаждения дугостаторного двигателя.
Технические характеристики дугостаторов прессов
|
Обозначение типа дугостатора |
Условная мощность, кВА |
Радиус активной поверхности, мм |
Величина дуги, град. |
Длина сердечника, мм |
Число включений в час |
Масса одного статора, кг, не более |
|
СД 16-254-115-90 УХЛ4 (Т4) |
16 |
254 |
115 |
90 |
4800 |
95 |
|
СД 25-254-115-145 УХЛ4 (Т4) |
25 |
254 |
115 |
145 |
4600 |
122 |
|
СД 40-405-107-170 УХЛ4 (Т4) |
40 |
405 |
107 |
170 |
4400 |
216 |
|
СД 63-405-107-250 УХЛ4 (Т4) |
63 |
405 |
107 |
250 |
4100 |
265 |
|
СД 160-555-96-210 УХЛ4 (Т4) |
160 |
555 |
96 |
210 |
3600 |
450 |
|
СД 200-555-96-260 УХЛ4 (Т4) |
200 |
555 |
96 |
260 |
3000 |
498 |
|
СД 250-555-96-330 УХЛ4 (Т4) |
250 |
555 |
96 |
330 |
3000 |
600 |
|
СД 400-755-94-400 УХЛ4 (Т4) |
400 |
755 |
94 |
400 |
2400 |
900 |
