Индукционные регуляторы напряжения
производства ООО НПО "СПЕЦЭЛЕКТРО"

Индукционные регуляторы позволяют плавно, в широких пределах регулировать вторичное напряжение. Применяются в отдельных линиях станций и подстанций, для широкого регулирования напряжения отдельных приемников, например электродвигателей, электропечей, и главным образом в лабораторной практике.

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

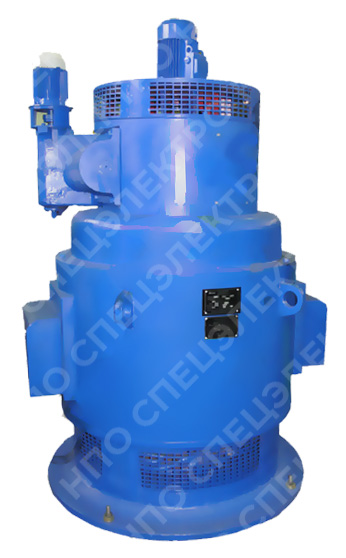

Индукционные регуляторы напряжения ИР 59, ИР 74, ИР 99, ИР 118

Регулятор напряжения серии ИР предназначен для плавного регулирования напряжения в широких пределах. Рассчитан на работу в помещениях, в условиях умеренного (У), холодного (ХЛ) и тропического (О) климата. Рабочие значения относительной влажности воздуха определяются по ГОСТ 15 150 – 69: для помещений с категорией размещения 4 – для холодного и тропического климата, для помещений с категорией размещения 3 – для умеренного климата. Температура окружающего воздуха при эксплуатации в условиях холодного и умеренного климата от -40 до +40С, в условиях тропического климата от 1 до 45С.

Обозначения регулятора ИР-74/40 У3, 3ф, 500 кВА, 380/0-650 В или ИР-74/40 О4,3ф, 375 кВА, 380/0-650 В

74 – габарит (наружный диаметр) пакета статора, см
40 – высота пакета статора и ротора, см
У, О – климатическое исполнение изделия
3, 4 – категория размещения изделия по ГОСТ 15150-69

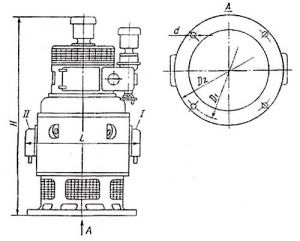

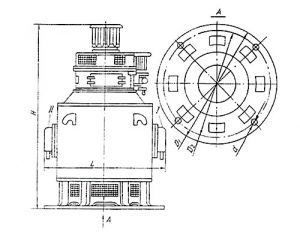

Габаритные и установочно-присоединительные размеры

Тип регулятора	Размеры, мм					Масса, кг (не более)
	H	L	D₁	D₂	d
ИР-74/29 У3	1900	1266	1090	1150	19	2400
ИР-74/40 У3	2007					2700
ИР-59/22 У3	1575	1045	840	900		1300
ИР-59/32 У3	1675					1450
ИР-118/45 У3	3187	2048	1950	1850	34	9100
ИР-118/60 У3	3337					9700
ИР-99/32 У3	2515	1410	1400	1300		5000
ИР-99/45 У3	2645					6400

Основные технические характеристики

Тип регулятора	Число фаз	Мощность нагрузки, кВА	Напряжение сети, В	Пределы регулирования напряжения на нагрузке, В	Ток, А		Коэффициент мощности регулятора	Мощность приводного электродвигателя
Тип регулятора	Число фаз	Мощность нагрузки, кВА	Напряжение сети, В	Пределы регулирования напряжения на нагрузке, В	сети	нагрузки	Коэффициент мощности регулятора	вентилятора	приводного механизма
ИР-59/22 У3	3	160	380	0-380	310	245	0,68	0,75	0,37
ИР-59/22 У3	3	160	380	0-650	321	143	0,64	0,75	0,37
Ир-59/32 У3	1	145	380	0-650	495	220	0,64	0,75	0,37
	3	250	380	0-650	470	220	0,67
	3	160	380	0-860	330	110	0,62
ИР-74/29 У3	3	400	380	0-380	790	610	0,66	1,5	0,55
ИР-74/29 У3	3	400	380	0-650	770	356	0,67	1,5	0,55
ИР-74/40 У3	1	320	380	0-650	1055	492	0,66	1,5	0,55
	3	500	380	0-650	965	445	0,65
	3	400	380	0-860	770	270	0,65
ИР-99/32 У3	1	250	6000	0-220	67	1130	0,53	5,5	0,75
	1	250	6000	0-380	71	660	0,5
	3	1000	380	0-650	1890	890	0,66
	3	800	380	0-860	1565	540	0,64
	3	320	6000	0-380	51	490	0,51
	3	500	6000	0-7800	69	37	0,58
ИР-99/45 У3	1	800	380	0-650	2620	1230	0,66	5,5	0,75
	1	400	6000	0-380	106	1050	0,53
	3	1250	380	0-650	2390	1110	0,67
	3	1000	380	0-860	1920	675	0,65
	3	500	6000	0-380	73	760	0,56
	3	800	6000	0-7800	98	59	0,65
ИР-118/45 У3	1	630	6000	0-380	166	1660	0,54	5,5	1,5
	1	1000	6000	0-6000	228	167	0,56
	3	800	6000	0-380	113	1220	0,57
	3	800	6000	0-860	105	540	0,56
	3	1600	6000	0-7800	180	118	0,65
	3	1600	6000	0-10800	190	86	0,66
ИР-118/60 У3	1	1000	6000	0-380	240	2630	0,55	5,5	1,5
	3	1000	6000	0-380	145	1520	0,56
	3	2000	6000	0-7800	245	148	0,64
	3	2000	6000	0-10800	236	107	0,66
	3	2000	6000	0-6000	250	193	0,7
	3	1250	10000	0-11000	95	65	0,64

Схемы обмоток индукционных регуляторов (I - сеть, II - нагрузка)

Схема 1
Однофазная нормальная трансформаторная. Применяется для преобразования высшего напряжения в низшее и регулирования на нагрузке в заданных пределах

Схема 2
однофазная нормальная автотрансформаторная. Применяется для регулирования напряжения на нагрузке от 0 до 2 U сети

Схема 3
однофазная специальная автотрансформаторная. Применяется для регулирования напряжения на нагрузке от 0 до 1,5 U сети.

Схема 4
трехфазная нормальная автотрансформаторная. Применяется для регулирования напряжения на нагрузке от 0 до 2 U сети.

Схема 5
трехфазная специальная автотрансформаторная. Применяется для регулирования напряжения на нагрузке от 0 до 1,5 U сети.

Схема 6
трехфазная специальная автотрансформаторная. Применяется для регулирования напряжения на нагрузке от 0 до 2-3 U сети.

Схема 7А
трехфазная специальная трансформаторная. Применяется для преобразования высшего напряжения в низшее и регулирования напряжения на нагрузке в заданных пределах.

Схема 7Б
трехфазная специальная трансформаторная. Применяется для преобразования высшего напряжения в низшее и регулирования напряжения на нагрузке в заданных пределах.

Схема 8
трехфазная специальная с соединением обмоток статора и ротора в двойной треугольник.
