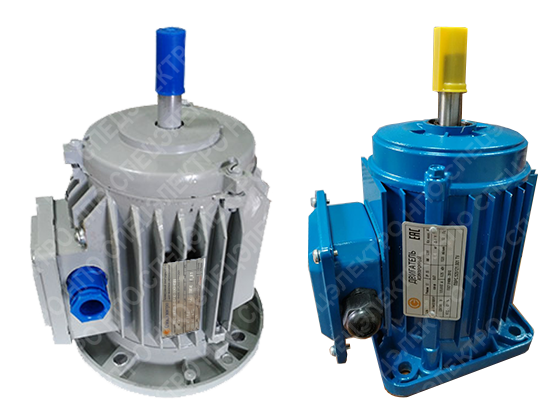

Электродвигатели обдува трансформаторов АБ63
производства ООО НПО "СПЕЦЭЛЕКТРО"
Электродвигатели АБ63А4ВУ1, АБ63В4ВУ1 используются для работы от трехфазной сети переменного тока с частотой 50 Гц, для привода осевых вентиляторов систем охлаждения мощных трансформаторов, при значении климатических факторов указанных в ГОСТ15150-69. Двигатели вентиляторов охлаждения могут быть укомплектованы четырехлопастной металлической крыльчаткой с диаметром 400 мм и специальной гайкой для крепления, а так же переходным щитом ЩП 4-3 АЗЛ для установки по месту двигателя АЗЛ.
Характерные особенности электродвигателей АБ63
АБ63А4ВУ1 является аналогом следующих электродвигателей:
- ДАТ-126А-250-1.5 У1 IM3281
- 2ДАТ-100-250-У1 0,25/1320 IM3281
- АИР63А4ТРУ1 0,25/1320 IM3281
- АИС71А4ТРУ1 0,25/1320 IM3281
- 4ААМ63А4ТРУ1 0,25/1320 IM3281
Основные параметры:
- Номинальный режим работы продолжительный - S1
- Степень защиты двигателей - IP54, IP55
- Исполнение по способу монтажа - IM 3281 (ГОСТ 2479-79)
- Класс изоляции двигателей АБ63А4 и АБ63В4 - F
Возможна комплектация электродвигателя АБ63

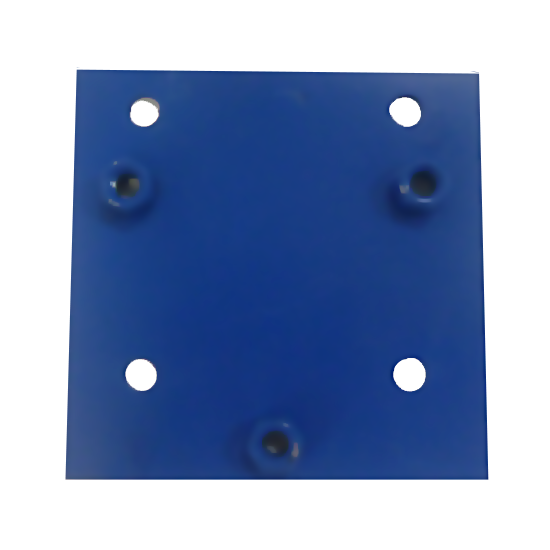

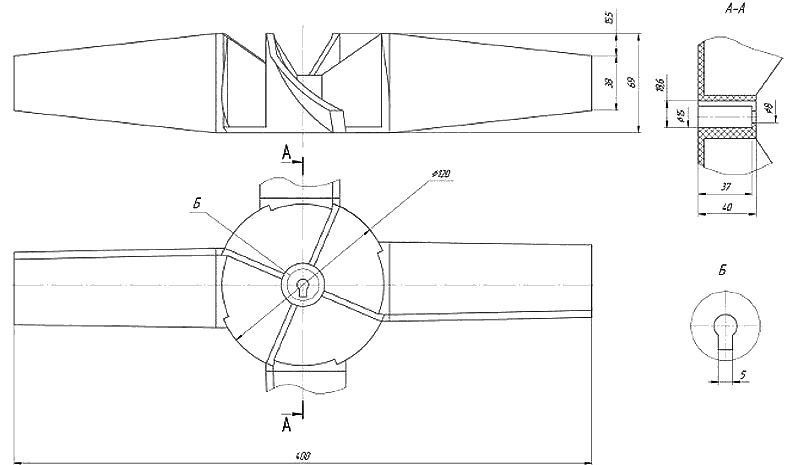

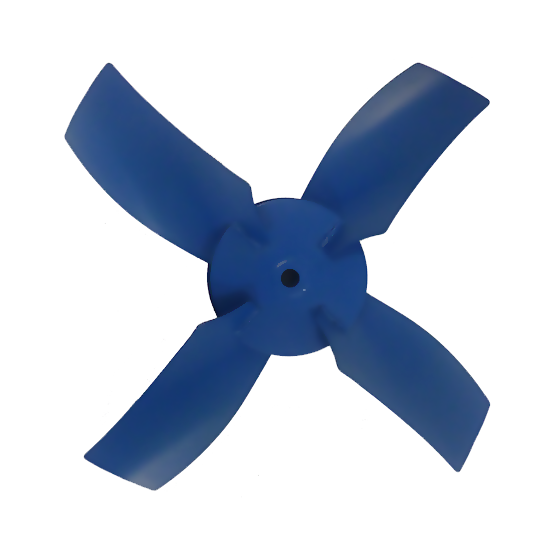

металлической крыльчаткой КМ4.400.014 и переходным щитом ЩП,

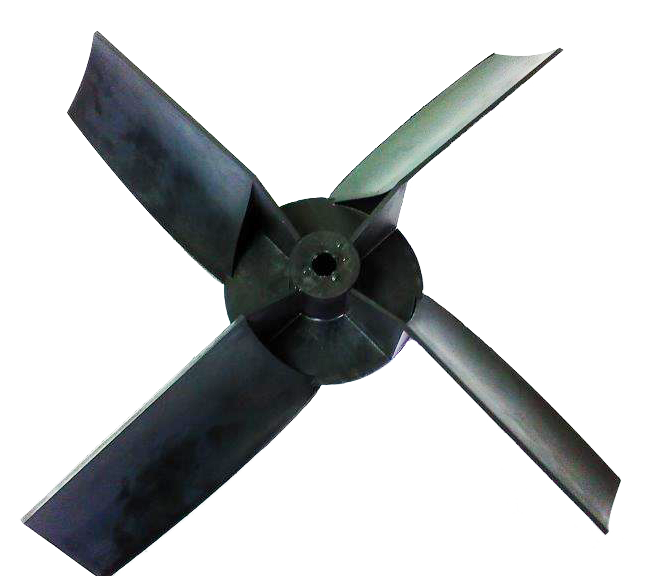

полиамидной крыльчаткой КП4.400.014,
защитной сеткой ЗС

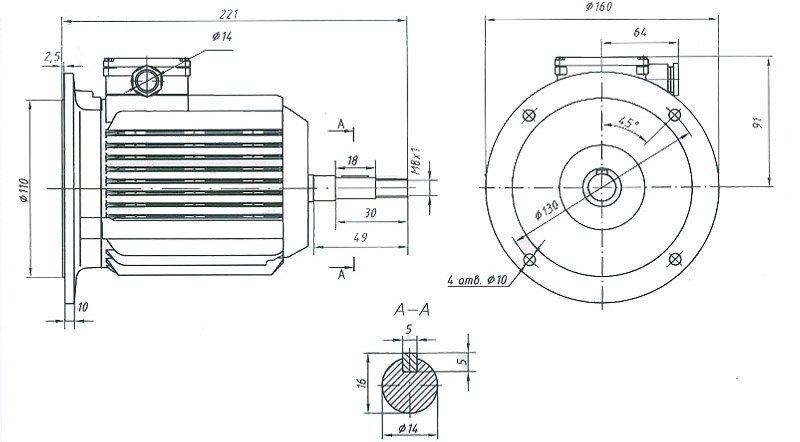

Размеры АБ63А4ВУ1 и АБ63В4ВУ1

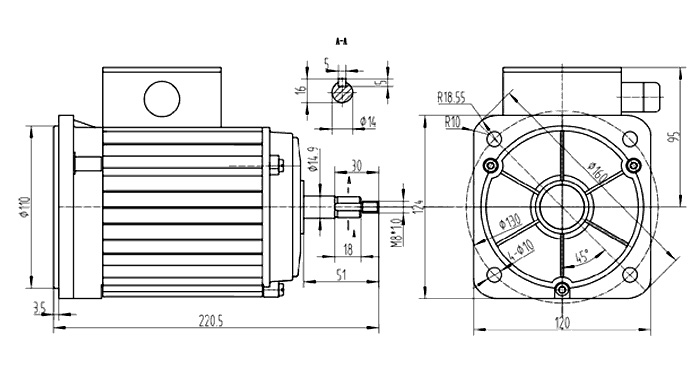

Размеры АБ63А4ВУ1 и АБ63В4ВУ1 (IP55)
Характеристики АБ63А4ВУ1 и АБ63В4ВУ1
| Наименование параметра | АБ63А4ВУ1 (УХЛ1) | АБ63B4ВУ1 (УХЛ1) |
| Номинальная мощность, кВт | 0.25 | 0.37 |
| Номинальное напряжение, В | 220/380 | 220/380 |
| Частота сети, Гц | 50 | 50 |
| Номинальный потребляемый ток, А | 1.51/0.87 | 2.04/1.18 |
| Номинальная частота вращения, об/мин-1 | 1320 | 1320 |
| КПД, % | 68 | 68 |
| Коэффициент мощности | 0.65 | 0.7 |
| Отношение максимального вращающего момента к номинальному | 2.2 | 2.2 |
| Отношение минимального вращающего момента к номинальному | 1.8 | 1.8 |
| Отношение начального пускового момента к номинальному | 2.0 | 2.3 |
| Отношение начального пускового тока к номинальному | 5.0 | 5.0 |
| Масса, кг (не более) | 5.6 | 6.0 |
