Электродвигатели АДЧР производства НПО "СПЕЦЭЛЕКТРО"

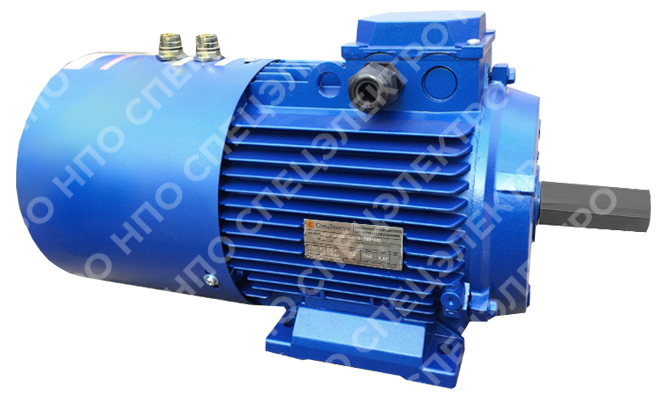

Электродвигатели асинхронные АДЧР применяются для работы с преобразователями частоты, используются в составе комплектных приводов.
Производство в ускоренные сроки, доступная цена, гарантия на весь модельный ряд и техническая поддержка на весь срок эксплуатации!
Преимущества АДЧР от НПО "СПЕЦЭЛЕКТРО"
В работе частотно-регулируемого привода существует ряд ограничений на использование электродвигателя, поэтому между электродвигателями АДЧР производства ООО НПО "СПЕЦЭЛЕКТРО" и общепромышленными двигателями есть существенные отличия. АДЧР от нашей компании выпускаются с учетом всех особенностей питания от частотного преобразователя и отвечают требованиям заказчика по конструкции, комплектации и режимам работы. К качеству изготовления всех элементов двигателя предъявляются повышенные требования.
АДЧР это не АИР с вентилятором как предлагают некоторые компании
Недобросовесные компании предлагают АИР с маркировкой АДЧР, не учитывая то что АИР не удовлетворяет все требования по надежности, вибрации, изоляции и конструктивным особенностям которые требуются для работы электродвигателей в составе частотно-регулируемого привода.
Специальная обмотка статора
Электродвигатель АДЧР имеет обмотку, предназначенную для работы с источником питания, выдающим прямоугольные импульсы напряжения ШИМ. Частотно-регулируемые двигатели имеют специальную систему изоляции обмотки, стойкую к высокой скорости нарастания напряжения. Работа общепромышленного двигателя от преобразователя частоты сокращает срок службы двигателя т.к. общепромышленные моторы предназначены для питания от сети переменного тока синусоидальной формы фиксированной частоты. Специальная технология изготовления обмотки двигателей АДЧР и специальный обмоточный провод предотвращают систему изоляции от преждевременного разрушения и от короткого замыкания, а также выхода из строя электродвигателя.
Надежный подшипниковый узел
Электродвигатели АДЧР комплектуются подшипниками которые гарантируют высокое качество и длительный срок эксплуатации, что снижает затраты на обслуживание двигателей.
Повышенные требования по вибрации
Часто электродвигатели АДЧР работают на скоростях выше, чем аналогичные общепромышленные электродвигатели, поэтому к роторам таких двигателей предъявляются более строгие требования по уровню вибрации. Роторы электродвигателей серии АДЧР точно отбалансированы и имеют низкий уровень вибрации по сравнению с общепромышленными моторами, что положительно сказывается на сроке службы электродвигателя и связанного оборудования.
Дополнительное оборудование и независимая вентиляция
Двигатель АДЧР работает в диапазоне частот вращения с необходимым уровнем нагрузки, в то время как общепромышленные двигатели предназначен для работы на одной фиксированной скорости вращения. Работа стандартных электродвигателей на скоростях ниже номинальной вызывает перегрев и выход их строя, а работа на повышенных скоростях приводит к потере мощности и увеличению шума. Электродвигатели АДЧР (АДЧР -В, -ДВ, -ТДВ) с установленным узлом независимой вентиляции лишены этих недостатков и могут работать в режиме постоянного момента на валу от самой минимальной до максимальной скорости.
Что мы предлагаем?
- Изготовление двигателей АДЧР под ваше ТЗ или проект
- Доработка двигателя АДЧР под любые технические требования
- Бесплатный расчет двигателя под конкретную задачу и проработка замены импортных двигателей
- Подбор преобразователя частоты, платы ОС энкодера, тормозных резисторов, дросселей, фильтров и кабеля
- Изготовление двигателей в минимальные сроки
- Гарантия на произведенную продукцию и другие наши проекты до 36 месяцов
Области применения
- в системах производственных предприятий
- в станках с ЧПУ и для обеспечения синхронизации движения нескольких осей
- в прокатных станах, для обеспечения синхронной работы
- в автоматах для резки, мешалках
- в вентиляторных системах и компрессорах
- в приводе насосного оборудования
- в промышленных стиральных машинах
- в инверторных системах
- в электротранспорте
- в системах позиционирования
- в текстильной промышленности (обеспечение постоянной скорости и натяжения ткани)
- в судовых электроприводах большой мощности
Особенности использования
- увеличение ресурса оборудования
- экономия электроэнергии до 50%
- уменьшение нагрузок на механическую часть агрегата
- снижение нагрузки на сеть
- простая интеграция в системы автоматического управления
- уменьшение пусковых токов
- гибкость управления технологическим процессом

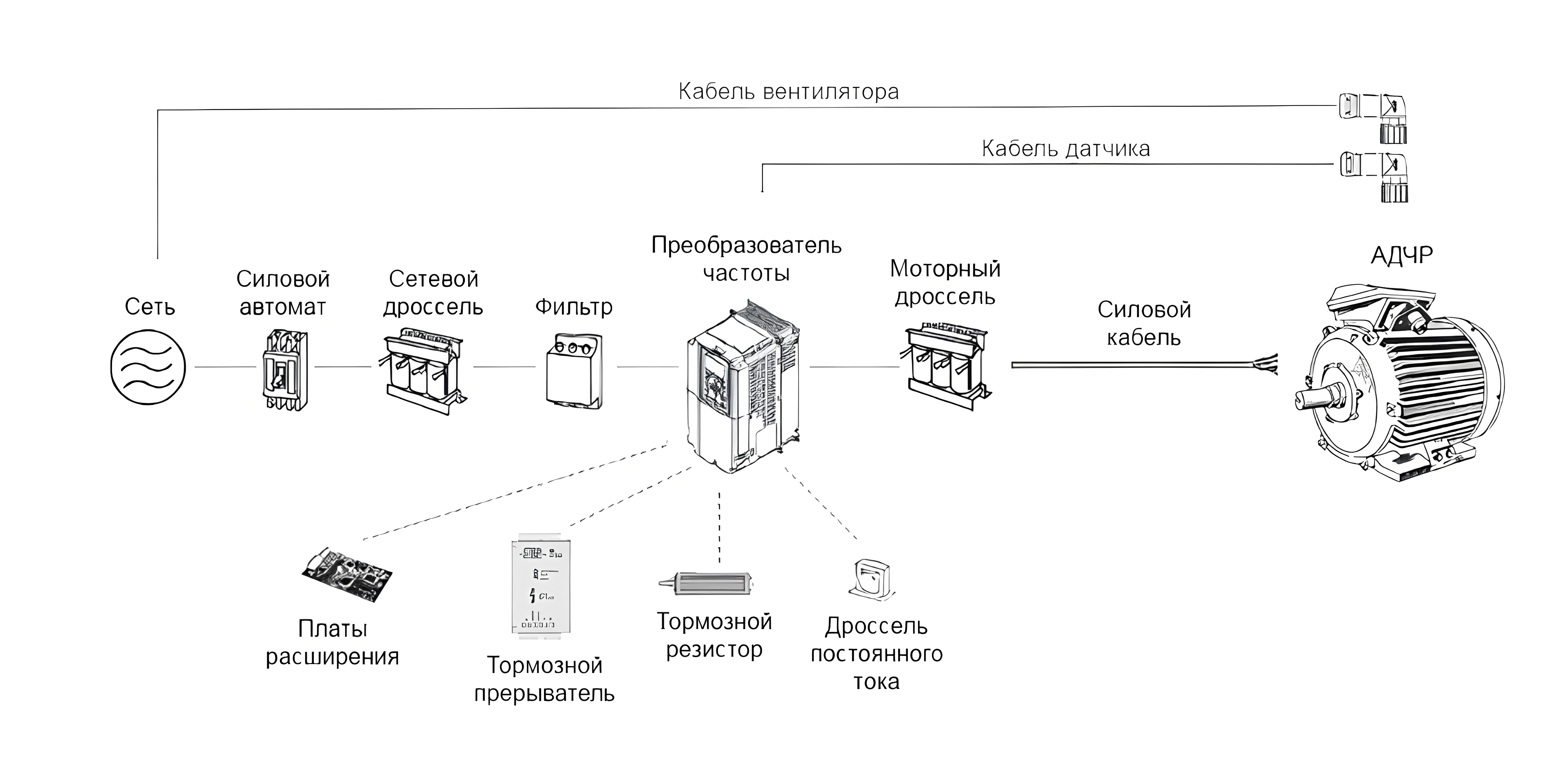

Так же предлагаем преобразователи частоты для работы
частотно-регулируемого привода в составе с электродвигателем АДЧР

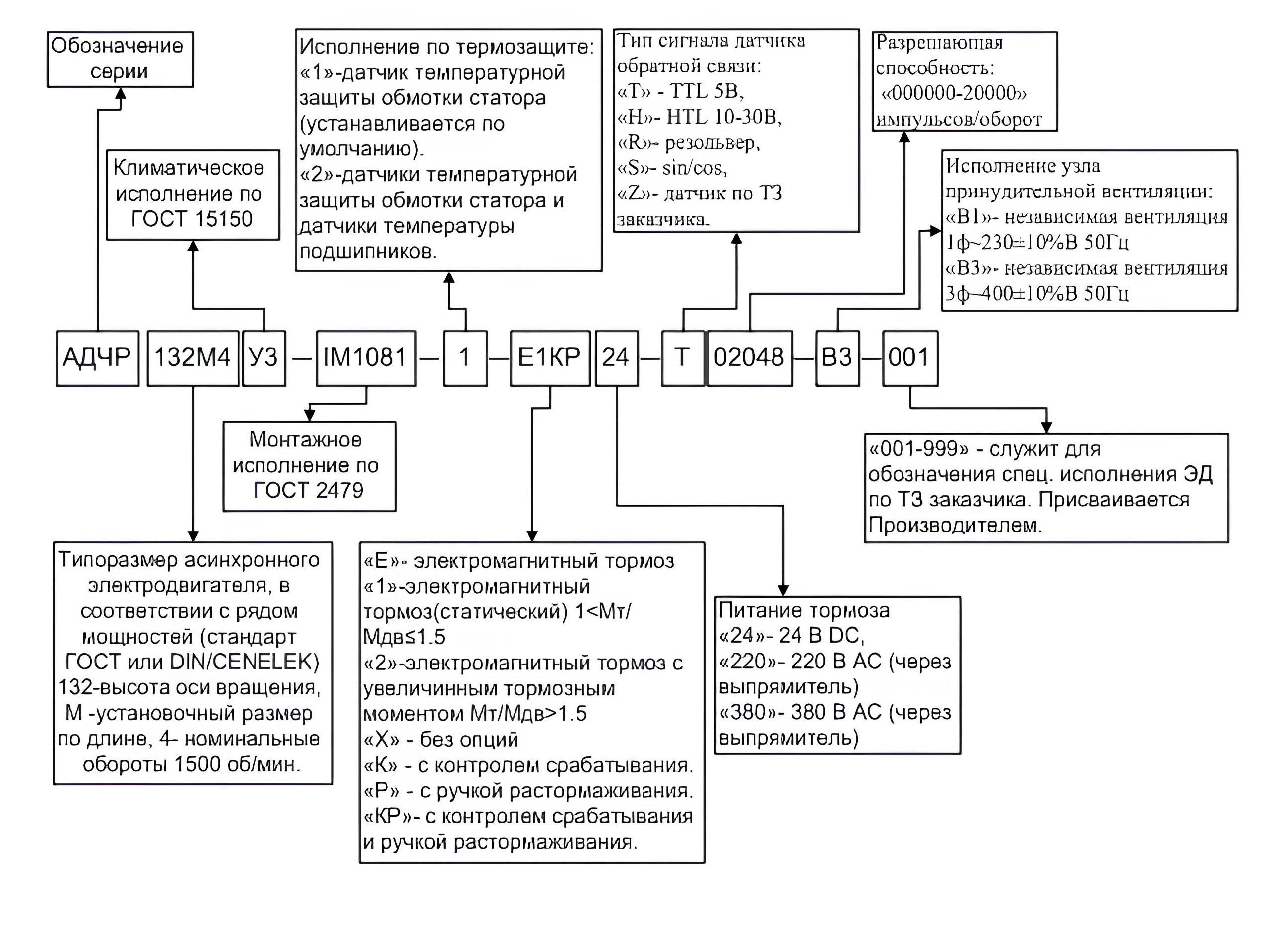

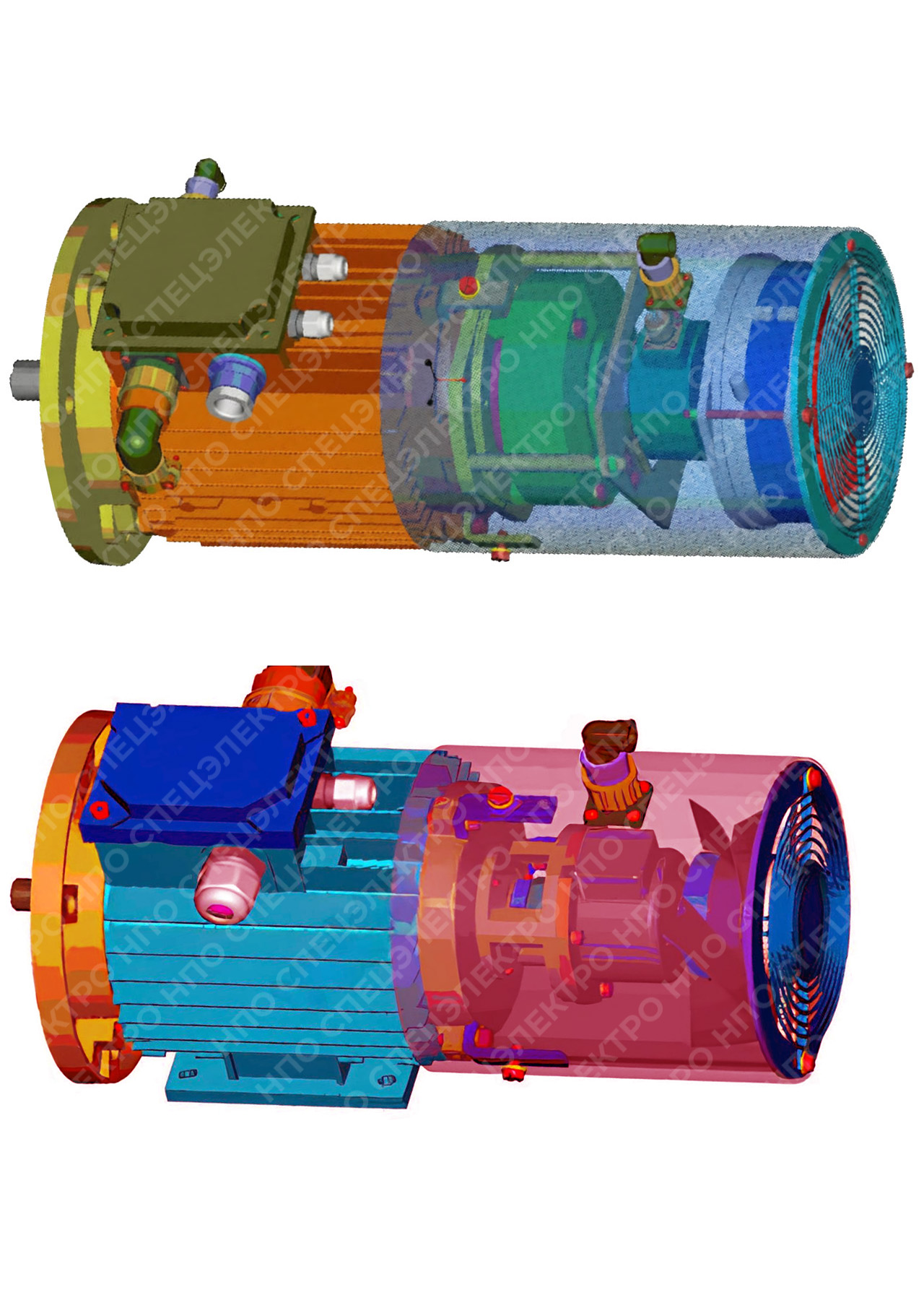

Модификации электродвигателей АДЧР
АДЧР 0 - базового исполнения
Отсутствуют - электромагнитный тормоз, датчик скорости / положения и независимая вентиляция. Предназначен для эксплуатации в составе частотно-регулируемого привода, питается от стандартной сети трехфазного тока. Выпускается во всех стандартных габаритных размерах асинхронных двигателей. Эффективное охлаждение двигателя обеспечивается начиная с выходной частоты инвертора порядка 30Гц, в виду того что для охлаждения асинхронного электродвигателя используется вентилятор который установлен на валу двигателя (самостоятельная вентиляция), допускаемая глубина регулирования примерно 1:3. Используется в составе регулируемого привода для вентиляторов, конвейеров, насосов и т.п. или заменяет обычный асинхронный электродвигатель.
АДЧР В - с независимой системой вентиляции
Отсутствуют - электромагнитный тормоз и датчик скорости / положения. Предназначен для эксплуатации в составе частотно-регулируемого привода при длительной работе во всех диапазонах рабочих скоростей. Выпускается во всех стандартных габаритных размерах асинхронных электродвигателей. Датчик скорости/положения в данной модификации асинхронного двигателя отсутствует, поэтому максимальная глубина регулирования с преобразователем частоты может составлять 1:10, при использовании специальных типов инверторов до 1:20-40. Используются в центрифугах, конвейерных системах, автоматических линиях и т.п.
АДЧР ДВ - с датчиком обратной связи и независимой вентиляцией.
Отсутствует - электромагнитный тормоз. Предназначен для работы в составе частотно-регулируемого привода, при необходимости для обеспечения большой глубины регулирования по скорости, точного контроля скорости вращения, управления моментом, в любом диапазоне скоростей от 0 об/мин до максимальной скорости. Выпускается во всех стандартных габаритных размерах электродвигателей. Применяются в точном машиностроении, для станков с ЧПУ, грузоподъемных механизмов, конвейерных систем, автоматических линий и т.п.
АДЧР ТДВ - с электромагнитным тормозом, энкодером и независимой вентиляцией.
Предназначен для работы в составе частотно-регулируемого привода, а так же для обеспечения точного контроля скорости вращения, получения большого диапазона регулирования по скорости, управления моментом в любом диапазоне скоростей от 0 об/мин до максимальной в технологических процессах, где требуется удержание вала электродвигателя при отключении питания асинхронного двигателя или имеются требования по безопасности оборудования. Выпускается во всех габаритных размерах электродвигателей. Применяется в точном машиностроении, для станков с ЧПУ, грузоподъемных механизмов, конвейерных систем, автоматических линий. Допускается останавливать двигатель с рабочей скорости статическим тормозом только в случае аварийной ситуации!
АДЧР Т - с электромагнитным тормозом.
Отсутствуют - датчик скорости / положения и независимая вентиляция отсутствуют. Предназначен для эксплуатации в составе частотно-регулируемого привода - статический тормоз, или с работой от стандартной сети питания - динамический тормоз, с необходимостью обеспечивать удержание вала двигателя при отключении силового питания двигателя, а так же в системах, требующих повышенной безопасности. Выпускается во всех габаритных размерах электродвигателей. Эффективное охлаждение обеспечивается, начиная с выходной частоты инвертора порядка 30Гц, в виду того что для охлаждения асинхронного электродвигателя используется вентилятор установленный на валу двигателя (самостоятельная вентиляция), допускаемая глубина регулирования 1:3. Максимальная скорость – не превышает номинальную. При эксплуатации такого типа асинхронного двигателя при прямом питании от стандартной питающей сети 50/60Гц, необходима установка динамического тормоза. Применяется в грузоподъемных механизмах, автоматических линиях, конвейерных системах, центрифугах, и т.п. Статический тормоз – обеспечивает удержание остановленного двигателя. Допускается останавливать двигатель с рабочей скорости статическим тормозом только в случае аварийной ситуации!
Производим весь модельный ряд электродвигателей АДЧР
АДЧР56А2, АДЧР56В2, АДЧР63А2, АДЧР63В2, АДЧР71А2, АДЧР71В2, АДЧР80А2, АДЧР80B2, АДЧР90L2, АДЧР100S2, АДЧР100L2, АДЧР132M2, АДЧР160S2, АДЧР160M2, АДЧР180S2, АДЧР180M2, АДЧР200M2, АДЧР200L2, АДЧР225M2, АДЧР250S2, АДЧР250M2, АДЧР280S2, АДЧР280M2, АДЧР315S2, АДЧР315M2, АДЧР315MB2, АДЧР355SMА2, АДЧР355SMB2, АДЧР355SMC2, АДЧР355MLB2, АДЧР355MLC2, АДЧР56В4, АДЧР63А4, АДЧР63B4, АДЧР71A4, АДЧР71B4, АДЧР80А4, АДЧР80B4, АДЧР90L4, АДЧР100S4, АДЧР100L4, АДЧР112M4, АДЧР132S4, АДЧР132M4, АДЧР160S4, АДЧР160M4, АДЧР180S4, АДЧР180M4, АДЧР200M4, АДЧР200L4, АДЧР225M4, АДЧР250S4, АДЧР250M4, АДЧР280S4, АДЧР280M4, АДЧР315S4, АДЧР315M4, АДЧР355SMA4, АДЧР355SMB4, АДЧР355SMC4, АДЧР355MLB4, АДЧР355MLC4, АДЧР355MLD4, АДЧР63А6, АДЧР63B6, АДЧР71A6, АДЧР71B6, АДЧР80А6, АДЧР80B6, АДЧР90L6, АДЧР100L6, АДЧР112MA6, АДЧР112MB6, АДЧР132S6, АДЧР132M6, АДЧР160S6, АДЧР160M6, АДЧР180M6, АДЧР200M6, АДЧР200L6, АДЧР225M6, АДЧР250S6, АДЧР250M6, АДЧР280S6, АДЧР280M6, АДЧР315S6, АДЧР315MA6, АДЧР315MB6, АДЧР355SMA6, АДЧР355SMB6, АДЧР355MLA6, АДЧР355MLB6, АДЧР355MLC6, АДЧР71В8, АДЧР80A8, АДЧР80B8, АДЧР90LA8, АДЧР90LВ8, АДЧР100L8, АДЧР112MA8, АДЧР112MB8, АДЧР132S8, АДЧР132M8, АДЧР160S8, АДЧР160M8, АДЧР180M8, АДЧР200M8, АДЧР200L8, АДЧР225M8, АДЧР250S8, АДЧР250M8, АДЧР280S8, АДЧР280M8, АДЧР315S8, АДЧР315MA8, АДЧР315MB8, АДЧР355SMA8, АДЧР355SMB8, АДЧР355MLA8, АДЧР355MLB8
НУЖНА ПОМОЩЬ С ПОДБОРОМ? ЗВОНИТЕ: 8 (4922) 53-83-00
Размеры и характеристики электродвигателей АДЧР

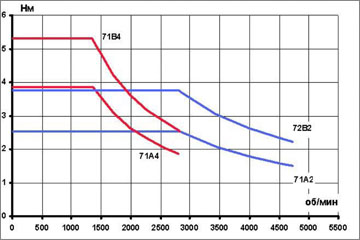

АДЧР71 мощность 0,25 - 1,1 кВт
| Тип двигателя | Номинальные параметры | |||||||||||
| Мощн. кВт |
Скорость, об/мин |
Ток, А 380В |
Мом. Нм |
S, % | КПД, % | Cos | Ммакс Мном |
Мпуск Мном |
Iпуск Iном |
Макс. скорость, об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР71А2 | 0,75 | 3000 | 1,92 | 2,5 | 6,0 | 78,5 | 0,83 | 2,2 | 2,1 | 6,0 | 4500 | - |
| АДЧР71В2 | 1,1 | 3000 | 2,5 | 3,7 | 6,5 | 79,0 | 0,83 | 2,2 | 2,1 | 6,0 | 4500 | - |
| АДЧР71А4 | 0,55 | 1500 | 1,8 | 3,9 | 9,5 | 71,0 | 0,73 | 2,4 | 2,3 | 5,0 | 4500 | - |
| АДЧР71В4 | 0,75 | 1500 | 2,23 | 5,3 | 10,0 | 75,0 | 0,75 | 2,6 | 2,5 | 5,0 | 4500 | - |
| АДЧР71А6 | 0,37 | 1000 | 1,55 | 3,8 | 8,5 | 65,0 | 0,66 | 2,3 | 2,1 | 4,5 | 3000 | - |
| АДЧР71В6 | 0,55 | 1000 | 2,0 | 5,7 | 8,5 | 68,5 | 0,70 | 2,2 | 2,0 | 4,5 | 3000 | - |
| АДЧР71В8 | 0,25 | 750 | 1,39 | 3,5 | 8,0 | 61,0 | 0,60 | 1,9 | 1,8 | 4,0 | 2250 | - |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | Самовент. | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР71 | 2, 4, 6, 8 | - | - | - | - | - | - | - | - | 335 | 380 | 380 | 430 | 350 | 273 |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||

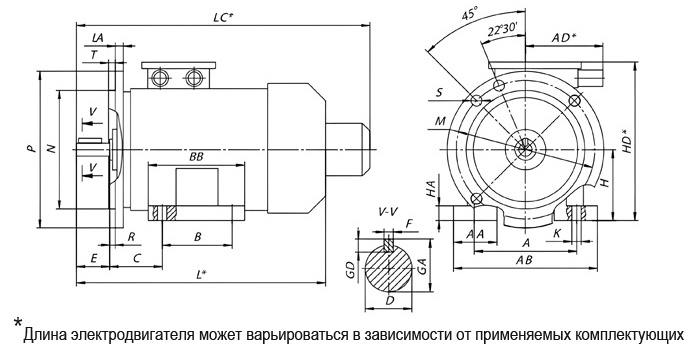

| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР71 | 2, 4, 6, 8 | 160 | 75 | 188 | 71 | 40 | 45 | 90 | 112 | 7 | 110 | 138 | 28 | 8 | 19 | 6 | 6 | 21,5 |
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР71 | FF165 | 10 | 3.5 | 0 | 130 | 165 | 200 | 12 |
45° 4 отв. |
-- |
| FT115 | 3 | 95 | 115 | 140 | М8 | |||||
| FT85 | 2.5 | 70 | 85 | 105 | М6 | |||||
Масса электродвигателей АДЧР c высотой оси вращения 71 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР71А2 | IM1081 | 8,5 | 9,7 | 10,1 | 10,5 | 9,5 | 9,1 |
| IM2081 IM2181 | 9,0 | 10,2 | 10,6 | 11,0 | 10,0 | 9,6 | |
| IM3081 IM3681 | 8,9 | 10,1 | 10,5 | 10,9 | 9,9 | 9,5 | |
| АДЧР71В2 | IM1081 | 9,2 | 10,5 | 10,9 | 11,3 | 10,2 | 9,8 |
| IM2081 IM2181 | 9,8 | 11,1 | 11,5 | 11,9 | 10,8 | 10,4 | |
| IM3081 IM3681 | 9,7 | 11,0 | 11,4 | 11,8 | 10,7 | 10,3 | |
| АДЧР71А4 | IM1081 | 7,9 | 9,2 | 9,6 | 10,0 | 8,9 | 8,5 |
| IM2081 IM2181 | 8,4 | 9,7 | 10,1 | 10,5 | 9,4 | 9,0 | |
| IM3081 IM3681 | 8,3 | 9,6 | 10,0 | 10,4 | 9,3 | 8,9 | |
| АДЧР71В4 | IM1081 | 9,1 | 10,9 | 11,3 | 11,7 | 10,1 | 9,7 |
| IM2081 IM2181 | 9,7 | 11,5 | 11,9 | 12,3 | 10,7 | 10,3 | |
| IM3081 IM3681 | 9,6 | 11,4 | 11,8 | 12,2 | 10,6 | 10,2 | |
| АДЧР71А6 | IM1081 | 8,2 | 9,5 | 9,9 | 10,3 | 9,2 | 8,8 |
| IM2081 IM2181 | 8,7 | 10,0 | 10,4 | 10,8 | 9,7 | 9,3 | |
| IM3081 IM3681 | 8,6 | 9,9 | 10,3 | 10,7 | 9,6 | 9,2 | |
| АДЧР71В6 | IM1081 | 9,6 | 11,4 | 11,8 | 12,2 | 10,6 | 10,2 |
| IM2081 IM2181 | 10,2 | 12,0 | 12,4 | 12,8 | 11,2 | 10,8 | |
| IM3081 IM3681 | 10,1 | 11,9 | 12,3 | 12,7 | 11,1 | 10,7 | |
| АДЧР71В8 | IM1081 | 8,2 | 9,5 | 9,9 | 10,3 | 9,2 | 8,8 |
| IM2081 IM2181 | 8,7 | 10,0 | 10,4 | 10,8 | 9,7 | 9,3 | |
| IM3081 IM3681 | 8,6 | 9,9 | 10,3 | 10,7 | 9,6 | 9,2 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

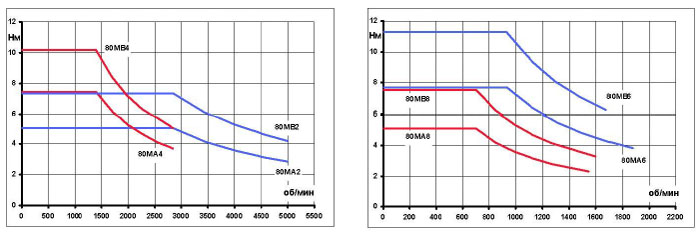

АДЧР80 0,37 – 2,2 кВт. Высота оси вращения 80 мм.
| Тип | Номинальные параметры | |||||||||||
| Мощн., кВт | Скорость, об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном |
Мпуск Мном | Iпуск Iном | Макс. скор., об/мин |
Дин. мом. инерц. ротора кг*м2 | |
| АДЧР80А2 | 1,5 | 3000 | 3,46 | 5,0 | 5,0 | 82,5 | 0,85 | 3,4 | 3,0 | 7,0 | 4500 | - |
| АДЧР80В2 | 2,2 | 3000 | 4.86 | 7,4 | 5,0 | 83,5 | 0,87 | 3,0 | 3,0 | 7,0 | 4500 | - |
| АДЧР80А4 | 1,1 | 1500 | 3,03 | 7,5 | 7,0 | 77,0 | 0,79 | 2,6 | 2,5 | 5,0 | 4500 | - |
| АДЧР80В4 | 1,5 | 1500 | 3,78 | 11,3 | 7,0 | 78,5 | 0,83 | 2,6 | 2,5 | 6,0 | 4500 | - |
| АДЧР80А6 | 0,75 | 1000 | 2,61 | 7,7 | 8,0 | 70,5 | 0,71 | 2,3 | 2,0 | 4,5 | 3000 | - |
| АДЧР80В6 | 1,1 | 1000 | 3,39 | 11,3 | 8,0 | 74,5 | 0,74 | 2,4 | 2,1 | 4,5 | 3000 | - |
| АДЧР80А8 | 0,37 | 750 | 1,87 | 5,1 | 8,0 | 63,0 | 0,59 | 2,3 | 2,2 | 4,0 | 2250 | - |
| АДЧР80В8 | 0,55 | 750 | 2,62 | 7,5 | 8,0 | 65,0 | 0,60 | 2,2 | 2,0 | 4,0 | 2250 | - |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | Самовент. | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР80МА | 2, 4, 6, 8 | - | - | - | - | - | - | - | - | 380 | 415 | 415 | 465 | 360 | 295 |
| АДЧР80МВ | - | - | - | - | - | - | - | - | 405 | 440 | 440 | 490 | 385 | 320 | |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР80 | 2, 4, 6, 8 | 178 | 75 | 194 | 80 | 50 | 50 | 100 | 125 | 10 | 125 | 150 | 30 | 10 | 22 | 6 | 6 | 24.5 |
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР80 | FF165 | 10 | 3.5 | 0 | 130 | 165 | 200 | 12 |
45° 4 отв. |
-- |
| FT130 | 110 | 130 | 160 | М8 | ||||||
| FT100 | 3 | 80 | 100 | 120 | М6 | |||||
Масса электродвигателей АДЧР c высотой оси вращения 80 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР80А2 | IM1081 | 12,1 | 13,9 | 14,8 | 15,2 | 13,6 | 13,2 |
| IM2081 IM2181 | 12,9 | 14,7 | 15,6 | 16,0 | 14,4 | 14,0 | |
| IM3081 IM3681 | 12,7 | 14,5 | 15,4 | 15,8 | 14,2 | 13,8 | |
| АДЧР80В2 | IM1081 | 14,5 | 16,3 | 17,2 | 17,6 | 16,0 | 15,6 |
| IM2081 IM2181 | 15,4 | 17,2 | 18,1 | 18,5 | 16,9 | 16,5 | |
| IM3081 IM3681 | 15,2 | 17,0 | 17,9 | 18,3 | 16,7 | 16,3 | |
| АДЧР80А4 | IM1081 | 11,4 | 13,2 | 14,1 | 14,5 | 12,9 | 12,5 |
| IM2081 IM2181 | 12,2 | 14,0 | 14,9 | 15,3 | 13,7 | 13,3 | |
| IM3081 IM3681 | 12,0 | 13,8 | 14,7 | 15,1 | 13,5 | 13,1 | |
| АДЧР80В4 | IM1081 | 13,5 | 16,8 | 17,7 | 18,1 | 15,0 | 14,6 |
| IM2081 IM2181 | 14,4 | 17,7 | 18,6 | 19,0 | 15,9 | 15,5 | |
| IM3081 IM3681 | 14,2 | 17,5 | 18,4 | 18,8 | 15,7 | 15,3 | |
| АДЧР80А6 | IM1081 | 11,9 | 13,7 | 14,6 | 15,0 | 13,4 | 13,0 |
| IM2081 IM2181 | 12,7 | 14,5 | 15,4 | 15,8 | 14,2 | 13,8 | |
| IM3081 IM3681 | 12,5 | 14,3 | 15,2 | 15,6 | 14,0 | 13,6 | |
| АДЧР80В6 | IM1081 | 14,6 | 17,9 | 18,8 | 19,2 | 16,1 | 15,7 |
| IM2081 IM2181 | 15,5 | 18,8 | 19,7 | 20,1 | 17,0 | 16,6 | |
| IM3081 IM3681 | 15,3 | 18,6 | 19,5 | 19,9 | 16,8 | 16,4 | |
| АДЧР80А8 | IM1081 | 14,8 | 16,6 | 17,5 | 17,9 | 16,3 | 15,9 |
| IM2081 IM2181 | 15,7 | 17,5 | 18,4 | 18,8 | 17,2 | 16,8 | |
| IM3081 IM3681 | 15,5 | 17,3 | 18,2 | 18,6 | 17,0 | 16,6 | |
| АДЧР80В8 | IM1081 | 17,7 | 19,5 | 20,4 | 20,8 | 19,2 | 18,8 |
| IM2081 IM2181 | 18,9 | 20,7 | 21,6 | 22,0 | 20,4 | 20,0 | |
| IM3081 IM3681 | 18,6 | 20,4 | 21,3 | 21,7 | 20,1 | 19,7 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

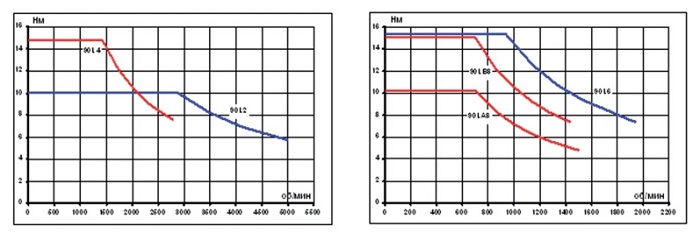

АДЧР 0,75 – 3,0 кВт. Высота оси вращения 90 мм.
| Тип двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР90L2 | 3,0 | 3000 | 7,03 | 9,6 | 5,0 | 82,0 | 0,85 | 2,6 | 2,3 | 7,0 | 4500 | 0,0021 |
| АДЧР90L4 | 2,2 | 1500 | 5,1 | 14,8 | 7,0 | 78,0 | 0,80 | 2,6 | 2,1 | 6,0 | 4500 | 0,0036 |
| АДЧР90L6 | 1,5 | 1000 | 4,05 | 14,3 | 6,0 | 77,0 | 0,70 | 2,2 | 2,0 | 5,0 | 3000 | 0,0048 |
| АДЧР90LA8 | 0,75 | 750 | 2,99 | 9,6 | 6,0 | 70,0 | 0,62 | 2,0 | 1,4 | 4,0 | 2250 | - |
| АДЧР90LB8 | 1,1 | 750 | 4,09 | 14,0 | 6,0 | 72,0 | 0,65 | 2,0 | 1,4 | 3,5 | 2250 | - |
| Тип |
Число полюсов |
Рис.10 | Рис.7-9 | ||||||||||||||||||||||||||||||||||
| Вентилятор-"наездник" |
Встроенный электровентилятор |
IC0141 | |||||||||||||||||||||||||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||||||||||||||||||||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||||||||||||||||||||||||
| АДЧР90 | 2, 4, 6, 8 | - | - | - | - | - | - | - | - | 430 | 470 | 470 | 520 | 425 | 340 | ||||||||||||||||||||||
| Тип двигателя | Число полюсов | Рис. 7-10 | |||||||||||||||||||||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | |||||||||||||||||||||
| АДЧР90L | 2, 4, 6, 8 | 200 | 80 | 230 | 90 | 50 | 56 | 125 | 140 | 10 | 150 | 188 | 43 | 10 | 24 | 8 | 7 | 27 | |||||||||||||||||||
| Тип двигателя |
Номер фланца |
Размеры фланцев, Рис. 8-10 мм. | |||||||||||||||||||||||||||||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | |||||||||||||||||||||||||||||
| АДЧР90 | FF215 | 12 | 4 | 180 | 215 | 250 | 15 | 45° 4 отв. | -- | ||||||||||||||||||||||||||||
| FT130 | 3.5 | 110 | 130 | 164 | М8 | ||||||||||||||||||||||||||||||||
| FT115 | 3 | 95 | 115 | 140 | |||||||||||||||||||||||||||||||||
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР90L2 | IM1081 | 17,4 | 20,7 | 21,6 | 22,0 | 18,9 | 18,5 |
| IM2081 IM2181 | 18,6 | 21,9 | 22,8 | 23,2 | 20,1 | 19,7 | |
| IM3081 IM3681 | 18,3 | 21,6 | 22,5 | 22,9 | 19,8 | 19,4 | |
| АДЧР90L4 | IM1081 | 17,0 | 20,3 | 21,2 | 21,6 | 18,5 | 18,1 |
| IM2081 IM2181 | 18,2 | 21,5 | 22,4 | 22,8 | 19,7 | 19,3 | |
| IM3081 IM3681 | 17,9 | 21,2 | 22,1 | 22,5 | 19,4 | 19,0 | |
| АДЧР90L6 | IM1081 | 15,7 | 19,0 | 19,9 | 20,3 | 17,2 | 16,8 |
| IM2081 IM2181 | 16,7 | 20,0 | 20,9 | 21,3 | 18,2 | 17,8 | |
| IM3081 IM3681 | 16,5 | 19,8 | 20,7 | 21,1 | 18,0 | 17,6 | |
| АДЧР90LA8 | IM1081 | 17,7 | 21,0 | 21,9 | 22,3 | 19,2 | 18,8 |
| IM2081 IM2181 | 18,9 | 22,2 | 23,1 | 23,5 | 20,4 | 20,0 | |
| IM3081 IM3681 | 18,6 | 21,9 | 22,8 | 23,2 | 20,1 | 19,7 | |
| АДЧР90LB8 | IM1081 | 21,8 | 25,1 | 26,0 | 26,4 | 23,3 | 22,9 |
| IM2081 IM2181 | 23,2 | 26,5 | 27,4 | 27,8 | 24,7 | 24,3 | |
| IM3081 IM3681 | 22,9 | 26,2 | 27,1 | 27,5 | 24,4 | 24,0 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

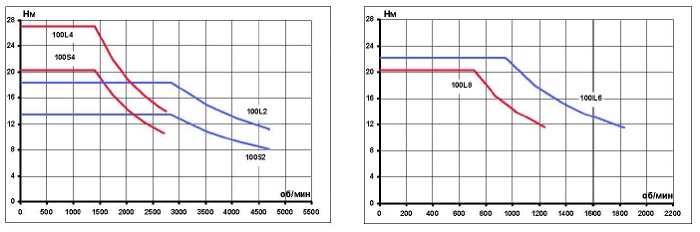

АДЧР 1,5 – 5,5 кВт. Высота оси вращения 100 мм.
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощность, кВт | Скорость, об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР100S2 | 4,0 | 3000 | 7,9 | 13,4 | 5,0 | 87,0 | 0,88 | 2,4 | 2,0 | 7,5 | 4500 | 0,024 |
| АДЧР100L2 | 5,5 | 3000 | 10,7 | 18,4 | 5,0 | 88,0 | 0,88 | 2,2 | 2,1 | 7,5 | 4500 | 0,024 |
| АДЧР100S4 | 3,0 | 1500 | 3,0 | 20,3 | 6,0 | 82,0 | 0,82 | 2,2 | 2,0 | 7,0 | 4500 | 0,029 |
| АДЧР100L4 | 4,0 | 1500 | 4,0 | 27,1 | 6,0 | 85,0 | 0,84 | 2,4 | 2,1 | 6,0 | 4500 | 0,029 |
| АДЧР100L6 | 2,2 | 1000 | 6,1 | 21,0 | 5,5 | 81,5 | 0,74 | 2,2 | 1,9 | 6,0 | 3000 | 0,024 |
| АДЧР100L8 | 1,5 | 750 | 4,83 | 20,3 | 6,0 | 76,0 | 0,7 | 2,0 | 1,6 | 3,7 | 2250 | 0,024 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР100S | 2, 4, 6, 8 | - | - | - | - | - | - | - | - | 435 | 480 | 480 | 530 | 445 | 360 |
| АДЧР100L | - | - | - | - | - | - | - | - | 465 | 510 | 510 | 560 | 475/495 | 391 | |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР100S | 2, 4, 6, 8 | 226 | 85 | 247 | 100 | 60 | 63 | 112 | 160 | 12 | 148 | 200 | 43 | 12 | 28 | 8 | 7 | 31 |
| АДЧР100L | 115 | 140 | 180 | |||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР100 | FF215 | 14 | 4 | 0 | 180 | 215 | 250 | 15 |
45° 4 отв. |
-- |
| FT130 | 3.5 | 110 | 130 | 160 | М8 | |||||
Масса электродвигателей АДЧР c высотой оси вращения 100 мм
| Тип | Монтажное исполнение | Модификация | |||||
| O | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР100S2 | IM1081 | 28,2 | 31,5 | 32,4 | 32,8 | 29,7 | 29,3 |
| IM2081 IM2181 | 30,0 | 33,3 | 34,2 | 34,6 | 31,5 | 31,1 | |
| IM3081 IM3681 | 29,6 | 32,9 | 33,8 | 34,2 | 31,1 | 30,7 | |
| АДЧР100L2 | IM1081 | 28,2 | 33,4 | 34,3 | 34,7 | 29,7 | 29,3 |
| IM2081 IM2181 | 30,0 | 35,2 | 36,1 | 36,5 | 31,5 | 31,1 | |
| IM3081 IM3681 | 29,6 | 34,8 | 35,7 | 36,1 | 31,1 | 30,7 | |
| АДЧР100S4 | IM1081 | 25,3 | 30,5 | 31,4 | 31,8 | 26,8 | 26,4 |
| IM2081 IM2181 | 27,0 | 32,2 | 33,1 | 33,5 | 28,5 | 28,1 | |
| IM3081 IM3681 | 26,6 | 31,8 | 32,7 | 33,1 | 28,1 | 27,7 | |
| АДЧР100L4 | IM1081 | 31,0 | 36,2 | 37,1 | 37,5 | 32,5 | 32,1 |
| IM2081 IM2181 | 33,0 | 38,2 | 39,1 | 39,5 | 34,5 | 34,1 | |
| IM3081 IM3681 | 32,5 | 37,7 | 38,6 | 39,0 | 34,0 | 33,6 | |
| АДЧР100L6 | IM1081 | 29,0 | 34,2 | 35,1 | 35,5 | 30,5 | 30,1 |
| IM2081 IM2181 | 30,9 | 36,1 | 37,0 | 37,4 | 32,4 | 32,0 | |
| IM3081 IM3681 | 30,5 | 35,7 | 36,6 | 37,0 | 32,0 | 31,6 | |
| АДЧР100L8 | IM1081 | 26,7 | 31,9 | 32,8 | 33,2 | 28,2 | 27,8 |
| IM2081 IM2181 | 28,4 | 33,6 | 34,5 | 34,9 | 29,9 | 29,5 | |
| IM3081 IM3681 | 28,0 | 33,2 | 34,1 | 34,5 | 29,5 | 29,1 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

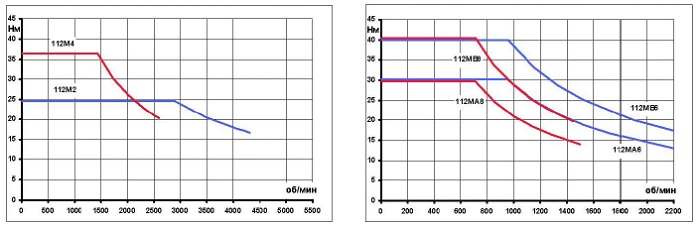

АДЧР 2,2 – 7,5 кВт. Высота оси вращения 112 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скорость, об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор.ь, об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР112М2 | 7,5 | 3000 | 15,0 | 25 | 3,0 | 87,0 | 0,87 | 2,4 | 2,0 | 8,0 | 4500 | - |
| АДЧР112М4 | 5,5 | 1500 | 5,5 | 36 | 3,5 | 85,0 | 0,82 | 2,6 | 2,2 | 6,5 | 4500 | - |
| АДЧР112МА6 | 3,0 | 1000 | 7,6 | 30 | 5,0 | 81,5 | 0,79 | 2,2 | 1,9 | 5,2 | 3000 | - |
| АДЧР112МВ6 | 4,0 | 1000 | 9,4 | 40 | 5,0 | 82,0 | 0,78 | 2,2 | 2,2 | 5,8 | 3000 | - |
| АДЧР112МА8 | 2,2 | 750 | 6,74 | 29 | 6,0 | 76,5 | 0,7 | 2,0 | 1,8 | 4,0 | 2250 | - |
| АДЧР112МВ8 | 3,0 | 750 | 9,1 | 40 | 6,0 | 78,0 | 0,7 | 2,0 | 1,8 | 4,0 | 2250 | - |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР112 | 2, 4, 6, 8 | - | - | - | - | - | - | - | - | 585 | 585 | 630 | 660 | 580 | 480 |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР112 | 2, 4, 6, 8 | 246 | 115 | 280 | 112 | 80 | 70 | 140 | 190 | 12 | 212 | 228 | 38 | 14 | 32 | 10 | 8 | 35 |
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР112 | FF265 | 12 | 5 | 0 | 230 | 265 | 300 | 15 | 45° 4 отв. |
-- |
Масса электродвигателей АДЧР c высотой оси вращения 112 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР112М2 | IM1081 | 38,9 | 44,1 | 45,5 | 45,9 | 40,9 | 40,5 |
| IM2081 | 41,4 | 46,6 | 48,0 | 48,4 | 43,4 | 43,0 | |
| IM3081 | 40,8 | 46,0 | 47,4 | 47,8 | 42,8 | 42,4 | |
| АДЧР112М4 | IM1081 | 43,3 | 51,9 | 53,3 | 53,7 | 45,3 | 44,9 |
| IM2081 | 46,2 | 54,8 | 56,2 | 56,6 | 48,2 | 47,8 | |
| IM3081 | 45,5 | 54,1 | 55,5 | 55,9 | 47,5 | 47,1 | |
| АДЧР112МА6 | IM1081 | 41,6 | 46,8 | 48,2 | 48,6 | 43,6 | 43,2 |
| IM2081 | 44,3 | 49,5 | 50,9 | 51,3 | 46,3 | 45,9 | |
| IM3081 | 43,7 | 48,9 | 50,3 | 50,7 | 45,7 | 45,3 | |
| АДЧР112МВ6 | IM1081 | 47,0 | 55,6 | 57,0 | 57,4 | 49,0 | 48,6 |
| IM2081 | 50,1 | 58,7 | 60,1 | 60,5 | 52,1 | 51,7 | |
| IM3081 | 49,4 | 58,0 | 59,4 | 59,8 | 51,4 | 51,0 | |
| АДЧР112МА8 | IM1081 | 39,9 | 45,1 | 46,5 | 46,9 | 41,9 | 41,5 |
| IM2081 | 42,5 | 47,7 | 49,1 | 49,5 | 44,5 | 44,1 | |
| IM3081 | 41,9 | 47,1 | 48,5 | 48,9 | 43,9 | 43,5 | |
| АДЧР112МВ8 | IM1081 | 46,4 | 55,0 | 56,4 | 56,8 | 48,4 | 48,0 |
| IM2081 | 49,4 | 58,0 | 59,4 | 59,8 | 51,4 | 51,0 | |
| IM3081 | 48,7 | 57,3 | 58,7 | 59,1 | 50,7 | 50,3 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

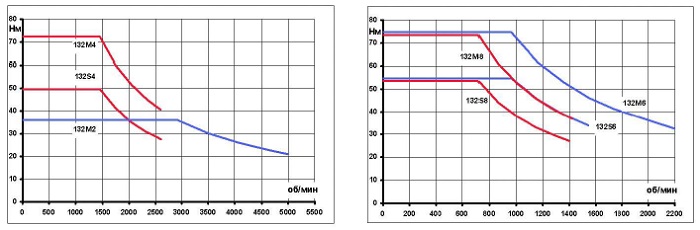

АДЧР 4,0 – 11 кВт. Высота оси вращения 132 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощность, кВт | Скорость, об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР132М2 | 11 | 3000 | 21,0 | 36 | 3,0 | 88,5 | 0,90 | 3,3 | 2,5 | 8,0 | 4500 | 0,024 |
| АДЧР132S4 | 7,5 | 1500 | 15,3 | 49,4 | 3,2 | 87,5 | 0,85 | 2,8 | 2,1 | 7,0 | 4500 | 0,032 |
| АДЧР132М4 | 11 | 1500 | 22,1 | 72,2 | 3,0 | 89,0 | 0,85 | 3,0 | 2,2 | 7,3 | 4500 | 0,045 |
| АДЧР132S6 | 5,5 | 1000 | 12,4 | 54,7 | 4,0 | 84,5 | 0,80 | 2,5 | 2,0 | 5,8 | 3000 | 0,048 |
| АДЧР132М6 | 7,5 | 1000 | 16,7 | 74,6 | 4,0 | 85,5 | 0,80 | 2,8 | 2,2 | 6,3 | 3000 | 0,067 |
| АДЧР132S8 | 4,0 | 750 | 10,6 | 53,4 | 4,5 | 82,0 | 0,7 | 2,5 | 2,0 | 4,8 | 2250 | 0,053 |
| АДЧР132М8 | 5,5 | 750 | 13,8 | 73,5 | 4,5 | 83,0 | 0,73 | 2,5 | 2,0 | 5,3 | 2250 | 0,074 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LС | L | LC | L | L | L | L | L | L | ||
| АДЧР132S | 2, 4, 6, 8 | - | - | - | - | - | - | - | - | 530 | 570 | 590 | 630 | 560 | 460 |
| АДЧР132М | - | - | - | - | - | - | - | - | 570 | 610 | 630 | 670 | 600 | 498 | |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР132S | 2, 4, 6, 8 | 288 | 115 | 325 | 132 | 80 | 89 | 140 | 216 | 12 | 174 | 258 | 45 | 16 | 38 | 10 | 8 | 41 |
| АДЧР132М | 178 | 212 | ||||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР132АДЧР132 | FF300 | 19 | 5 | 0 | 250 | 300 | 350 | 19 | 45° 4 отв. |
-- |
Масса электродвигателей АДЧР c высотой оси вращения 132 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР132М2 | IM1081 | 77,5 | 91,5 | 96,1 | 97 | 85 | 83,6 |
| IM2081 | 83 | 97 | 101,6 | 102,5 | 90,5 | 89,1 | |
| IM3081 | 82,5 | 96,5 | 101,1 | 102 | 90 | 88,6 | |
| АДЧР132S4 | IM1081 | 70 | 84 | 88,6 | 89,5 | 77,5 | 76,1 |
| IM2081 | 75,5 | 89,5 | 94,1 | 95 | 83 | 81,6 | |
| IM3081 | 74,5 | 88,5 | 93,1 | 94 | 82 | 80,6 | |
| АДЧР132М4 | IM1081 | 83,5 | 101,3 | 105,9 | 106,7 | 91 | 89,6 |
| IM2081 | 89 | 106,8 | 111,4 | 112,2 | 96,5 | 95,1 | |
| IM3081 | 88 | 105,8 | 110,4 | 111,2 | 95,5 | 94,1 | |
| АДЧР132S6 | IM1081 | 68,5 | 82,5 | 87,1 | 88 | 76 | 74,6 |
| IM2081 | 74 | 88 | 92,6 | 93,5 | 81,5 | 80,1 | |
| IM3081 | 73 | 87 | 91,6 | 92,5 | 80,5 | 79,1 | |
| АДЧР132M6 | IM1081 | 81,5 | 99,3 | 103,9 | 104,7 | 89 | 87,6 |
| IM2081 | 87 | 104,8 | 109,4 | 110,2 | 94,5 | 93,1 | |
| IM3081 | 86 | 103,8 | 108,4 | 109,2 | 93,5 | 92,1 | |
| АДЧР132S8 | IM1081 | 68,5 | 82,5 | 87,1 | 88 | 76 | 74,6 |
| IM2081 | 74 | 88 | 92,6 | 93,5 | 81,5 | 80,1 | |
| IM3081 | 73 | 87 | 91,6 | 92,5 | 80,5 | 79,1 | |
| АДЧР132М8 | IM1081 | 82 | 99,8 | 104,4 | 105,2 | 89,5 | 88,1 |
| IM2081 | 87,5 | 105,3 | 109,9 | 110,7 | 95 | 93,6 | |
| IM3081 | 86,5 | 104,3 | 108,9 | 109,7 | 94 | 92,6 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

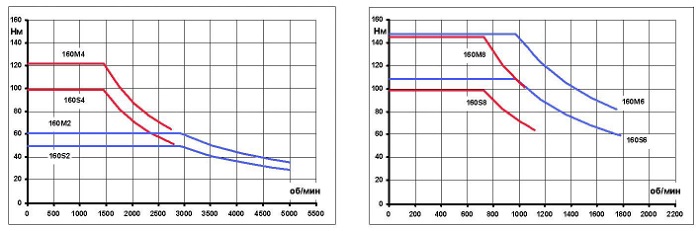

АДЧР 7,5 – 18,5 кВт. Высота оси вращения 160 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощность, кВт | Скорость, об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР160S2 | 15 | 3000 | 28,7 | 49 | 3,0 | 89,4 | 0,89 | 3,0 | 2,2 | 7,3 | 4500 | 0,034 |
| АДЧР160M2 | 18,5 | 3000 | 35,1 | 60,5 | 3,0 | 90,0 | 0,89 | 2,9 | 2,2 | 7,0 | 4500 | 0,039 |
| АДЧР160S4 | 15 | 1500 | 30,3 | 99 | 3,2 | 91,8 | 0,82 | 3,0 | 2,4 | 7,2 | 4500 | 0,087 |
| АДЧР160М4 | 18,5 | 1500 | 37,7 | 122 | 3,2 | 90,0 | 0,83 | 2,7 | 2,4 | 6,8 | 4500 | 0,087 |
| АДЧР160S6 | 11 | 1000 | 23,7 | 108 | 3,0 | 87,0 | 0,81 | 2,5 | 1,9 | 6,1 | 3000 | 0,11 |
| АДЧР160М6 | 15 | 1000 | 31,8 | 148 | 3,0 | 88,5 | 0,81 | 2,1 | 2,8 | 6,8 | 3000 | 0,13 |
| АДЧР160S8 | 7,5 | 750 | 18,4 | 98,8 | 3,0 | 83,0 | 0,72 | 2,2 | 1,6 | 5,0 | 2250 | 0,11 |
| АДЧР160М8 | 11 | 750 | 26,0 | 145 | 3,0 | 86,0 | 0,74 | 2,2 | 1,6 | 5,0 | 2250 | 0,15 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР160S | 2, 4, 6, 8 | 750 | 950 | 750 | 950 | 800 | 1000 | 840/860 | 1040/ 1060 | 765 | 765 | 800 | 880 | 790/805 | 670 |
| АДЧР160М | 780 | 980 | 780 | 950 | 830 | 1030 | 870/890 | 1070/ 1090 | 795 | 795 | 830 | 910 | 820/835 | 700 | |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР160S | 2 | 334 | 196 | 402 | 160 | 110 | 108 | 178 | 254 | 15 | 262 | 304 | 50 | 20 | 42 | 12 | 8 | 45 |
| 4, 6, 8 | 48 | 14 | 9 | 51.5 | ||||||||||||||
| АДЧР160М | 2 | 210 | 306 | 42 | 12 | 8 | 45 | |||||||||||
| 4, 6, 8 | 48 | 14 | 9 | 51.5 | ||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР160 | FF300 | 13 | 5 | 0 | 250 | 300 | 350 | 19 | 45° 4 отв. |
-- |
Масса электродвигателей АДЧР c высотой оси вращения 160 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР160S2 | IM1081 | 122 | 140 | 145 | 145 | 131 | 130 |
| IM2081 | 129 | 147 | 152 | 152 | 138 | 137 | |
| IM3081 | 126 | 144 | 149 | 149 | 135 | 134 | |
| АДЧР160M2 | IM1081 | 125 | 142,5 | 147,8 | 148,1 | 133,8 | 133,0 |
| IM2081 | 132 | 149,5 | 154,8 | 155,1 | 140,8 | 140,0 | |
| IM3081 | 129 | 146,5 | 151,8 | 152,1 | 137,8 | 137,0 | |
| АДЧР160S4 | IM1081 | 127 | 154,7 | 153,7 | 154,8 | 135,8 | 135 |
| IM2081 | 134 | 161,7 | 160,7 | 161,8 | 142,8 | 142 | |
| IM3081 | 131 | 158,7 | 157,7 | 158,8 | 139,8 | 139 | |
| АДЧР160M4 | IM1081 | 140 | 167,7 | 173 | 174,1 | 148,8 | 148 |
| IM2081 | 147 | 174,7 | 180 | 181,1 | 155,8 | 155 | |
| IM3081 | 144 | 171,7 | 177 | 178,1 | 152,8 | 152 | |
| АДЧР160S6 | IM1081 | 122 | 149,7 | 155 | 156,1 | 130,8 | 130 |
| IM2081 | 131 | 158,7 | 164 | 165,1 | 139,8 | 139 | |
| IM3081 | 128 | 155,7 | 161 | 162,1 | 136,8 | 136 | |
| АДЧР160M6 | IM1081 | 140 | 167,7 | 173 | 174,1 | 148,8 | 148 |
| IM2081 | 147 | 174,7 | 180 | 181,1 | 155,8 | 155 | |
| IM3081 | 144 | 171,7 | 177 | 178,1 | 152,8 | 152 | |
| АДЧР160S8 | IM1081 | 120 | 147,7 | 146,7 | 147,8 | 128,8 | 128 |
| IM2081 | 127 | 154,7 | 153,7 | 154,8 | 135,8 | 135 | |
| IM3081 | 124 | 151,7 | 150,7 | 151,8 | 132,8 | 132 | |
| АДЧР160M8 | IM1081 | 145 | 172,7 | 178 | 179,1 | 153,8 | 153 |
| IM2081 | 152 | 179,7 | 185 | 186,1 | 160,8 | 160 | |
| IM3081 | 149 | 176,7 | 182 | 183,1 | 157,8 | 157 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

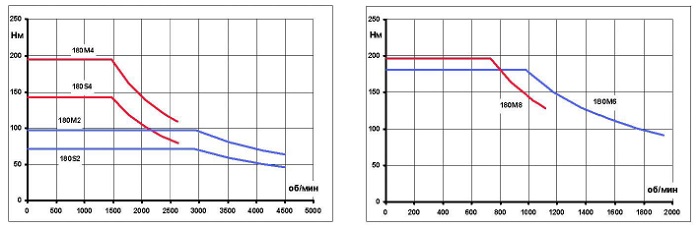

АДЧР 15 – 30 кВт. Высота оси вращения 180 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощность, кВт | Скорость, об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Максимальная скорость, об/мин | Дин. момент инерции ротора кг*м2 | |
| АДЧР180S2 | 22 | 3000 | 41,5 | 72 | 2,0 | 90,5 | 0,89 | 2,9 | 2,0 | 6,8 | 4500 | 0,063 |
| АДЧР180М2 | 30 | 3000 | 56,0 | 97 | 2,0 | 91,5 | 0,89 | 3,3 | 2,4 | 8,0 | 4500 | 0,076 |
| АДЧР180S4 | 22 | 1500 | 44,0 | 143 | 3,0 | 90,5 | 0,84 | 2,6 | 1,7 | 6,8 | 4500 | 0,16 |
| АДЧР180M4 | 30 | 1500 | 57,3 | 195 | 3,0 | 91,5 | 0,87 | 2,6 | 1,7 | 7,0 | 4500 | 0,20 |
| АДЧР180М6 | 18,5 | 1000 | 37,4 | 180 | 2,0 | 89,5 | 0,84 | 2,7 | 1,9 | 6,5 | 3000 | 0,27 |
| АДЧР180М8 | 15 | 750 | 33,2 | 196 | 3,0 | 88,0 | 0,78 | 2,2 | 1,6 | 5,3 | 2250 | 0,27 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР180S | 2, 4 | 735 | 935 | 735 | 935 | 780 | 980 | - | - | 740 | 740 | 810 | 850/875 | 755 | 630 |
| АДЧР180М | 2, 4, 6, 8 | 785 | 985 | 785 | 985 | 830 | 103 0 |
- | - | 790 | 790 | 860 | 905/930 | 805 | 680 |
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР180S | 2 | 375 | 196 | 440 | 180 | 110 | 121 | 203 | 279 | 15 | 253 | 320 | 60 | 20 | 48 | 14 | 9 | 51.5 |
| 4 | 55 | 16 | 10 | 59 | ||||||||||||||
| АДЧР180М | 2 | 241 | 290 | 48 | 14 | 9 | 51.5 | |||||||||||
| 4, 6, 8 | 55 | 16 | 10 | 59 | ||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР180 | FF350 | 15 | 5 | 0 | 300 | 350 | 400 | 19 | 45° 4 отв. |
-- |
Масса электродвигателей АДЧР c высотой оси вращения 180 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР180S2 | IM1081 | 160 | 188,5 | 191,5 | 192,7 | 175,1 | 173,9 |
| IM2081 | 170 | 198,5 | 201,5 | 202,7 | 185,1 | 183,9 | |
| IM3081 | 165 | 193,5 | 196,5 | 197,7 | 180,1 | 178,9 | |
| АДЧР180M2 | IM1081 | 180 | 208,5 | 211,5 | 212,7 | 195,1 | 193,9 |
| IM2081 | 190 | 218,5 | 221,5 | 222,7 | 205,1 | 203,9 | |
| IM3081 | 185 | 213,5 | 216,5 | 217,7 | 200,1 | 198,9 | |
| АДЧР180S4 | IM1081 | 170 | 204,8 | 207,8 | 209 | 185,1 | 183,9 |
| IM2081 | 180 | 214,8 | 217,8 | 219 | 195,1 | 193,9 | |
| IM3081 | 175 | 209,8 | 212,8 | 214 | 190,1 | 188,9 | |
| АДЧР180M4 | IM1081 | 190 | 224,8 | 227,8 | 229 | 205,1 | 203,9 |
| IM2081 | 200 | 234,8 | 237,8 | 239 | 215,1 | 213,9 | |
| IM3081 | 195 | 229,8 | 232,8 | 234 | 210,1 | 208,9 | |
| АДЧР180M6 | IM1081 | 180 | 214,8 | 217,8 | 219 | 195,1 | 193,9 |
| IM2081 | 190 | 224,8 | 227,8 | 229 | 205,1 | 203,9 | |
| IM3081 | 185 | 219,8 | 222,8 | 224 | 200,1 | 198,9 | |
| АДЧР180M8 | IM1081 | 180 | 214,8 | 217,8 | 219 | 195,1 | 193,9 |
| IM2081 | 190 | 224,8 | 227,8 | 229 | 205,1 | 203,9 | |
| IM3081 | 185 | 219,8 | 222,8 | 224 | 200,1 | 198,9 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

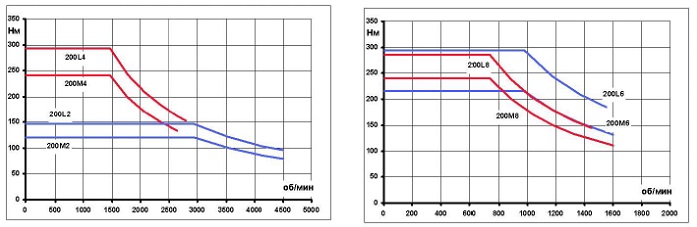

АДЧР 18,5 – 45 кВт. Высота оси вращения 200 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР200М2 | 37 | 3000 | 67,2 | 120 | 2,0 | 93,0 | 0,9 | 3,0 | 2,3 | 7,4 | 4500 | 0,13 |
| АДЧР200L2 | 45 | 3000 | 81,3 | 146 | 2,0 | 93,4 | 0,9 | 3,0 | 2,4 | 7,4 | 4500 | 0,15 |
| АДЧР200М4 | 37 | 1500 | 71,9 | 240 | 2,1 | 92,0 | 0,85 | 2,5 | 2,4 | 6,7 | 4500 | 0,27 |
| АДЧР200L4 | 45 | 1500 | 87,0 | 292 | 1,9 | 92,5 | 0,85 | 2,8 | 2,8 | 7,1 | 4500 | 0,32 |
| АДЧР200М6 | 22 | 1000 | 44,5 | 216 | 2,4 | 90,5 | 0,83 | 2,2 | 2,2 | 6,0 | 3000 | 0,41 |
| АДЧР200L6 | 30 | 1000 | 60,0 | 294 | 2,5 | 90,5 | 0,84 | 2,2 | 2,4 | 6,0 | 3000 | 0,46 |
| АДЧР200М8 | 18,5 | 750 | 41,1 | 240 | 2,0 | 90,0 | 0,76 | 2,7 | 2,0 | 6,4 | 2250 | 0,41 |
| АДЧР200L8 | 22 | 750 | 48,2 | 286 | 2,1 | 90,0 | 0,77 | 2,6 | 2,0 | 6,2 | 2250 | 0,46 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР200М | 2 | 800 | 1035 | 800 | 103 5 |
- | - | - | - | 855/ 915 * |
855/ 915 * |
925/ 985 * |
985/ 1045 * |
865 | 735 |
| 4, 6, 8 | 830 | 1065 | 830 | 106 5 |
- | - | - | - | 885/ 945 * |
885/ 945 * |
955/ 1015* |
1015/ 1075 * |
895 | 765 | |
| АДЧР200L | 2 | 846 | 1080 | 846 | 108 0 |
- | - | - | - | 905/ 965 * |
905/ 965 * |
975/ 1035 * |
1035/ 1095 * |
915 | 781 |
| 4, 6, 8 | 876 | 1110 | 876 | 111 0 |
- | - | - | - | 935/ 995 * |
935/ 995 * |
1005/ 1065 * |
1065/ 1125 * |
945 | 811 | |
Примечание * - для вентиляторов с коробкой выводов
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР200М | 2 | 410 | 210 | 495 | 200 | 110 | 133 | 267 | 318 | 19 | 337 | 395 | 90 | 25 | 55 | 16 | 10 | 59 |
| 4, 6, 8 | 140 | 60 | 18 | 11 | 64 | |||||||||||||
| АДЧР200L | 2 | 110 | 305 | 375 | 55 | 16 | 10 | 59 | ||||||||||
| 4, 6, 8 | 140 | 60 | 18 | 11 | 64 | |||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР200 | FF400 | 20 | 5 | 0 | 350 | 400 | 450 | 19 | -- |
22.5° 8 отв. |
Масса электродвигателей АДЧР c высотой оси вращения 200 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР200М2 | IM1081 | 235 | 265 | 270 | 275 | 245 | 245 |
| IM2081 | 245 | 275 | 280 | 285 | 255 | 255 | |
| IM3011 IM3031 | 240 | 270 | 275 | 280 | 250 | 250 | |
| АДЧР200L2 | IM1081 | 255 | 285 | 29 | 295 | 265 | 265 |
| IM2081 | 265 | 295 | 300 | 305 | 275 | 275 | |
| IM3011 IM3031 | 260 | 290 | 295 | 300 | 270 | 270 | |
| АДЧР200М4 | IM1081 | 245 | 300 | 305 | 315 | 255 | 255 |
| IM2081 | 260 | 315 | 320 | 330 | 270 | 270 | |
| IM3011 IM3031 | 255 | 310 | 315 | 325 | 265 | 265 | |
| АДЧР200L4 | IM1081 | 270 | 325 | 330 | 340 | 280 | 280 |
| IM2081 | 280 | 335 | 340 | 350 | 290 | 290 | |
| IM3011 IM3031 | 275 | 330 | 335 | 345 | 285 | 285 | |
| АДЧР200М6 | IM1081 | 245 | 300 | 305 | 315 | 255 | 255 |
| АДЧР200М6 | IM2081 | 260 | 315 | 320 | 330 | 270 | 270 |
| IM3011 IM3031 | 245 | 300 | 305 | 315 | 255 | 255 | |
| АДЧР200L6 | IM1081 | 280 | 335 | 340 | 350 | 290 | 290 |
| IM2081 | 295 | 250 | 355 | 365 | 305 | 305 | |
| IM3011 IM3031 | 280 | 335 | 340 | 350 | 290 | 290 | |
| АДЧР200М8 | IM1081 | 240 | 295 | 300 | 310 | 250 | 250 |
| IM2081 | 250 | 305 | 310 | 320 | 260 | 260 | |
| IM3011 IM3031 | 240 | 295 | 300 | 310 | 250 | 250 | |
| АДЧР200L8 | IM1081 | 260 | 315 | 320 | 330 | 270 | 270 |
| IM2081 | 275 | 330 | 235 | 345 | 285 | 285 | |
| IM3011 IM3031 | 260 | 315 | 320 | 330 | 270 | 270 | |

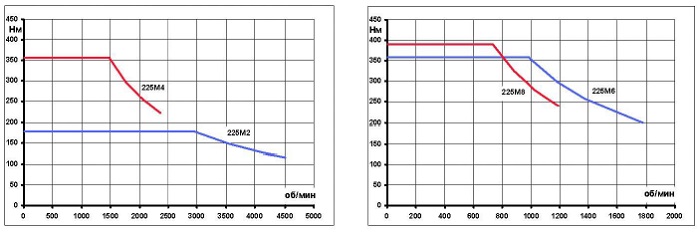

АДЧР 30 - 55 кВт. Высота оси вращения 225 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР225М2 | 55 | 3000 | 98,3 | 178 | 1,6 | 93,4 | 0,91 | 2,8 | 2,3 | 7,5 | 4500 | 0,21 |
| АДЧР225М4 | 55 | 1500 | 105 | 356 | 1,7 | 93,0 | 0,86 | 2,2 | 2,2 | 7,1 | 4500 | 0,50 |
| АДЧР225М6 | 37 | 1000 | 73,1 | 361 | 1,8 | 91,5 | 0,84 | 2,5 | 2,3 | 6,2 | 3000 | 0,65 |
| АДЧР225М8 | 30 | 750 | 64,2 | 390 | 2,0 | 91,0 | 0,78 | 2,2 | 2,1 | 5,5 | 2250 | 0,70 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР225 | 2 | 920 | 1150 | 920 | 1150 | - | - | - | - | 955/ 1045* | 1955/ 1045* | 1010/ 1070* | 1080/ 1140* | 1080 | 835 |
| 4, 6, 8 | 950 | 1180 | 950 | 1180 | - | - | - | - | 985/ 1045* | 1985/ 1045* | 1040/ 1100* | 1110/ 1170* | 1010 | 865 | |
Примечание * - для вентиляторов с коробкой выводов
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР225 | 2 | 460 | 210 | 540 | 225 | 110 | 149 | 311 | 356 | 19 | 375 | 425 | 100 | 30 | 55 | 16 | 10 | 59 |
| 4, 6, 8 | 140 | 65 | 18 | 11 | 69 | |||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
|
АДЧР225 |
FF500 |
22 |
5 |
0 |
450 |
500 |
550 |
19 |
-- |
22.5° |
Масса электродвигателей АДЧР c высотой оси вращения 225 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР225М2 | IM1081 | 340 | 400 | 405 | 415 | 352 | 350 |
| IM2081 | 360 | 420 | 425 | 435 | 372 | 370 | |
| IM3011 IM3031 | 345 | 405 | 410 | 420 | 357 | 355 | |
| АДЧР225М4 | IM1081 | 345 | 405 | 411 | 421 | 357 | 355 |
| IM2081 | 365 | 425 | 431 | 441 | 377 | 375 | |
| IM3011 IM3031 | 355 | 415 | 421 | 431 | 367 | 365 | |
| АДЧР225М6 | IM1081 | 330 | 390 | 396 | 406 | 342 | 340 |
| IM2081 | 355 | 415 | 421 | 431 | 367 | 365 | |
| IM3011 IM3031 | 335 | 395 | 401 | 411 | 347 | 345 | |
| АДЧР225М8 | IM1081 | 340 | 400 | 406 | 416 | 352 | 350 |
| IM2081 | 360 | 420 | 426 | 436 | 372 | 370 | |
| IM3011 IM3031 | 345 | 405 | 411 | 421 | 357 | 355 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

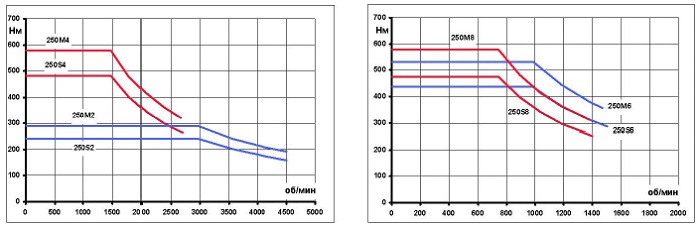

АДЧР 37 – 90 кВт. Высота оси вращения 250 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР250S2 | 75 | 3000 | 132 | 242 | 1,3 | 93,5 | 0,92 | 3,0 | 2,0 | 7,5 | 4500 | 0,47 |
| АДЧР250М2 | 90 | 3000 | 157 | 291 | 1,5 | 93,5 | 0,93 | 2,7 | 1,8 | 7,0 | 4500 | 0,52 |
| АДЧР250S4 | 75 | 1500 | 142 | 482 | 1,0 | 94,0 | 0,85 | 2,3 | 2,2 | 7,2 | 4500 | 1,00 |
| АДЧР250М4 | 90 | 1500 | 164 | 579 | 1,0 | 95,0 | 0,87 | 2,3 | 2,2 | 7,2 | 4500 | 1,2 |
| АДЧР250S6 | 45 | 1000 | 87,5 | 436 | 1,3 | 92,5 | 0,84 | 2,0 | 2,0 | 6,2 | 3000 | 1,2 |
| АДЧР250М6 | 55 | 1000 | 108 | 533 | 1,5 | 92,5 | 0,84 | 2,0 | 2,0 | 6,2 | 3000 | 1,3 |
| АДЧР250S8 | 37 | 750 | 83,7 | 478 | 1,0 | 91,0 | 0,73 | 2,6 | 1,8 | 6,5 | 2250 | 1,2 |
| АДЧР250М8 | 45 | 750 | 98,0 | 581 | 1,2 | 92,0 | 0,73 | 2,6 | 1,8 | 6,8 | 2250 | 1,4 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР250S | 2, 4, 6, 8 | 101 0 |
1270 | 101 0 |
127 0 |
- | - | - | - | 1090/ 1050* |
1090/ 1050* |
1130/ 1190* |
1215/ 1275 * |
1110 | 935 |
| АДЧР250М | 2, 4, 6 | 104 0 |
1300 | 104 0 |
130 0 |
- | - | - | - | 1120/ 1180* | 1120/ 1180* | 1160/ 1220* |
1245/ 1305* | 1140 | 965 |
| 8 | 101 0 |
1270 | 101 0 |
130 0 |
- | - | - | - | 1090/ 1050* |
1090/ 1050* |
1130/ 1190* |
1215/ 1275* |
1110 | 935 | |
Примечание * - для вентиляторов с коробкой выводов
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР250S | 2 | 545 | 255 | 630 | 250 | 140 | 168 | 311 | 406 | 24 | 430 | 490 | 100 | 30 | 65 | 18 | 11 | 69 |
| 4, 6, 8 | 75 | 20 | 12 | 79.5 | ||||||||||||||
| АДЧР250М | 2 | 349 | 65 | 18 | 11 | 69 | ||||||||||||
| 4, 6 | 75 | 20 | 12 | 79.5 | ||||||||||||||
| 8 | 70 | 74.5 | ||||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР250 | FF500 | 18 | 5 | 0 | 450 | 500 | 550 | 19 | -- | 22.5° 8 отв. |
Масса электродвигателей АДЧР c высотой оси вращения 250 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР250S2 | IM1081 | 475 | 535 | 535 | 542 | 486 | 484 |
| IM2081 | 495 | 555 | 555 | 562 | 506 | 504 | |
| IM3011 IM3031 | 490 | 550 | 550 | 557 | 501 | 499 | |
| АДЧР250М2 | IM1081 | 505 | 565 | 565 | 572 | 516 | 514 |
| IM2081 | 525 | 585 | 585 | 592 | 536 | 534 | |
| IM3011 IM3031 | 520 | 580 | 580 | 587 | 531 | 529 | |
| АДЧР250S4 | IM1081 | 480 | 565 | 565 | 573 | 489 | 487 |
| IM2081 | 500 | 585 | 585 | 593 | 509 | 507 | |
| IM3011 IM3031 | 495 | 580 | 580 | 588 | 504 | 502 | |
| АДЧР250М4 | IM1081 | 515 | 600 | 600 | 608 | 524 | 522 |
| IM2081 | 535 | 620 | 620 | 628 | 544 | 542 | |
| IM3011 IM3031 | 530 | 615 | 615 | 623 | 539 | 537 | |
| АДЧР250S6 | IM1081 | 430 | 515 | 515 | 523 | 439 | 437 |
| IM2081 | 450 | 535 | 535 | 543 | 459 | 457 | |
| IM3011 IM3031 | 445 | 530 | 530 | 538 | 454 | 452 | |
| АДЧР250М6 | IM1081 | 450 | 535 | 535 | 543 | 459 | 457 |
| IM2081 | 450 | 535 | 535 | 543 | 459 | 457 | |
| IM3011 IM3031 | 465 | 550 | 550 | 558 | 474 | 472 | |
| АДЧР250S8 | IM1081 | 430 | 515 | 515 | 523 | 439 | 437 |
| IM2081 | 450 | 535 | 535 | 543 | 459 | 457 | |
| IM3011 IM3031 | 445 | 530 | 530 | 538 | 454 | 452 | |
| АДЧР250М8 | IM1081 | 460 | 545 | 545 | 553 | 469 | 467 |
| IM2081 | 480 | 565 | 565 | 573 | 489 | 487 | |
| IM3011 IM3031 | 475 | 560 | 560 | 568 | 484 | 482 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

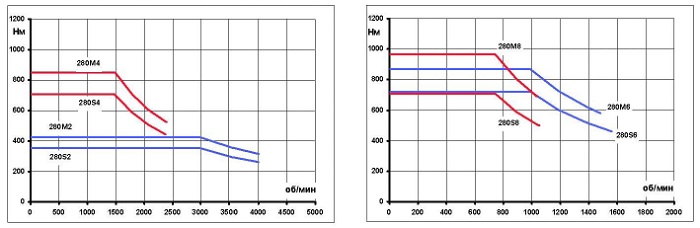

АДЧР 37 – 132 кВт. Высота оси вращения 280 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР280S2 | 110 | 3000 | 194 | 354 | 1,1 | 93,5 | 0,92 | 2,3 | 1,6 | 6,5 | 4500 | 0,85 |
| АДЧР280М2 | 132 | 3000 | 231 | 425 | 1,2 | 94,5 | 0,92 | 2,5 | 1,8 | 7,2 | 4500 | 1,02 |
| АДЧР280S4 | 110 | 1500 | 202 | 707 | 1,0 | 95,1 | 0,87 | 2,0 | 2,1 | 6,4 | 4500 | 2,19 |
| АДЧР280М4 | 132 | 1500 | 238 | 849 | 0,9 | 95,8 | 0,88 | 2,2 | 2,3 | 7,5 | 4500 | 2,7 |
| АДЧР280S6 | 75,0 | 1000 | 142 | 723 | 1,1 | 94,5 | 0,85 | 2,3 | 2,2 | 6,2 | 3000 | 3,04 |
| АДЧР280М6 | 90,0 | 1000 | 170 | 868 | 1,3 | 94,5 | 0,85 | 2,3 | 2,2 | 6,2 | 3000 | 3,25 |
| АДЧР280S8 | 55 | 750 | 108 | 710 | 1,2 | 93,6 | 0,83 | 2,0 | 1,9 | 5,9 | 2250 | 3,29 |
| АДЧР280М8 | 75 | 750 | 148 | 968 | 1,2 | 94,0 | 0,82 | 2,1 | 2,0 | 6,0 | 2250 | 4,0 |
| АДЧР280S10 | 37 | 600 | 76,5 | 599 | 1,5 | 93,0 | 0,79 | 2,5 | 1,5 | 6,5 | 1000 | 3,14 |
| АДЧР280М10 | 45 | 600 | 91,4 | 728 | 1,5 | 93,5 | 0,80 | 2,5 | 1,5 | 6,5 | 1000 | 4,07 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР280S, М | 2 | 1205 | 1465 | 1205 | 1465 | - | - | - | - |
1295/ 1335 * |
1295/ 1335 * |
1295/ 1335 * |
1350/ 1395 * |
1255 | 1080 |
| АДЧР280S, М | 4, 6, 8, 10 |
123 5 |
1495 |
123 5 |
149 5 |
- | - | - | - |
1325/ 1370 * |
1325/ 1370 * |
1325/ 1370 * |
1380/ 1425 * |
1285 | 1110 |
Примечание *- для вентиляторов с коробкой выводов
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР280S | 2 | 620 | 255 | 660 | 280 | 140 | 190 | 368 | 457 | 24 | 510 | 560 | 120 | 30 | 70 | 20 | 12 | 74.5 |
| АДЧР280М | 4 | 419 | ||||||||||||||||
| АДЧР280S | 4, 6, 8, 10 | 170 | 368 | 80 | 22 | 14 | 85 | |||||||||||
| АДЧР280М | 6, 8, 10 | 419 | ||||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР280 | FF600 | 22 | 6 | 0 | 550 | 600 | 660 | 24 | -- | 22.5° 8 отв |
Масса электродвигателей АДЧР c высотой оси вращения 280 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР280S2 | IM1001 | 685 | 775 | 788 | 800 | 703 | 695 |
| IM2001 | 720 | 810 | 913 | 835 | 738 | 733 | |
| IM3011 IM3031 | 700 | 790 | 893 | 816 | 718 | 713 | |
| АДЧР280М2 | IM1001 | 770 | 960 | 1063 | 886 | 788 | 783 |
| IM2001 | 805 | 895 | 998 | 920 | 823 | 818 | |
| IM3011 IM3031 | 785 | 875 | 978 | 900 | 803 | 798 | |
| АДЧР280S4 | IM1001 | 742 | 867 | 877 | 890 | 757 | 752 |
| IM2001 | 777 | 903 | 912 | 925 | 792 | 787 | |
| IM3011 IM3031 | 757 | 883 | 892 | 905 | 772 | 767 | |
| АДЧР280М4 | IM1001 | 855 | 980 | 990 | 1003 | 870 | 990 |
| IM2001 | 890 | 1015 | 1025 | 1038 | 905 | 900 | |
| IM3011 IM3031 | 870 | 995 | 1005 | 1018 | 885 | 880 | |
| АДЧР280S6 | IM1001 | 720 | 845 | 855 | 868 | 735 | 730 |
| IM2001 | 780 | 905 | 915 | 928 | 795 | 790 | |
| IM3011 IM3031 | 760 | 885 | 895 | 908 | 775 | 770 | |
| АДЧР280М6 | IM1001 | 780 | 905 | 915 | 928 | 795 | 790 |
| IM2001 | 815 | 940 | 950 | 963 | 830 | 825 | |
| IM3011 IM3031 | 795 | 920 | 930 | 943 | 810 | 805 | |
| АДЧР280S8 | IM1001 | 705 | 830 | 840 | 853 | 720 | 715 |
| IM2001 | 760 | 885 | 895 | 908 | 775 | 770 | |
| IM3011 IM3031 | 740 | 865 | 875 | 888 | 755 | 750 | |
| АДЧР280М8 | IM1001 | 790 | 915 | 925 | 935 | 805 | 900 |
| IM2001 | 825 | 950 | 960 | 973 | 840 | 835 | |
| IM3011 IM3031 | 805 | 930 | 940 | 953 | 820 | 815 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.

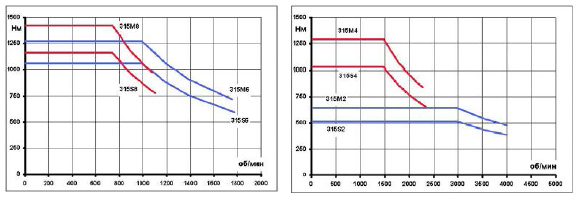

АДЧР 55 – 250 кВт. Высота оси вращения 315 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР315S2 | 160 | 3000 | 278 | 515 | 1,0 | 95,1 | 0,93 | 2,5 | 1,7 | 6,5 | 4500 | 1,42 |
| АДЧР315МА2 | 200 | 3000 | 344 | 643 | 0,9 | 95,5 | 0,93 | 2,7 | 1,8 | 8,0 | 4500 | 1,78 |
| АДЧР315МВ2 | 250 | 3000 | 427 | 803 | 0,8 | 95,5 | 0,93 | 3,0 | 2,2 | 7,8 | 4500 | 2,05 |
| АДЧР315S4 | 160 | 1500 | 287 | 1029 | 1,1 | 95,3 | 0,89 | 2,2 | 1,9 | 6,2 | 4500 | 3,57 |
| АДЧР315М4 | 200 | 1500 | 357 | 1286 | 1,1 | 95,6 | 0,89 | 2,0 | 1,9 | 6,5 | 4500 | 3,97 |
| АДЧР315S6 | 110 | 1000 | 200 | 1061 | 1,0 | 94,8 | 0,88 | 2,6 | 1,8 | 6,9 | 3000 | 4,54 |
| АДЧР315МА6 | 132 | 1000 | 235 | 1273 | 1,1 | 95,0 | 0,90 | 2,4 | 1,6 | 6,6 | 3000 | 5,13 |
| АДЧР315МВ6 | 160 | 1000 | 287 | 1543 | 0,9 | 95,1 | 0,89 | 2,4 | 2,0 | 7,7 | 3000 | 5,88 |
| АДЧР315S8 | 90 | 750 | 170 | 1162 | 1,2 | 94,3 | 0,85 | 2,1 | 1,4 | 6,0 | 2250 | 5,21 |
| АДЧР315МА8 | 110 | 750 | 206 | 1420 | 1,3 | 94,3 | 0,86 | 2,2 | 1,4 | 5,9 | 2250 | 6,03 |
| АДЧР315МВ8 | 132 | 750 | 253 | 1704 | 1,2 | 94,5 | 0,84 | 2,2 | 1,8 | 5,5 | 2250 | 6,5 |
| АДЧР315S10 | 55 | 600 | 109 | 890 | 1,5 | 93,5 | 0,82 | 2,2 | 1,6 | 6,5 | 1000 | 5,97 |
| АДЧР315МА10 | 75 | 600 | 143 | 1214 | 1,5 | 93,5 | 0,85 | 2,2 | 1,9 | 6,1 | 1000 | 6,78 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР315S | 2 | 1295 | 1555 | 1295 | 1555 | 1375 | 1635 | 1375 | 1635 | 1455* | 1455* | 1455* | 1545* | 1360 | 1160 |
| АДЧР315М | А2, В2 | 1395 | 1655 | 1395 | 1655 | 1475 | 1735 | 1475 | 1735 | 1555* | 1555* | 1555* | 1645* | 1460 | 1260 |
| АДЧР315S | 4 | 1425 | 1685 | 1425 | 1685 | 1505 | 1765 | 1505 | 1765 | 1585* | 1585* | 1585* | 1675* | 1290 | |
| АДЧР315М | 4, В6, В8 | ||||||||||||||
| АДЧР315S | 6, 8, 10, 12 | 1325 | 1585 | 1325 | 1585 | 1405 | 1665 | 1405 | 1665 | 1485* | 1485* | 1485* | 1575* | 1360 | 1190 |
| АДЧР315М | А6,А8,А10, В10 | ||||||||||||||
Примечание *- для вентиляторов с коробкой выводов
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР315S | 2 | 680 | 415 | 815 | 315 | 140 | 216 | 406 | 508 | 28 | 620 | 608 | 120 | 40 | 75 | 20 | 12 | 79.5 |
| АДЧР315М | 2 | 457 | ||||||||||||||||
| АДЧР315S | 4 | 170 | 406 | 90 | 25 | 14 | 95 | |||||||||||
| АДЧР315М | 4, В6, В8 | 457 | ||||||||||||||||
| АДЧР315S | 6, 8, 10, 12 | 406 | ||||||||||||||||
| АДЧР315М | А6, А8, А10, В10, А12, В12 | 457 | ||||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР315 | FF600 | 22 | 6 | 0 | 550 | 600 | 660 | 24 | -- | 22.5° 8 отв. |
Масса электродвигателей АДЧР c высотой оси вращения 315 мм
| Тип | Монтажное исполнение | Модификация | |||||
| О | Т | ТВ | ТДВ | ДВ | В | ||
| АДЧР315S2 | IM1001 | 970 | 1070 | 1080 | 1100 | 1005 | 1000 |
| IM2001 | 1020 | 1120 | 1130 | 1150 | 1055 | 1050 | |
| АДЧР315МА2 | IM1001 | 1110 | 1240 | 1250 | 1270 | 1145 | 1140 |
| IM2001 | 1160 | 1290 | 1300 | 1320 | 1195 | 1190 | |
| АДЧР315МВ2 | IM1001 | 1190 | 1320 | 1340 | 1360 | 1235 | 1230 |
| IM2001 | 1240 | 1370 | 1390 | 1410 | 1285 | 1280 | |
| АДЧР315S4 | IM1001 | 1057 | 1185 | 1170 | 1190 | 1095 | 1090 |
| IM2001 | 1107 | 1235 | 1220 | 1240 | 1145 | 1140 | |
| АДЧР315М4 | IM1001 | 1150 | 1280 | 1390 | 1410 | 1185 | 1180 |
| IM2001 | 1200 | 1330 | 1440 | 1460 | 1235 | 1230 | |
| АДЧР315S6 | IM1001 | 913 | 1040 | 1025 | 1045 | 950 | 945 |
| IM2001 | 963 | 1090 | 1075 | 1095 | 1100 | 995 | |
| АДЧР315МА6 | IM1001 | 1025 | 1155 | 1140 | 1160 | 1060 | 1055 |
| IM2001 | 1075 | 1205 | 1190 | 1210 | 1110 | 1105 | |
| АДЧР315МВ6 | IM1001 | 1090 | 1220 | 1205 | 1225 | 1125 | 1120 |
| IM2001 | 1140 | 1270 | 1255 | 1275 | 1175 | 1170 | |
| АДЧР315S8 | IM1001 | 965 | 1095 | 1080 | 1100 | 1000 | 995 |
| IM2001 | 1015 | 1145 | 1130 | 1150 | 1050 | 1045 | |
| АДЧР315МА8 | IM1001 | 1025 | 1155 | 1140 | 1160 | 1060 | 1055 |
| IM2001 | 1075 | 1195 | 1190 | 1210 | 1110 | 1105 | |
| АДЧР315МВ8 | IM1001 | 925 | 1055 | 1040 | 1060 | 960 | 955 |
| IM2001 | 975 | 1105 | 1090 | 1210 | 1010 | 1005 | |
*Допуск на массу +5%, ограничения в противоположную сторону не ограничиваются.
Длина электродвигателя может быть изменена по усмотрению производителя в зависимости от модификации, если не была согласована при заказе.
АДЧР 160 – 500 кВт. Высота оси вращения 355 мм
| Типоразмер двигателя | Номинальные параметры | |||||||||||
| Мощн., кВт | Скор., об/мин | Ток, А при 380В | Момент, Нм | S, % | КПД, % | Cos | Ммакс Мном | Мпуск Мном | Iпуск Iном | Макс. скор., об/мин | Дин. мом. инерц. ротора кг*м2 | |
| АДЧР355SMA2 | 250 | 3000 | 459 | 801 | 0,6 | 95,2 | 0,87 | 2,9 | 1,4 | 6,5 | 3600 | 2,7 |
| АДЧР355SMB2 | 315 | 3000 | 574 | 1008 | 0,6 | 95,9 | 0,87 | 3,3 | 1,6 | 7,7 | 3600 | - |
| АДЧР355SMC2 | 355 | 3000 | 639 | 1137 | 0,6 | 96,0 | 0,88 | 3,1 | 1,4 | 7,0 | 3600 | - |
| АДЧР355SMLB2 | 400 | 3000 | 718 | 1281 | 0,6 | 96,2 | 0,88 | 3,0 | 1,5 | 7,9 | 3600 | - |
| АДЧР355SMLC2 | 450 | 3000 | 807 | 1441 | 0,6 | 96,3 | 0,88 | 3,0 | 1,4 | 7,7 | 3600 | - |
| АДЧР355SMA4 | 250 | 1500 | 467 | 1604 | 0,8 | 95,5 | 0,85 | 2,8 | 2,3 | 7,0 | 2700 | 5,6 |
| АДЧР355SMB4 | 315 | 1500 | 594 | 2022 | 0,8 | 95,7 | 0,84 | 2,9 | 2,5 | 7,3 | 2700 | 6,2 |
| АДЧР355SMC4 | 355 | 1500 | 652 | 2278 | 0,8 | 95,9 | 0,86 | 2,7 | 2,2 | 6,6 | 2700 | 6,8 |
| АДЧР355MLB4 | 400 | 1500 | 716 | 2566 | 0,8 | 96,4 | 0,88 | 3,0 | 1,5 | 7,0 | 2700 | 7,7 |
| АДЧР355MLC4 | 450 | 1500 | 805 | 2886 | 0,8 | 96,5 | 0,88 | 3,0 | 1,5 | 7,0 | 2700 | 7,7 |
| АДЧР355MLD4 | 500 | 1500 | 895 | 3207 | 0,8 | 96,5 | 0,88 | 3,0 | 1,5 | 7,0 | 2700 | 7,7 |
| АДЧР355SMA6 | 160 | 1000 | 311 | 1539 | 0,7 | 95,2 | 0,82 | 2,3 | 1,9 | 6,2 | 2600 | 7,7 |
| АДЧР355SMB6 | 200 | 1000 | 382 | 1924 | 0,7 | 95,8 | 0,83 | 2,3 | 1,9 | 6,4 | 2600 | 8,9 |
| АДЧР355MLA6 | 250 | 1000 | 478 | 2407 | 0,7 | 96,0 | 0,83 | 2,3 | 1,9 | 6,5 | 2600 | 10,6 |
| АДЧР355MLB6 | 315 | 1000 | 600 | 3033 | 0,7 | 96,1 | 0,83 | 2,4 | 2,0 | 6,6 | 2600 | 13,2 |
| АДЧР355MLC6 | 355 | 1000 | 676 | 3414 | 0,7 | 96,2 | 0,83 | 2,5 | 1,9 | 6,7 | 2600 | 14,2 |
| АДЧР355SMA8 | 132 | 750 | 274 | 1697 | 0,9 | 95,1 | 0,77 | 2,3 | 1,6 | 5,9 | 2400 | 7,2 |
| АДЧР355SMB8 | 160 | 750 | 327 | 2057 | 0,9 | 95,5 | 0,78 | 2,4 | 1,7 | 6,0 | 2400 | 8,8 |
| АДЧР355MLA8 | 200 | 750 | 413 | 2571 | 0,9 | 95,7 | 0,77 | 2,7 | 1,8 | 6,3 | 2400 | 10,5 |
| АДЧР355MLB8 | 250 | 750 | 502 | 3209 | 0,9 | 95,9 | 0,79 | 2,8 | 1,7 | 6,3 | 2400 | 12,9 |
| Тип двигателя | Число полюсов | Рис.10 | Рис.7-9 | ||||||||||||
| Вентилятор-"наездник" | Встроенный электровентилятор | IC0141 | |||||||||||||
| В | ДВ | ТВ | ТДВ | В | ДВ | ТВ | ТДВ | Т | О | ||||||
| L | LC | L | LC | L | LC | L | LC | L | L | L | L | L | L | ||
| АДЧР355S | 2 | 1295 | 1555 | 1295 | 1555 | 1375 | 1635 | 1375 | 1635 | 1455* | 1455* | 1455* | 1545* | 1360 | 1160 |
| АДЧР355М | А2, В2 | 1395 | 1655 | 1395 | 1655 | 1475 | 1735 | 1475 | 1735 | 1555* | 1555* | 1555* | 1645* | 1460 | 1260 |
| АДЧР355S | 4 | 1425 | 1685 | 1425 | 1685 | 1505 | 1765 | 1505 | 1765 | 1585* | 1585* | 1585* | 1675* | 1290 | |
| АДЧР355М | 4, В6, В8 | ||||||||||||||
| АДЧР355S | 6, 8, 10, 12 | 1325 | 1585 | 1325 | 1585 | 1405 | 1665 | 1405 | 1665 | 1485* | 1485* | 1485* | 1575* | 1360 | 1190 |
| АДЧР355М | А6,А8,А10, В10 | ||||||||||||||
Примечание *- для вентиляторов с коробкой выводов
| Тип двигателя | Число полюсов | Рис. 7-10 | ||||||||||||||||
| AC | AD | HD | H | E | C | B | A | K | BB | AB | AA | HA | D | F | GD | GA | ||
| АДЧР355SM | 2 | 730 | 300 | 925 | 355 | 170 | 254 | 500/ 560 |
610 | 28 | 660 | 715 | - | 55 | 85 | 22 | 14 | 90 |
| АДЧР355ML | 2 | 560/ 630 |
730 | |||||||||||||||
| АДЧР355SM | 4,6,8 | 210 | 500/ 560 |
660 | 100 | 28 | 16 | 106 | ||||||||||
| АДЧР355ML | 4,6,8 | 560/ 630 |
730 | |||||||||||||||
| Тип двигателя | Номер фланца | Размеры фланцев, мм. Рис. 8-10 | ||||||||
| LA | T | R | N | M | P | S | 45° | 22.5° | ||
| АДЧР355 | FF740 | 25 | 6 | 0 | 680 | 740 | 800 | 24 | -- | 22.5° 8 отв. |
Каталог электродвигателей АДЧР
Каталог частотно-регулируемых электродвигателей серии АДЧР
Бланк заказа электродвигателя АДЧР
Для правильного изготовления заполните как можно подробнее бланк заказа на электродвигатель
Выбор модификации электродвигателя АДЧР
НУЖНА ПОМОЩЬ С ПОДБОРОМ?
ЗВОНИТЕ: 8 (4922) 53-83-00
ОСТАЛИСЬ ВОПРОСЫ?
ЗВОНИТЕ НАМ: 8 (4922) 53-83-00
