Преобразователи частоты

Предлагаем серию преобразователей частоты, используемых для управления асинхронным электродвигателем переменного тока типа АДЧР.

Данная серия может быть использована для управления моментом и работы с энкодерами. Устройства могут применяться для работы со станками, насосами, шредерами, дробилками, компрессорами, тележками и многим другим оборудованием.

Так же предлагаем электродвигатели АДЧР для работы
частотно-регулируемого привода в составе с преобразователем частоты

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ДОКУМЕНТЫ ЗАКАЗАТЬ

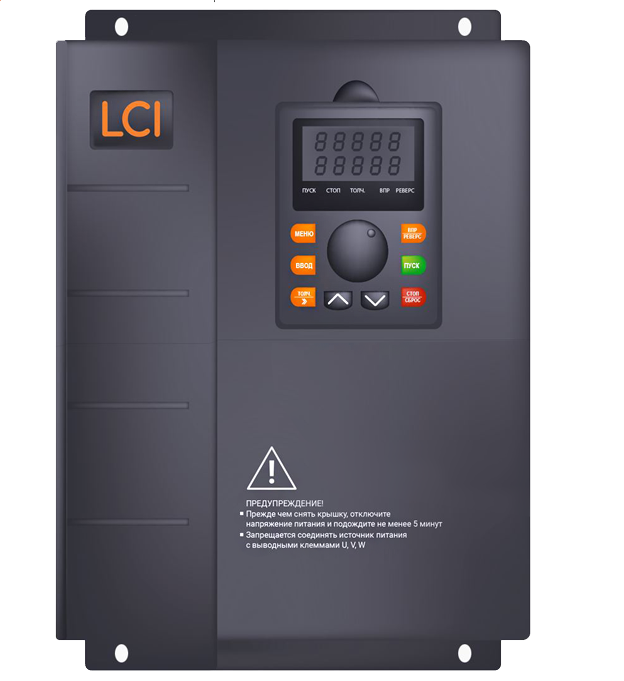

Преобразователи для частотно-регулируемых электродвигателей АДЧР

Данные преобразователи частоты были разработаны для общепромышленных применений и могут использоваться в самых разных промышленных отраслях. Частотные преобразователи позволяют регулировать скорость и момент, а также обеспечивают защиту асинхронных трехфазных электродвигателей типа АДЧР мощностью от 0.4 до 1400 кВт.

Принцип работы данных преобразователей построен на том, что выпрямитель преобразует трехфазное переменное напряжение в постоянное, а группа электролитических конденсаторов звена постоянного тока стабилизируют постоянное напряжение. При помощи IGBT-модулей постоянное напряжение преобразуется в переменное. В случае работы с высокоинерционными нагрузками, когда напряжение в цепи превышает максимальный уровень, к клеммам звена постоянного тока (ЗПТ) подключается тормозной комплект.

В преобразователях частоты данных серий можно реализовать векторное управление с замкнутым контуром двигателями с различной нагрузкой, при помощи датчиков положения различных типов. В данных сериях осуществлена поддержка инкрементальных энкодеров. Для подключения дифференциального энкодера применима плата расширения.

Поддерживаемые платы расширения

Плата расширения для инкрементального энкодера с дифференциальными выходами.

Поддерживает дифференциальный входной сигнал А, B, Z, А, B, Z
Максимальная частота: 100 кГц. Напряжение питания: 5/12 В (В зависимости от положения джемпера J1)

Плата расширения импульсных входов.

Плата расширения для задания опорной частоты преобразователя импульсным сигналом до 100 кГц

Плата расширения импульсных выходов.

Плата расширения для вывода требуемых показателей преобразователя импульсным сигналом до 100 кГц

Тормозные модули

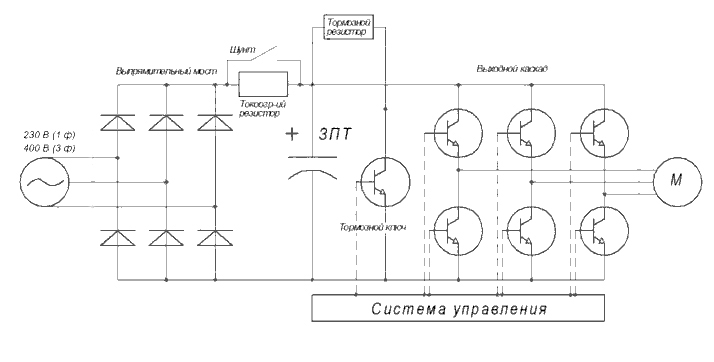

К преобразователям частоты мощностью менее 22 кВт может быть подключён тормозной резистор.

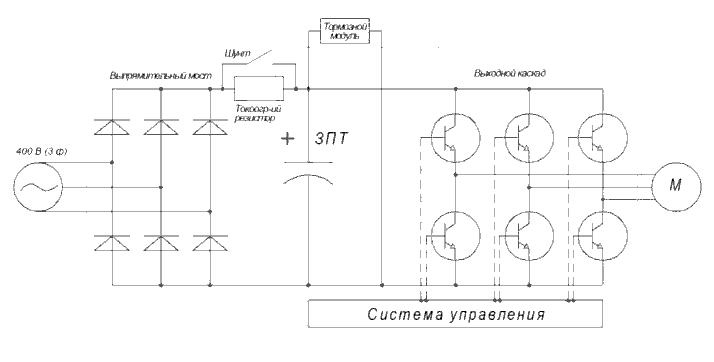

К моделям мощностью более 30 кВт может быть подключён дополнительно тормозной прерыватель с комплектом тормозных резисторов.

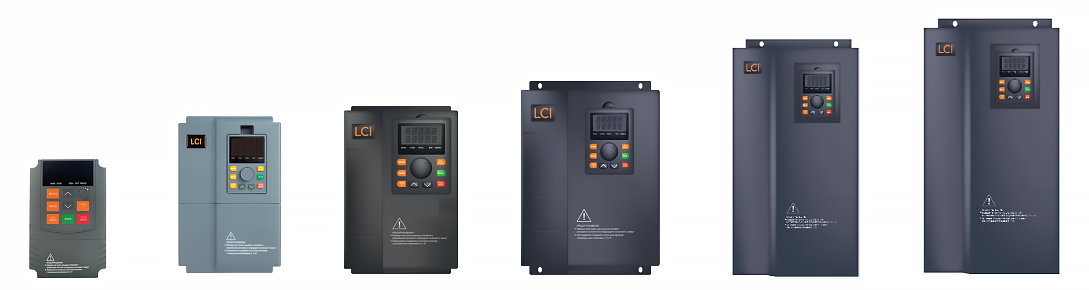

Характеристики преобразователей частоты серии LCI

Модель	Ном. мощность (кВт)	Ном. ток на входе (A)	Ном. ток на выходе (A)	Соответству- ющий дв.(кВт)
LCI-G0.4-2B / LCI-G0.4-2B (S)	0.4	5.0	2.0	0.4
LCI-G0.55-2B	0.55	5.4	4.0	0.55
LCI-G0.75-2B / LCI-G0.75-2B (S)	0.75	8.2	5.0	0.75
LCI-G1.5-2B / LCI-G1.5-2B (S)	1.5	14.0	7.0	1.5
LCI-G2.2-2B / LCI-G2.2-2B (S)	2.2	23.0	10.0	2.2
LCI-G4.0-2B	4.0	30	15.0	4.0

Модель	Ном. мощность (кВт)	Ном. ток на входе (A)	Ном. ток на выходе (A)	Соотв-щий двигатель(кВт)
LCI-G0.4/P0.75-4B	0.4/0.75	1.8/3.4	1.3/2.5	0.4/0.75
LCI-G0.75-4B (S)	0.75	3.4	2.5	0.75
LCI-G0.75/P1.5-4B	0.75/1.5	3.4/5.0	2.5/3.7	0.75/1.5
LCI-G1.5-4B (S)	1.5	5.0	3.7	1.5
LCI-G1.5/P2.2-4B	1.5/2.2	5.0/5.8	3.7/5.0	1.5/2.2
LCI-G2.2-4B (S)	2.2	5.8	5.0	2.2
LCI-G2.2/P4.0-4B	2.2/4.0	5.8/10.5	5.0/8.5	2.2/4.0
LCI-G4.0-4B (S)	4.0	10.5	8.5	4.0
LCI-G4.0/5.5-4B	4.0/5.5	10.5/14.6	8.5/13	4.0/5.5
LCI-G5.5/P7.5-4B	5.5/7.5	14.6/20.5	13/18	5.5/7.5
LCI-G7.5/P11-4B	7.5/11	20.5/26	18/24	7.5/11
LCI-G11/P15-4B	11/15	26/35	24/30	11/15
LCI-G15/P18.5-4B	15/18.5	35/38.5	30/37	15/18.5
LCI-G18.5/P22-4B	18.5/22	38.5/46.5	37/46	18.5/22
LCI-G22/P30-4B	22/30	46.5/62	46/58	22/30
LCI-G30/P37-4	30/37	62/76	58/75	30/37
LCI-G37/P45-4	37/45	76/92	75/90	37/45
LCI-G45/P55-4	45/55	92/113	90/110	45/55
LCI-G55/P75-4	55/75	113/157	110/150	55/75
LCI-G75/P90-4	75/90	157/180	150/170	75/90
LCI-G90/P110-4	90/110	180/214	170/210	90/110
LCI-G110/P132-4	110/132	214/256	210/250	110/132
LCI-G132/P160-4	132/160	256/307	250/300	132/160
LCI-G160/P185-4	160/185	307/346	300/340	160/185
LCI-G185/P200-4	185/200	346/385	340/380	185/200
LCI-G200/P220-4	200/220	385/433	380/430	200/220
LCI-G220/P250-4	220/250	433/468	430/465	220/250
LCI-G250/P280-4	250/280	468/525	465/520	250/280
LCI-G280/P315-4	280/315	525/590	520/585	280/315
LCI-G315/P355-4	315/355	590/665	585/650	315/355
LCI-G355/P400-4	355/400	665/785	650/754	355/400
LCI-G400/P450-4	400/450	785/883	754/850	400/450

Модель	Ном. мощность (кВт)	Ном. ток на входе (A)	Ном. ток на выходе (A)	Соотв-щий двигатель(кВт)
LCI-G18.5-6	18.5	23	20	18.5
LCI-G22-6	22	27	24	22
LCI-G30-6	30	37	33	30
LCI-G37-6	37	46	41	37
LCI-G45-6	45	56	50	45
LCI-G55-6	55	70	62	55
LCI-G75-6	75	90	85	75
LCI-G90-6	90	105	102	90
LCI-G110-6	110	130	125	110
LCI-G132-6	132	170	150	132
LCI-G160-6	160	200	175	160
LCI-G187-6	187	218	198	187
LCI-G200-6	200	235	215	200
LCI-G220-6	220	247	245	220
LCI-G250-6	250	265	260	250
LCI-G280-6	280	305	299	280
LCI-G315-6	315	350	330	315
LCI-G350-6	350	382	374	350
LCI-G400-6	400	435	410	400
LCI-G500-6	500	595	550	500
LCI-G560-6	560	605	590	560
LCI-G630-6	630	695	680	630
LCI-G710-6	710	770	750	710
LCI-G800-6	800	883	860	800
LCI-G900-6	900	968	950	900
LCI-G1000-6	1000	1077	1050	1000
LCI-G1250-6	1250	1333	1310	1250
LCI-G1400-6	1400	1477	1450	1400
