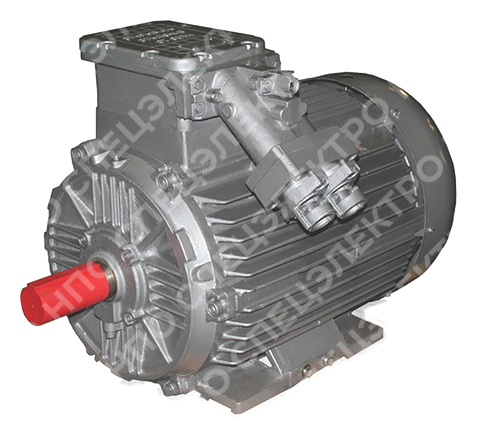

Электродвигатели взрывозащищенные ВРА

Электродвигатели серии ВРА предназначены для работы в подземных выработках шахт, рудников, а также в их наземных строениях, опасных по рудничному газу и пыли. Электродвигатели отличаются высокой надежностю, современной технологией изготовления, высоким КПД до 95.8%, низким уровнем шума и низкими рабочими температурами.

Характерные особенности электродвигателей ВРА

  • Степень взрывозащиты РВ Exdl
  • Мощность 4 кВт - 132 кВт
  • Напряжение 380/660В
  • Климатическое исполнение У2.5, Т2.5

Статор электродвигателей ВРА представляет собой литой из серого чугуна корпус, внутри которого крепится сердечник статора, собранный из листов электротехнической стали, в пазы которого уложена обмотка. Изоляция статорной обмотки соответствует классу нагревостойкости не ниже F по ГОСТ 8865. Подшипниковые щиты и крышки, детали коробки выводов и кабельного ввода выполняются литыми из серого чугуна. Ротор электродвигателей ВРА короткозамкнутый, состоит из сердечника, шихтованного из листов электротехнической стали, залитого алюминием и напрессованного на вал. Вал изготовлен из стали 45. Коробка выводов укомплектована силовыми проходными зажимами и контрольными изоляторами, предназначенными для подключения датчиков температурной защиты обмотки, антиконденсатных нагревателей или датчиков контроля температуры подшипников.

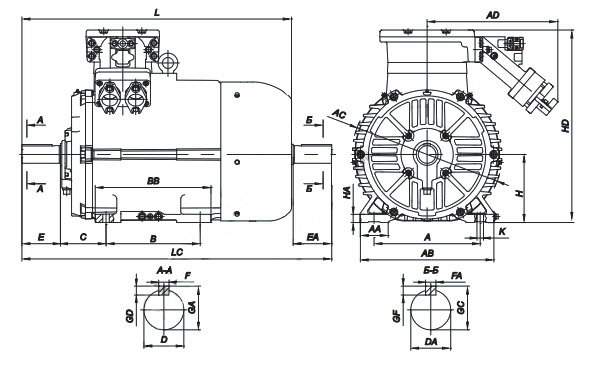

Размеры электродвигателей ВРА

Тип двигателя
L LC AD HD AC E EA B BB C R F FA A AB AA H GD GF GC GA HA D DA K
BPA132S4-8 470 558 190 395 290 80 80 140 175 89 0 10 10 216 260 42 132 8 8 41 41 14 38 38 12
ВРА132М2-8 508 596 190 395 290 80 80 178 215 89 0 10 10 216 260 42 132 8 8 41 41 14 38 38 12
BPA160S2 720 842 280 490 340 110 110 178 230 108 0 12 12 254 304 50 160 8 8 45 45 20 42 42 15
BPA160S4-8 720 842 280 490 340 110 110 178 230 108 0 14 12 254 304 50 160 9 8 45 51,5 20 48 42 15
ВРА160М2 750 872 280 490 340 110 110 210 260 108 0 12 12 254 304 50 160 8 8 45 45 20 42 42 15
ВРА160М4-8 750 872 280 490 340 110 110 210 260 108 0 14 12 254 304 50 160 9 8 45 51,5 20 48 42 15
BPA180S2 700 815 325 525 380 110 110 203 270 121 0 14 14 279 320 60 180 9 9 52 52 22 48 48 15
BPA180S4 700 815 325 525 380 110 110 203 270 121 0 16 14 279 320 60 180 10 9 52 59 22 55 48 15
ВРА180М2 720 855 325 525 380 110 110 241 310 121 0 14 14 279 320 60 180 9 9 52 52 22 48 48 15
ВРА180М4-8 720 855 325 525 380 110 110 241 310 121 0 16 14 279 320 60 180 10 9 52 59 22 55 48 15
ВРА200М2 775 855 325 560 410 110 110 267 345 133 0 16 16 318 395 90 200 10 10 59 59 28 55 55 19
ВРА200М4-8 805 890 325 560 410 140 110 267 345 133 0 18 16 318 395 90 200 11 10 59 64 28 60 55 19
BPA200L2 815 930 325 560 410 110 110 305 383 133 0 16 16 318 395 90 200 10 10 59 59 28 55 55 19
BPA200L4-8 845 960 325 560 410 140 110 305 383 133 0 18 16 318 395 90 200 11 10 59 64 28 60 55 19
ВРА225М2 850 965 325 610 445 110 110 311 375 149 0 16 16 356 425 100 225 10 10 59 59 30 55 55 19
ВРА225М4-8 880 1025 325 610 445 140 140 311 375 149 0 18 18 356 425 100 225 11 11 64 69 30 65 60 19
BPA250S2 1000 1145 485 710 550 140 140 311 425 168 0 18 18 406 490 100 250 11 11 69 69 30 65 65 24
ВРА250М2 1000 1145 485 710 550 140 140 349 425 168 0 18 18 406 490 100 250 11 11 69 69 30 65 65 24
BPA250S4-8 1000 1145 485 710 550 140 140 311 425 168 0 20 20 406 490 100 250 12 12 74,5 79,5 30 75 70 24
ВРА250М4-8 1000 1145 485 710 550 140 140 349 425 168 0 20 20 406 490 100 250 12 12 74,5 79,5 30 75 70 24
BPA280S2 1150 1295 485 780 625 140 140 368 510 190 0 20 18 457 560 140 280 12 11 69 74,5 30 70 65 24
ВРА280М2 1150 1295 485 780 625 140 140 419 510 190 0 20 18 457 560 140 280 12 11 69 74,5 30 70 65 24
BPA280S4-10 1180 1325 485 780 625 170 140 368 510 190 0 22 18 457 560 140 280 14 11 69 85 30 80 65 24
ВРА280М4-10 1180 1325 485 780 625 170 140 419 510 190 0 22 18 457 560 140 280 14 11 69 85 30 80 65 24

Характеристики электродвигателей ВРА

Тип Ном. мощн. кВт n ном. об/мин КПД % Коэф. мощн. Ном. ток при 380В, А Ном. момент, H*м Мпуск. Мном. Iпуск, Iном. Ммакс. Мном. Динам. мом. инерц. ротора кг*м2 Масса, кг
2p=2; n=2000 об/мин
ВРА132М2 11 2910 88,0 0,9 21,1 36,1 1,8 7,5 2,8 0,024 95
BPA160S2 15 2930 90,0 0,88 28,8 48,5 2,2 7 2,9 0,039 170
ВРА160М2 18,5 2930 90,0 0,89 35,1 60,3 2,4 7 3 0,045 180
BPA180S2 22 2910 88,0 0,89 42,7 72,2 2 7 2,7 0,063 198
ВРА180М2 30 2925 90,5 0,85 59,5 97,9 2,2 7,5 3 0,076 221
ВРА200М2 37 2940 93,0 0,89 68 120 2,4 7 2,8 0,13 295
BPA200L2 45 2940 93,0 0,89 82,6 146 2,4 7 2,8 0,15 315
ВРА225М2 55 2955 93,0 0,9 100,9 178 2,1 6,9 2,7 0,21 371
BPA250S2 75 2960 93,6 0,92 132 242 2 7,5 3 0,47 615
ВРА250М2 90 2955 93,5 0,93 157 291 1,8 7 2,7 0,52 645
BPA280S2 110 2965 93,5 0,92 195 354 1,6 6,5 2,3 0,85 855
ВРА280М2 132 2965 94,2 0,92 232 425 1,8 7,2 2,5 1,02 940
2p=4; n=1500 об/мин
BPA132S4 7,5 1440 87,5 0,86 15,1 49,7 2,1 7 2,6 0,032 86
ВРА132М4 11 1445 88,5 0,85 22,2 72,7 2,3 7,5 3,2 0,045 102
BPA160S4 15 1450 89,0 0,85 30,1 98,7 2,2 6,5 2,6 0,075 175
ВРА160М4 18,5 1450 89,5 0,86 36,5 122 2,2 6,5 2,6 0,087 190
BPA180S4 22 1460 90,0 0,84 44,2 144 1,7 7 2,7 0,16 205
ВРА180М4 30 1460 90,5 0,85 59,3 196 1,7 7 2,7 0,2 234
BPA200L4 37 1460 92,0 0,85 71,9 242 2,5 6,5 2,6 0,27 295
ВРА200М4 45 1460 92,0 0,85 87,5 294 2,5 6,8 2,6 0,32 320
ВРА225М4 55 1475 93,0 0,86 105 356 2,3 6,5 2,5 0,5 380
BPA250S4 75 1485 94,3 0,86 142 482 2,2 7,2 2,3 1 625
ВРА250М4 90 1485 94,8 0,87 164 579 2,2 7,2 2,3 1,2 660
BPA280S4 110 1485 95,1 0,87 202 707 2,1 6,5 2 2,19 915
ВРА280М4 132 1485 95,8 0,88 238 848 2,3 7,5 2,2 2,7 1030
2p=6; n=1000 об/мин
BPA132S6 5,5 960 85,0 0,8 12,3 54,7 2 6,5 2,4 0,048 81
ВРА132М6 7,5 960 85,5 0,81 16,5 74,6 2,2 6,5 2,5 0,067 100
BPA160S6 11 970 87,0 0,81 23,7 108 1,8 6,5 2,7 0,11 175
ВРА160М6 15 970 88,0 0,84 30,8 148 1,8 6,5 2,5 0,15 200
ВРА180М6 18,5 975 89,5 0,83 37,8 181 1,8 6,5 2,5 0,27 225
ВРА200М6 22 975 90,0 0,84 44,2 215 2,2 6 2,2 0,41 285
BPA200L6 30 975 90,0 0,84 60,3 294 2,2 6 2,6 0,46 320
ВРА225М6 37 980 91,0 0,84 73,6 360 2,3 6,4 2,4 0,65 380
BPA250S6 45 985 93,2 0,84 87,5 436 2 6,2 2 1,2 575
ВРА250М6 55 985 92,6 0,84 108 533 2 6,2 2 1,3 590
BPA280S6 75 990 94,5 0,85 142 723 2,2 6,2 2,3 3,04 885
ВРА280М6 90 985 94,5 0,85 171 868 2,2 6,2 2,3 3,25 980
2p=8; n=750 об/мин
BPA132S8 4 715 83,0 0,7 10,5 53,4 1,9 5 2,3 0,053 85
ВРА132М8 5,5 715 83,0 0,74 13,6 73,4 1,9 5,5 2,4 0,074 99
BPA160S8 7,5 725 86,0 0,7 18,9 98,7 1,6 5 2,4 0,11 175
ВРА160М8 11 725 86,0 0,73 26,6 145 1,6 5 2,2 0,15 195
ВРА180М8 15 730 86,0 0,78 34 196 1,6 5,5 2,2 0,27 225
ВРА200М8 18,5 735 88,0 0,76 43 240 2 6,4 2,6 0,41 285
BPA200L8 22 730 88,0 0,78 49 288 2 6 2,5 0,47 310
ВРА225М8 30 735 91,0 0,8 62,6 390 2,1 5,4 2,2 0,7 380
BPA250S8 37 740 92,0 0,72 83,7 478 1,8 6,5 2,6 1,2 575
ВРА250М8 45 740 93,0 0,73 98 581 1,8 6,8 2,6 1,4 605
BPA280S8 55 740 93,6 0,83 108 709 1,9 5,9 2 3,29 870
ВРА280М8 75 740 94,3 0,84 148 967 2 6 2,1 4 965
2p=10; n=500 об/мин
BPA280S10 37 490 93,0 0,79 76,6 598 1,5 6,5 2,5 3,14 880
ВРА280М10 45 490 93,5 0,8 91,6 728 1,5 6,5 2,5 4,07 935
