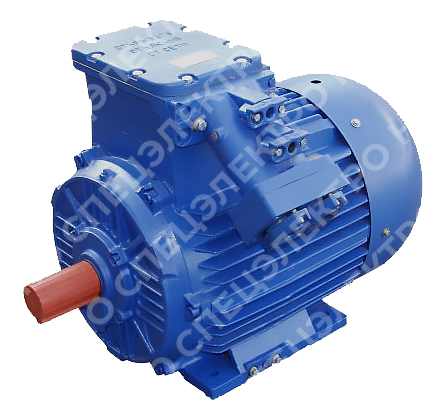

Электродвигатели взрывозащищенные ВА

Электродвигатели применяются для привода механизмов в газовой, химической, нефтедобывающей и других отраслях промышленности, где есть возможность образования взрывоопасных смесей газов и паров с воздухом (категории IIA, IIВ, по ГОСТ Р 51330.11 и группы воспламеняемости Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5).

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

Характерные особенности электродвигателей ВА

Климатическое исполнение У2, УХЛ2, Т2 по ГОСТ 15150;
Стандартная степень защиты двигателей IP54 по ГОСТ 17494.

Стандарт взрывобезопасности 1ExdllBT4x по ГОСТ Р 51330
Напряжение питания 380V (220, 660V)
Климатическое исполнение У2, УХЛ2, Т2 по ГОСТ 15150
Степень защиты IP54 по ГОСТ 17494

Размеры электродвигателей ВА

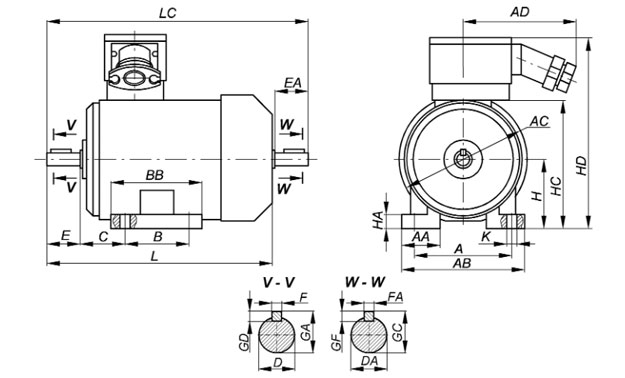

Монтажное исполнение IM 1...1, IM 1...2

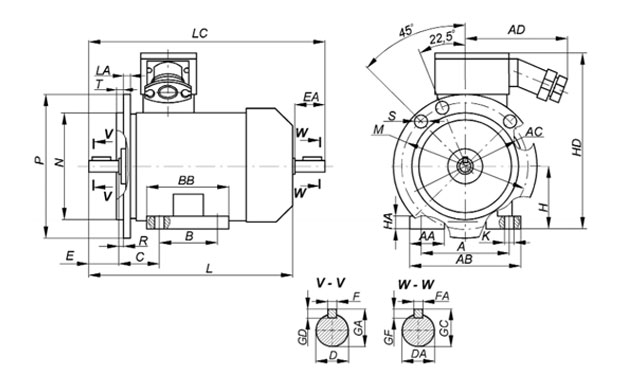

Монтажное исполнение IM 2...1, IM 2...2

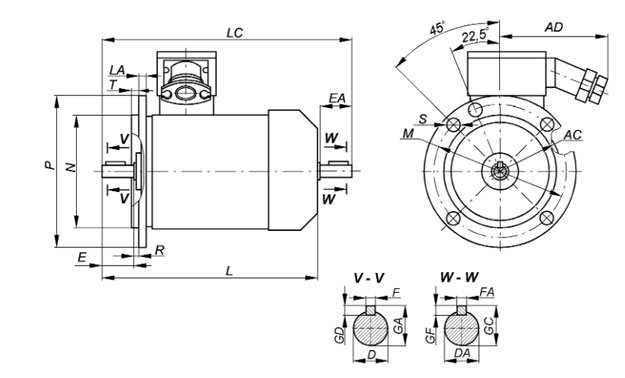

Монтажное исполнение IM 3...1, IM 3...2

Тип двигателя	Число полюсов	Габаритные размеры, мм						Установочные и присоединительные размеры, мм
		L	LC	AD	HD	P	AC	E	EA	B	BB	T	LA	C	R	F	FA	A	AB
ВА132S	4, 6, 8	460	548	145	395	350	80	140	290	80	10	14	0	175	5	89	10	216	260
ВА132М	2, 4, 6, 8	498	586					178						215
ВА160S	2	710	832	260	490	350	340	110		178	230	17		108		12	12	254	304
	4, 6, 8															14
ВА160М	2	740	862							210	260					12
	4, 6, 8															14
ВА180S	2	690	805	305	525	400	380			203	270			121			14	279	320
	4															16
ВА180М	2	730	845							241	310					14
	4, 6, 8															16
ВА200М	2	765	880		560	450	410			267	345	16		133			16	318	395
	4, 6, 8	795	910					140	110							18
ВА200L	2	805	920					110		305	383					16
	4, 6, 8	835	950					140								18
ВА225М	2	840	955		610	550	445	110		311	375	20		149		16		356	425
	4, 6, 8	870	1015					140	140							18	18
ВА250S, М	2	990	1135	465	710	550	550	140		311, 349	425	21		168		18		406	490
	4, 6, 8	990	1135					140								20	20
ВА280S, М	2	1140	1285		780	660	625	140		368, 419	510	6		23	190		18	457	560
	4, 6, 8	1170	1315					170								22

Тип двигателя	Число полюсов	Установочные и присоединительные размеры, мм
		AA	H	GD	GF	GA	GC	HA	HC	D	DA	K	M	S	N	45°	22,5°
ВА132S	4, 6, 8	42	132	8	8	41	14	41	292	12	38	38	300	19	250	45°	--
ВА132М	2, 4, 6, 8
ВА160S	2	50	160	8	8	45	45	20	362	42	42	15
	4, 6, 8			9		51,5				48
ВА160М	2			8		45				42
	4, 6, 8			9		51,5				48
ВА180S	2	60	180		9	52	52	22	398		48		350		300
	4			10		59				55
ВА180М	2			9		52				48
	4, 6, 8			10		59				55
ВА200М	2	90	200		10		59	28	435		55	19	400		350	--	22,5°
	4, 6, 8			11		64				60
ВА200L	2			10		59				55
	4, 6, 8			11		64				60
ВА225М	2	100	225	10		59		30	480	55			500		450
	4, 6, 8			11	11	69	64			65	60
ВА250S, М	2	100	250	11		69	69		-	65	65	24	500	19	450
	4, 6, 8			12	12	79,5	74,5			75	70
ВА280S, М	2	120	280	12	11	74,5	69		-	70	65		600	24	550
	4, 6, 8			14		85				80

Характеристики электродвигателей ВА

Марка двигателя	Pном, кВт	Частота вращения, об/мин	КПД, %	Iном, при 380В, А	Мном, Нм	Мп/МномНм	Iп/Iном	Ммах/Мном	Масса, кг
n = 3000 об/мин
ВА132М2	11	2910	88	21,1	36,1	1,8	7,5	2,8	95
BA160S2	15	2930	90	28,8	48,5	2,2	7	2,9	170
ВА160М2	18,5	2930	90	35,1	60,3	2,4	7	3	180
BA180S2	22	2910	88	42,7	72,2	2	7	2,7	198
ВА180М2	30	2925	90,5	59,5	97,9	2,2	7,5	3	221
ВА200М2	37	2940	93	68	120	2,4	7	2,8	295
BA200L2	45	2940	93	82,6	146	2,4	7	2,8	315
ВА225М2	55	2955	93	101	178	2,1	6,9	2,7	371
BA250S2	75	2960	93,6	132	242	2	7,5	3	615
ВА250М2	90	2955	93,5	157	291	1,8	7	2,7	645
BA280S2	110	2965	93,5	194	354	1,6	6,5	2,3	855
ВА280М2	132	2965	94,5	231	425	1,8	7,2	2,5	940
n = 1500 об/мин
ВА80МА4	1,1	1420	74	2,8	7,4	2,1	5	2,4	38
ВА80МВ4	1,5	1410	75	3,8	10,1	2,1	5	2,4	40
ВА112М4	5,5	1440	86	11,7	36,5	2,5	7	3	79
BA132S4	7,5	1440	87,5	15,1	49,7	2,1	7	2,6	86
ВА132М4	11	1445	88,5	22,2	72,7	2,3	7,5	3,2	102
BA160S4	15	1450	89	30,1	98,7	2,2	6,5	2,6	175
ВА160М4	18,5	1450	89,5	36,5	122	2,2	6,5	2,6	190
BA180S4	22	1460	90	44,2	144	1,7	7	2,7	205
ВА180М4	30	1460	90,5	59,3	196	1,7	7	2,7	234
ВА200М4	37	1460	92	71,9	242	2,5	6,5	2,6	295
BA200L4	45	1460	92	87,5	294	2,5	6,8	2,6	320
ВА225М4	55	1475	93	105	356	2,3	6,5	2,5	380
BA250S4	75	1485	94,3	142	482	2,2	7,2	2,3	625
ВА250М4	90	1485	95	164	579	2,2	7,3	2,3	665
BA280S4е	110	1485	95,1	202	707	2,1	6,4	2	915
ВА280М4е	132	1485	95,8	238	849	2,3	7,5	2,2	1030
n = 1000 об/мин
ВА80МА6	0,75	930	71	2,3	7,7	2	4,5	2,2	38
ВА80МВ6	1,1	930	71	3,3	11,3	2	4,1	2,2	40
ВА112МА6	3	950	81	7,2	30,1	2,2	5,5	2,6	73,5
ВА112МВ6	4	945	82	9,3	40,4	2,2	5,5	2,6	78
BA132S6	5,5	960	85	12,3	54,7	2	6,5	2,4	81
ВА132М6	7,5	960	85,5	16,5	74,6	2,2	6,5	2,5	100
BA160S6	11	970	87	23,7	108	1,8	6,5	2,7	175
ВА160М6	15	970	88	30,8	148	1,8	6,5	2,5	200
ВА180М6	18,5	975	89,5	37,8	181	1,8	6,5	2,5	225
ВА200М6	22	975	90	44,2	215	2,2	6	2,2	285
BA200L6	30	975	90	60,3	294	2,2	6	2,6	320
ВА225М6	37	980	91	73,6	360	2,3	6,4	2,4	379
BA250S6	45	985	93	87,5	436	2	6,2	2	575
ВА250М6	55	985	92,5	108	533	2	6,2	2	590
BA280S6е	75	990	94,5	142	723	1,9	6,2	2	885
ВА280М6е	90	990	94,5	170	868	1,9	6,2	2,2	945
n = 750 об/мин
ВА112МА8	2,2	715	79	6,3	29,4	2,5	5	2,8	73,5
ВА112МВ8	3	710	77,5	8,6	40,3	2,1	4,5	2,4	77,5
BA132S8	4	715	83	10,5	53,4	1,9	5	2,3	85
ВА132М8	5,5	715	83	13,6	73,4	1,9	5,5	2,4	99
BA160S8	7,5	725	86	18,9	98,7	1,6	5	2,4	175
ВА160М8	11	725	86	26,6	145	1,6	5	2,2	195
ВА180М8	15	730	86	34	196	1,6	5,5	2,2	225
ВА200М8	18,5	735	88	43	240	2	6,4	2,6	285
BA200L8	22	730	88	49	288	2	6	2,5	310
ВА225М8	30	735	91	62,6	390	2,1	5,4	2,2	380
BA250S8	37	740	92	83,7	478	1,8	6,5	2,6	575
ВА250М8	45	740	93	98	581	1,8	6,8	2,6	605
