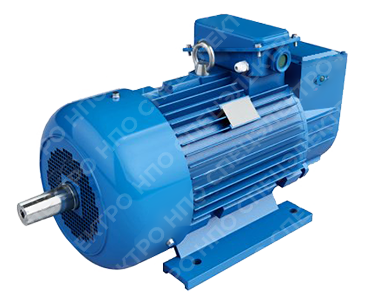

Крановые электродвигатели MTH, MTKH
Электродвигатель крановый серии МТН применяется для работы в кратковременных и повторно-кратковременных режимах, в том числе с частыми пусками и электрическим торможением. Двигатели МТН используются в различных отраслях промышленности для привода грузоподъемных механизмов. Электродвигатели привода кранов серии МТН могут быть использованы для механизмов длительного режима работы.
Характерные особенности электродвигателей MTH, MTKH
- Степень защиты (стандартная) – IP54
- Нагревостойкость класса – H по ГОСТ 8865-93
- Климатическое исполнение – У, УХЛ, ХЛ, Т, О
- Категории размещения – 1, 2, 3
Варианты монтажного исполнения:
- 1001 на лапах с одним цилиндрическим концом вала
- 1002 на лапах с двумя цилиндрическими концами вала
- 2001 на лапах с фланцем с одним цилиндрическим концом вала
- 2002 на лапах с фланцем с двумя цилиндрическими концами вала
- 1003 на лапах с одним коническим концом вала
- 1004 на лапах с двумя коническими концами вала
- 2003 на лапах с фланцем с одним коническим концом вала
- 2004 на лапах с фланцем с двумя коническими концами вала
Условные обозначения, на примере - МТКH112-6
- МТ – Обозначение серии;
- К - короткозамкнутый ротор, отсутствие буквы - фазный ротор;
- Н – класс нагревостойкости изоляции Н;
- 1 – Габарит 1, 2, 3, 4;
- 12 – Длина станины;
- 6 – Число полюсов 6, 8.

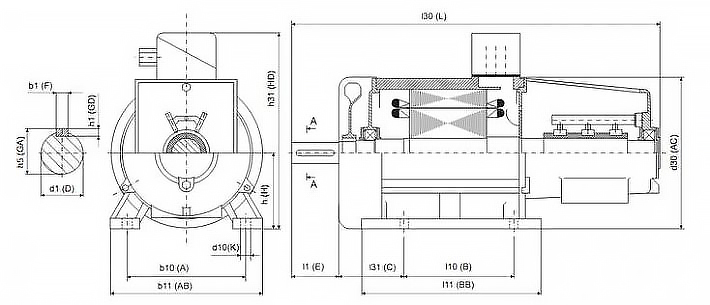

Размеры электродвигателей MTH, MTKH
| Тип | Габаритные размеры | Установочные и присоединительные размеры | |||||||||||||
| l30 | h31 | d30 | b10 | b11 | l10 | l11 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | |
| L | HD | AC | A | AB | B | BB | C | D | E | F | GA | GD | H | K | |
| MTH111-6 | 675 | 365 | 285 | 220 | 270 | 190 | 240 | 140 | 35 | 80 | 10 | 38 | 8 | 132 | 19 |
| MTH112-6 | 710 | 365 | 285 | 220 | 270 | 235 | 290 | 135 | 35 | 80 | 10 | 38 | 8 | 132 | 19 |
| MTH211-6 | 720 | 425 | 325 | 245 | 315 | 243 | 348 | 150 | 40 | 110 | 12 | 43 | 8 | 160 | 20 |
| MTH311-6 | 830 | 465 | 360 | 280 | 350 | 260 | 424 | 155 | 50 | 110 | 14 | 54 | 9 | 180 | 24 |
| MTH311-8 | 830 | 465 | 360 | 280 | 350 | 260 | 424 | 155 | 50 | 110 | 14 | 54 | 9 | 180 | 24 |
| MTH312-6 | 830 | 465 | 360 | 280 | 350 | 320 | 424 | 170 | 50 | 110 | 14 | 54 | 9 | 180 | 24 |
| MTH312-8 | 830 | 465 | 360 | 280 | 350 | 320 | 424 | 170 | 50 | 110 | 14 | 54 | 9 | 180 | 24 |
| MTH411-6 | 1010 | 545 | 430 | 330 | 415 | 335 | 496 | 175 | 65 (конус) | 140 | 16 | — | 10 | 225 | 28 |
| MTH411-8 | 1010 | 545 | 430 | 330 | 415 | 335 | 496 | 175 | 65 (конус) | 140 | 16 | — | 10 | 225 | 28 |
| MTH412-6 | 1010 | 545 | 430 | 330 | 415 | 420 | 496 | 165 | 65 (конус) | 140 | 16 | — | 10 | 225 | 28 |
| MTH412-8 | 1010 | 545 | 430 | 330 | 415 | 420 | 496 | 165 | 65 (конус) | 140 | 16 | — | 10 | 225 | 28 |
Характеристики электродвигателей MTH, MTKH
| Тип двигателя | Мощность кВт | Частота вращения об/мин | КПД, % | cos ф | I н , А | Мм/Мn | Режим Работы | Iр , А | Напряжение открытого ротора, В | Масса, кг |
| 2р=6, 1000об/мин | ||||||||||
| МТН111-6 | 3,5 | 915 | 75 | 0,75 | 18,2 / 10,5 | 2,3 | S3 40% | 15,5 | 176 | 105 |
| MTH112-6 | 5 | 915 | 77 | 0,75 | 23,4 / 13,5 | 2,3 | S3 40% | 18 | 203 | 125 |
| MTH211-6 | 7,5 | 940 | 79 | 0,8 | 32,0 / 18,5 | 2,5 | S3 40% | 26,5 | 185 | 160 |
| MTH311-6 | 11 | 945 | 83 | 0,78 | 44,6 / 25,8 | 2,5 | S3 40% | 29 | 250 | 200 |
| MTH312-6 | 15 | 962 | 84 | 0,81 | 58,5 / 33,8 | 2,8 | S3 40% | 46,5 | 218 | 230 |
| MTH411-6 | 22 | 960 | 85 | 0,78 | 87,0 / 50,4 | 2,8 | S3 40% | 74,5 | 200 | 320 |
| MTH412-6 | 30 | 962 | 88 | 0,82 | 107 / 62,0 | 2,8 | S3 40% | 74,4 | 250 | 398 |
| 2Р=8, 750об/мин | ||||||||||
| MTH311-8 | 7,5 | 690 | 80 | 0,7 | 35,0 / 20,3 | 2,5 | S3 40% | 25 | 205 | 200 |
| MTH312-8 | 11 | 700 | 81 | 0,77 | 46,7 / 27,0 | 2,5 | S3 40% | 44 | 172 | 230 |
| MTH411-8 | 15 | 715 | 85 | 0,76 | 61,0 / 35,0 | 2,8 | S3 40% | 58,5 | 178 | 320 |
| MTH412-8 | 22 | 715 | 86 | 0,79 | 81,0 / 46,9 | 2,8 | S3 40% | 59,1 | 232 | 390 |
