Электродвигатели MT, MTA на постоянных магнитах
Высокомоментные электродвигатели серии MT производства "Динамо" - Болгария, применяются в высокоментных приводах и используются в механизмах подачи металлорежущих станков с ЧПУ, а так же в манипуляторах и роботах. Стандартный вариант электродвигателя MT выпускается со встроенным температурным датчиком. По требованию электродвигатель MT может оснащается тахогенератором, датчиком углового положения вала типа резольвера или пульс-кодера и безлюфтовым электромагнитным тормозом.
Характерные особенности электродвигатели MT, MTA
Ротор электродвигателя серии МТ имеет постоянные магниты с магнитными осями которые тангенциально ориентированы по отношению к оси вращения. Между магнитами расположены полюсные наконечники, которые создают полосу возбуждения. Обмотка находится на статоре, с которым неподвижно связан коллектор. Подводка тока проходит от вращающегося щеткодержателя, закрепленного на валу через неподвижные контактные кольца к неподвижному коллектору.
- Степень защиты - IP44
- Класс теплоизоляции - С
- Степень защиты воздухоотвода - IP20
- Вес 1МТ-С, 2МТА-С, 3MTA-C, 4МТА-С до 3.6 кг
- Вес 4MTB-C и 5МТ-С до 6.0 кг
Условия эксплуатации двигателей MT, МТА на постоянных магнитах
- Влажность окружающего воздуха до 80% при температуре 30°С
- Температура окружающего воздуха от 5С до 40С
- Высота над уровнем моря 1000 м
- Двигатель должен эксплуатироваться во взрывобезопасной среде
- Уровень агрессивных газов, токопроводящей пыли и паров не должен превышать допустимую норму
Пример условного обозначения электродвигателей MT, MTA
XМТА-СРК
- X - условное обозначение момента
- М - электромотор
- Т - серия двигателя
- А - модификация по моменту
- С - тормоз электромагнитный
- Р - резольвер с мультипликатором
- К - пульс-кодер
При отсутствии букв С,Р,К - электродвигатель МТ выпущен без встроенного электромагнитного тормоза, резольвера, пульс-кодера. Число 2,5 в обозначении - передаточное число мультипликатора 1 : 2,5.

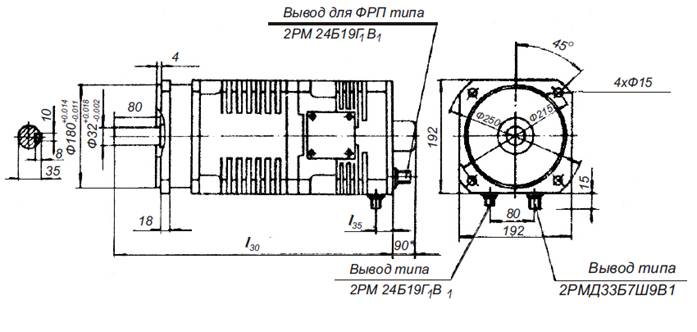

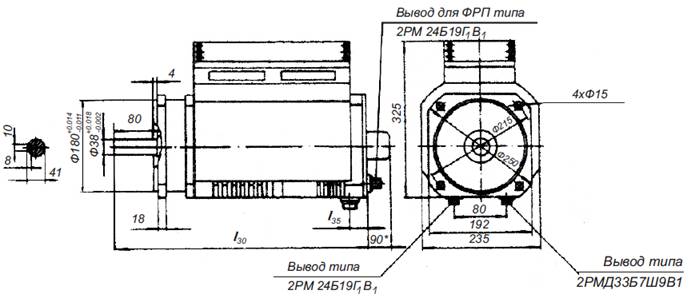

Габаритные размеры электродвигателей MT, MTA
| Тип электродвигателя | l30 | l35 | с резольвером | |
| l30 | l35 | |||
| 2MTA; 2MTA-P | 412 | 33 | 425 | 46 |
| 2MTA; 2МТА-С; 2МТА-СР | 453 | 33 | 466 | 46 |
| 3МТА; 3МТА-Р | 435 | 33 | 448 | 46 |
| 3МТА-С; 3МТА-СР | 476 | 33 | 489 | 46 |
| 4МТА; 4МТА-Р | 465 | 33 | 478 | 46 |
| 4МТА-С; 4МТА-СР | 506 | 33 | 519 | 46 |
| 4МТВ; 4МТВ-Р | 474 | 33 | 487 | 46 |
| 4МТВ-С; 4МТВ-СР | 528 | 33 | 541 | 46 |
| 5MT | 474 | 33 | ||
| 5MT-С | 520 | 33 | ||
| 5MT-P | 487 | 46 | ||
| 5MT-CP | 541 | 46 | ||
Характеристики электродвигателей MT, MTA
| Тип электродвигателя | Номинальный момент | Максимальный момент | Максимальное напряжение, В | Ток, А |
Частота вращения, об/мин |
| 2МТА | 13 | 80 | 100 | 26 | 1500 |
| 3МТА | 21 | 110 | 140 | 31 | 1500 |
| 4МТА | 23 | 120 | 170 | 28 | 1500 |
| 4МТВ | 30 | 170 | 190 | 30 | 1500 |
| 5МТ | 47 | 190 | 190 | 50 | 1500 |
| 2МТАС | 13 | 80 | 100 | 26 | 1500 |
| 3МТАС | 21 | 110 | 140 | 31 | 1500 |
| 4МТАС | 23 | 120 | 170 | 28 | 1500 |
| 4МТВС | 30 | 170 | 190 | 30 | 1500 |
| 5МТС | 47 | 190 | 190 | 50 | 1500 |
