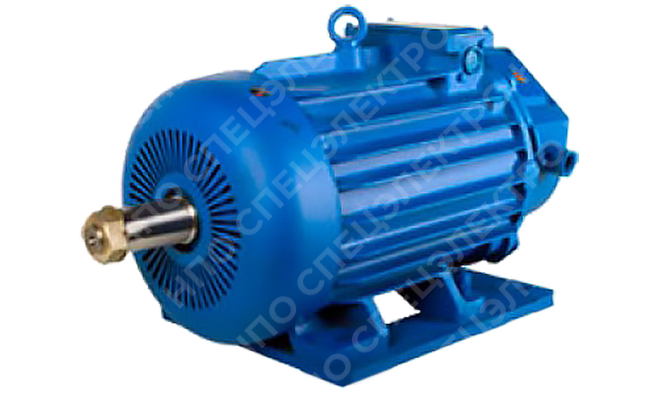

Крановые электродвигатели АМТ, ДМТ

Электродвигатель крановый асинхронный АМТ и ДМТ применяется в качестве привода разных подъемно-транспортных механизмов, а так же для приводов мостовых и башенных кранов, автокранов, кран-балок, в металлургических производствах.

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

Характерные особенности электродвигателей АМТ, ДМТ

Напряжение питания 380В, или по специальному заказу 400В, 500В, 380/220В, 415/240В
Мощность электродвигателей АМТ, ДМТ от 1,4 до 7,5 кВт с синхронной частотой вращения 1000 об/мин
Виды климатического исполнения - У1, Т1, ХЛ1
Номинальный режим работы S3 (40%) по ГОСТ 183-74
Степень защиты корпуса - IP 44
Степень защиты вентилятора IP 10
Степень защиты коробки выводов IP 54

Варианты монтажного исполнения:

IM1001 - на лапах с одним концом вала;
IM1002 - на лапах с двумя концами вала
IM2001 - фланцевый с одним концом вала
IM2002 - фланцевый с двумя концами вала

Условные обозначения, на примере - АМТKF132M6У1-IM1001

АМТ – обозначение серии
К - короткозамкнутый ротор, отсутствие буквы - фазный ротор
F, H – класс нагревостойкости изоляции
132 – размер по высоте оси вращения вала
М, L – длина станины
6 – число полюсов
У1 - климатическое исполнение
IM1001 – монтажное исполнение

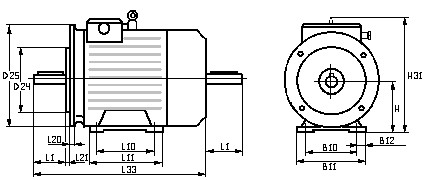

Размеры электродвигателей ДМТ

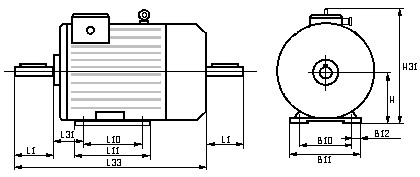

ДМТF 011, 012 безфланцевого исполнения

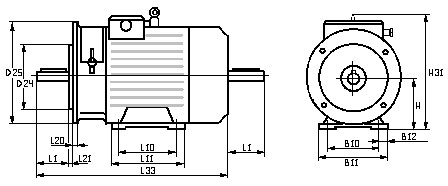

ДМТF 011, 012 фланцевого исполнения

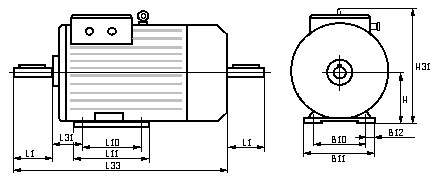

ДМТКF 011, 012 безфланцевого исполнения

ДМТКF 011, 012 фланцевого исполнения

Электродвигатель	размеры, мм

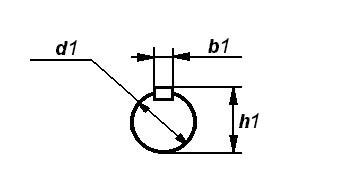

Электродвигатель	L1	L10	L11	L20	L21	L31	L33	B10	B11	B12	H	H31	D24	D25	d	b	h
ДМТF 011-6	60	140	220	10	5	70	513	190	240	50	112	290	230	300	28	8	31
ДМТF 012-6		159	220				548	190	240			290
ДМТKF 011-6		140	188				407	140	188			320
ДМТKF 012-6		159	210				442	159	210			290

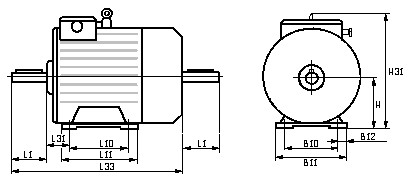

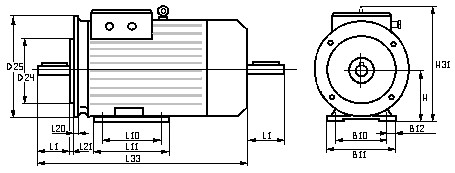

ДМТF 111, 112 безфланцевого исполнения

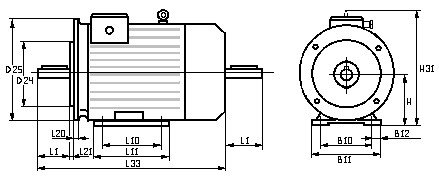

ДМТF 111, 112 фланцевого исполнения

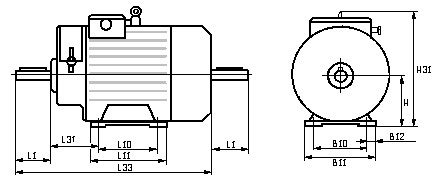

ДМТКF 111, 112 безфланцевого исполнения

ДМТКF 111, 112 фланцевого исполнения

Двигатель	размеры, мм
Двигатель	L1	L10	L11	L20	L21	L31	L33	B10	B11	B12	H	H31	D24	D25	d	b	h
ДМТF(H) 111-6	80	190	240	14	5	140	673	220	290	60	132	342	330	250	35	10	38
ДМТF(H) 112-6		235	285			135	713
ДМТKF(H) 111-6		190	240			140	574
ДМТKF(H) 012-6		235	285			135	614

Характеристики электродвигателей АМТ, ДМТ

Тип двигателя	Мощность, кВт	Напряжение, В	Частота сети, Гц	Частота вращения, об/мин	ВОВ, мм	Напряжение ротора, В	Ток ротора, А	Ток статора, А	Масса, кг
0 габарит
ДМТF 011-6	1,4	380/220	50	885	112	116	9,1	5.3/9.0	56
ДМТКF 011-6	1,4	380/220	50	875	112	-	-	5.2/9.2	47
ДМТF 012-6	2,2	380/220	50	890	112	144	11,0	7.6/13.0	63
ДМТКF 012-6	2,2	380/220	50	880	112	-	-	7.2/12.5	54
1 габарит
ДМТF-111-6	3,5	380/220	50	900	132	176	15,0	10.8/17.8	87
ДМТКF-111-6	3,5	380/220	50	900	132	-	-	9.9/17.1	78
ДМТF-111-6	3,0	380/220	50	890	132	176	13,2	10.5/18.2	87
ДМТКF-111-6	3,0	380/220	50	910	132	-	-	9.5/16.4	78
ДМТF-112-6	5,0	380/220	50	925	132	210	15,7	14.7/25.4	105
ДМТКF-112-6	5,0	380/220	50	910	132	-	-	14.0/24.2	92
ДМТН-112-6	4,5	380/220	50	900	132	203	15,6	13.9/24.0	105
ДМТКН-112-6	4,5	380/220	50	900	132	-	-	12.7/22.0	92
2 габарит
AMTF 132 M6	5,0	380/220	50	925	132	180	20,0	13.8/23.9	123
AMTKF 132 M6	5,0	380/220	50	905	132	-	-	12.6/21.6	103
AMTH 132 M6	4,5	380/220	50	925	132	175	14,3	12.9/2.3	123
AMTKH 132 M6	4,5	380/220	50	905	132	-	-	11.7/20.3	103
AMTF 132 L6	7,5	380/220	50	925	132	240	21,7	20.2/34.9	140
AMTKF 132 L6	7,5	380/220	50	905	132	-	-	18.5/32.0	120
AMTH 132 L6	7,0	380/220	50	925	132	238	20,7	19.1/3.0	140
AMTKH 132 L6	7,0	380/220	50	900	132	-	-	18.5/32.0	120
