Электродвигатели АИС

Асинхронные электродвигатели с нормами CENELEC средней мощности от 1 до 400 кВт, на низкое напряжение до 1000В, очень широко применяемы. Применение двигателей данного типа в промышленно развитых странах достигает 90% по количеству, а потребление электроэнергии этими двигателями составляет более чем 50%. Крепление двигателей данного типа электродвигателей на оборудовании осуществляется посредством лап, фланцев или лап и фланцев одновременно - комбинированный вариант. Стандартизированные ряды мощностей и установочных размеров увязываются так, чтобы каждому значению номинальной мощности в зависимости от синхронной частоты вращения или числа полюсов, соответствует своя высота оси вращения и условная длина станины электродвигателя - S, M или L, т.е. определенные установочные размеры.

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

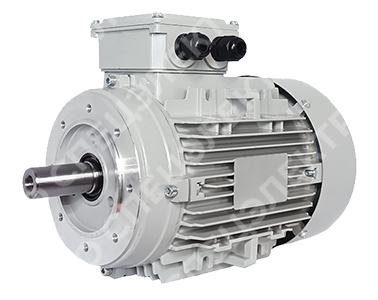

Электродвигатели АИС (5А, 6А) по нормам DIN (cenelec)

Конструкция двигателей базируется на основе элементов машин основного исполнения, трехфазных односкоростных и трехфазных двухскоростных соответственно. Двигатели имеют привязку рядов мощности и установочных размеров в соответствии с Европейскими нормами CENELEC (document 28/64) и ГОСТ Р 51689-2000 (вариант II). По величине коэффициента полезного действия двух- и четырехполюсные двигатели мощностью от 1,1 до 90 кВт соответствуют уровню EFF2 (повышенный КПД). Вариант двигателей принятый в странах Европейского Союза, соответствующий нормам Европейского комитета по координации электротехнических стандартов CENELEC. Двигатели с привязкой рядов мощности и установленных размеров в соответствии с нормами CENELEC, Dokument 28/64.

Габаритные размеры электродвигателей АИС (5А, 6А)

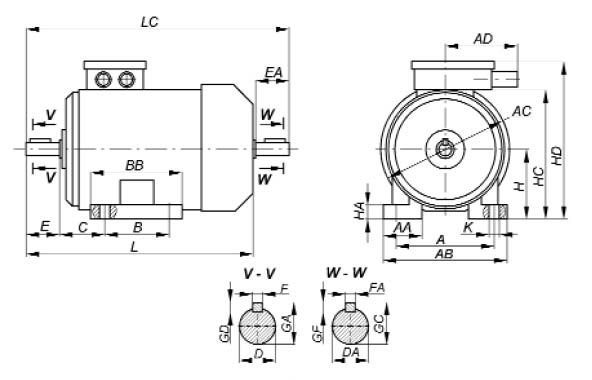

Монтажное исполнение IM 10...1, IM 10...2

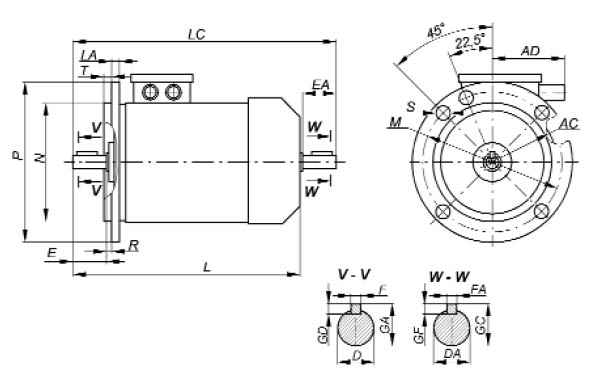

Монтажное исполнение IM 2...1, IM 2...2

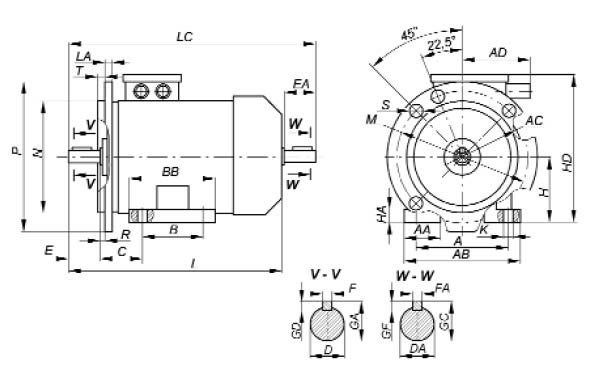

Монтажное исполнение IM 3...1, IM 3...2

Тип	Число полюсов	Габаритные размеры, мм						Установочные и присоединительные размеры, мм
		L	LC	AD	HD	P	AC	E	EA	B	BB	T	LA	C	R	F	FA	A	AB
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
5A90SK	2, 4, 6, 8	295	348	78	210	200	178	50		100	125	3,5	10	56	0	8		140	165
						160
						140						3
						120
5A90LK		320	372			200				125	150	3,5
						160
						140						3
						120
6AM132S		488	550	116	330	300	246	30	60	140 178*	220	5	12	89		10	8	216	249
6AM132MA	6
6AM132M	8
6AM132MB	6	546	636	126	360		286		80				15			10			277
6AM132M	4
6A132S	2, 4, 6, 8	484	550	94	305		246		60	140	227					10	8		256
6A132MA	6									178
6A132M	8
6A132MB	6	498	584		326		286		80		212					10
6A132M	4
6AM160М	2, 4, 6, 8	576	665	126	388	350	286	110		210	256		12	108		12	10	254	293
6АM160L		700	815	160	410		330		110	254	300		16			12			320
АИС160М	2, 4, 6, 8	567	651	115	347		287		80	210	246		13			12	10		292
6А160L		670	785	185	404		335	110		254	300					12			304
6AM180M	2, 4	700	815	160	430		330			241 279*	327		16	121		14	12	279	330
6AM180L	4, 6, 8
6A180M	2, 4	700	815	185	424		335			241	328		13						320
6A180L	4, 6, 8									279
6АМ200LА	2, 6	710	825	170	485	400	365			305	360		16	133		16	14	318	367
6АМ200L	4, 8
АИС200LА	2, 6	670	794	185	460		375				364		15						376
АИС200L	4, 8
5A200LBK	2, 6	781	895	210	495		410				375								395
5A225MK	2				520	450				311	380		16	149			16	356	425
5A225SK	4, 8	811	925					140	110	286						18
5A225MK	4, 6, 8									311
5A250MK	2	886	1030		565	550	458	140		349	425		22	168		18		406	480
	4, 6, 8
5A280SK	2	965	1115	240	660		545			368	510		18	190				457	560
	4, 6, 8															20	18
5A280MK	2									419						18
	4, 6, 8															20
6A315S	2	1080	1230	255	695	660	620			406	506	6	22	216		18		508	608
6A315M		1150	1300							457	557
6A315S	4, 6, 8	1110	1260					170	140	406	506					22
6A315M		1180	1330							457	557
6A315LA	2	1160	1310	390	815		680	140		508	620					18
6A315LB		1260	1410
6A315L	4	1290	1440					170								22
	6, 8	1190	1340

Тип	Число полюсов	Установочные и присоединительные размеры, мм
		AA	H	GD	GF	GA	GC	HA	HC	D	DA	K	M	S	N	45°	22,5°	DH	DZ
1	2	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36	37	38
5A90SK	2, 4, 6, 8	33	90	7		27		8	185	24		10х14	165	12	130	45°	--	Pg16	M8
													130	M8	110
													115		95
													100	M6	80
5A90LK													165	12	130
													130	M8	110
													115		95
													100	M6	80
6AМ132S		68	132	8	7	41	31	16	-	38	28	12х15	265	15	230			М32 х1,5	М12, М10*
6AМ132MA	6
6AМ132M	8
6AМ132MB	6	56			8		41	17			38							М40 х1,5	М12
6AМ132M	4																	М32 х1,5	М12, М10*
6A132S	2, 4, 6, 8	43			7		31	15	253		28	12
6A132MA	6
6A132M	8																		М12
6A132MB	6	45			8		41	16	274		38
6A132M	4
6АМ160М	2, 4, 6, 8	66	160	8		45		19	-	42		15х18	300	19	250			М40 х1,5	М16, М12*
6АМ160L		60				45				42									М16
АИС160М	2, 4, 6, 8	45				45	41	18	305	42	38	15						Pg21	М16, М12*
6А160L		50				45		20	325	42								Pg29	М16
6AМ180M	2, 4	65	180	9	8	51,5	45	19	-	48	42	15х18						М40 х1,5	М16
6AМ180L	4, 6, 8
6A180M	2, 4	60						20	345			15						Pg29
6A180L	4, 6, 8
6AM200LА	2, 6	90	200	10	9	59	51,5	22	-	55	48	19x22	350		300			М50 х1,5	M20
6AM200L	4, 8
АИС200LА	2, 6	65						25	380			19						Pg36
АИС200L	4, 8
5A200LBK	2, 6	90							402
5A225MK	2	95	225	10			59	30	427		55		400		350	--	22,5°
5A225SK	4, 8			11	10	64				60
5A225MK	4, 6, 8
5A250MK	2	100	250	11			64	35	470		60	24	500		450			Pg42
	4, 6, 8					69				65
5A280SK	2	120	280				69		540		65
	4, 6, 8			12	11	79,5				75
5A280MK	2			11		69				65
	4, 6, 8			12		79,5				75
6A315S	2		315	11		69		40	612	65		28	600	24	550			Pg48
6A315M
6A315S	4, 6, 8			14		85				80
6A315M
6A315LA	2			11		69			640	65
6A315LB
6A315L	4			14		85				80
	6, 8

Характеристики электродвигателей АИС (5А, 6А)

Тип	Ном. мощ., кВт	Ном. част. вращ., об/мин	Коэф. пол. дейст., %	Коэф. мощн.	Ном. ток при 400 В, А	Ном. мом., Нм	Инд. мех. хар.	Отн. пуск. мом. к ном. мом.	Отн. пуск. тока к ном. току	Отн. макс. мом. к ном. мом.	Дин. мом. инерц. ротора, кг . м2	Масса IM 1001, кг	Серв. факт.
5А90S2K	1,5	2850	80,0	0,84	3,2	5,0	I	2,4	6,5	2,5	0,0018	14,3	1,15
5А90L2K	2,2	2850	81,0	0,85	4,6	7,4	I	2,7	6,5	2,8	0,0021	15,8	1,15
6AМ132SA2	5.5	2915	87,0	0,87	10,5	18,0	I	2,5	7,5	3,3	0,0100	44	1,15
6A132SA2	5.5	2915	87,0	0,87	10,5	18,0	I	2,5	7,5	3,3	0,0100	55	1,15
6AМ132SB2	7,5	2920	88,0	0,89	13,8	24,5	I	2,4	7,5	3,3	0,0131	48,5	1,15
6A132SB2	7,5	2920	88,0	0,89	13,8	24,5	I	2,4	7,5	3,3	0,0131	58,5	1,15
6АМ160MA2	11	2910	88,0	0,88	20,5	36,1	I	2,7	8,5	3,5	0,027	70,5	1,15
АИС160MA2	11	2910	88,0	0,88	20,5	36,1	I	2,7	8,5	3,5	0,027	81	1,15
6АМ160MB2	15	2895	89,5	0,90	26,9	49,5	I	2,5	8,0	3,2	0,035	80,5	1,15
АИС160MB2	15	2895	89,5	0,90	26,9	49,5	I	2,5	8,0	3,2	0,035	91	1,15
6AМ160L2	18,5	2920	90,5	0,89	33,2	60,5	I	2,2	7,0	3,0	0,039	113	1,15
6A160L2	18,5	2920	90,5	0,89	33,2	60,5	I	2,2	7,0	3,0	0,039	133	1,15
6AМ180M2	22	2915	90,5	0,89	39,4	72,1	I	2,3	6,8	2,9	0,052	118	1,15
6A180M2	22	2915	90,5	0,89	39,4	72,1	I	2,3	6,8	2,9	0,052	140	1,15
6АМ200LA2	30	2940	91,5	0,89	53,2	97,4	I	2,1	6,8	3,0	0,076	185	1,10
АИС200LA2	30	2940	91,5	0,89	53,2	97,4	I	2,1	6,8	3,0	0,076	185	-
5A200LB2K	37	2940	93,0	0,90	63,8	120	I	2,3	7,4	3,0	0,13	255	1,15
5A225M2K	45	2940	93,4	0,90	77,3	146	I	2,4	7,4	3,0	0,15	275	1,10
5A250M2K	55	2950	93,4	0,91	93,4	178	I	2,3	7,5	2,8	0,21	340	1,10
5A280S2K	75	2960	93,6	0,92	126	242	II	2,0	7,5	3,0	0,47	485	1,15
5A280M2K	90	2960	94,0	0,92	150	290	II	2,0	7,5	3,0	0,52	515	1,15
6A315S2	110	2965	93,5	0,92	185	354	V	1,6	6,5	2,3	0,85	685	1,10
6A315M2	132	2965	94,5	0,92	219	425	II	1,8	7,2	2,5	1,02	770	1,15
6A315LA2	160	2965	94,0	0,93	264	515	V	1,8	7,5	2,5	1,42	970	1,15
6A315LB2	200	2970	95,0	0,93	327	643	II	1,8	8,0	2,7	1,48	1110	1,10

Тип	Ном. мощ., кВт	Ном. част. вращ., об/мин	Коэф. пол. дейст., %	Коэф. мощн.	Ном. ток при 400 В, А	Ном. мом., Нм	Инд. мех. хар.	Отн. пуск. мом. к ном. мом.	Отн. пуск. тока к ном. току	Отн. макс. мом. к ном. мом.	Дин. мом. инерц. ротора, кг . м2	Масса IM 1001, кг	Серв. факт.
5А90S4K	1,1	1410	73,0	0,79	2,8	7,5	I	2,0	4,8	2,3	0,0034	13,3	1,15
5А90L4K	1,5	1410	75,0	0,81	3,6	10,2	I	1,9	5,0	2,2	0,0036	15	1,15
6AМ132S4	5,5	1440	86,0	0,85	10,9	36,5	I	2,4	7,0	3,0	0,02	48,5	1,15
6A132S4	5,5	1440	86,0	0,85	10,9	36,5	I	2,4	7,0	3,0	0,02	58,5	1,15
6AМ132М4	7,5	1450	87,5	0,86	14,4	49,4	I	2,3	7,0	2,9	0,025	64	1,15
6A132М4	7,5	1450	87,5	0,86	14,4	49,4	I	2,3	7,0	2,9	0,025	74	1,15
6АМ160M4	11	1450	89,0	0,86	20,7	72,4	I	2,2	7,3	3,0	0,045	77,5	1,15
АИС160M4	11	1450	89,0	0,86	20,7	72,4	I	2,2	7,3	3,0	0,045	87	1,15
6AМ160L4	15	1450	89,5	0,86	28,1	98,8	I	2,2	6,1	2,6	0,075	115	1,15
6A160L4	15	1450	89,5	0,86	28,1	98,8	I	2,2	6,1	2,6	0,075	127	1,15
6AМ180M4	18,5	1450	90,0	0,86	34,5	122	I	2,2	6,5	2,6	0,087	121	1,15
6A180M4	18,5	1450	90,0	0,86	34,5	122	I	2,2	6,5	2,6	0,087	142	1,15
6AМ180L4	22	1450	90,5	0.84	41,8	145	I	2,3	6,1	2,6	0,096	131	1,15
6A180L4	22	1450	90,5	0.84	41,8	145	I	2,3	6,1	2,6	0,096	152	1,15
6АМ200L4	30	1455	91,4	0,86	55,1	197	I	2,5	6,8	2,6	0,20	190	1,10
АИС200L4	30	1455	91,4	0,86	55,1	197	I	2,5	6,8	2,6	0,20	190	-
5A225S4K	37	1470	92,0	0,85	68,3	240	I	2,4	6,7	2,5	0,27	260	1,15
5A225M4K	45	1470	92,5	0.85	82,6	292	I	2,8	7,1	2,8	0,32	280	1,10
5A250M4K	55	1475	93,0	0,86	99,3	356	II	2,2	6,5	2,2	0,50	350	1,10
5A280S4K	75	1485	94,3	0,85	135	482	II	2,2	7,2	2,3	1,00	490	1,15
5A280M4K	90	1485	95,0	0,88	155	579	II	2,2	7,3	2,3	1,20	525	1,15
6A315S4	110	1485	95,1	0,87	192	707	II	2,1	6,4	2,0	2,19	742	1,15
6A315M4	132	1485	95,8	0,88	226	849	II	2,3	7,5	2,2	2,70	855	1,15
6A315LA4	160	1485	95,3	0,89	272	1029	II	1,9	6,2	2,2	3,57	1057	1,10
6A315LB4	200	1485	95,6	0,89	339	1286	II	1,9	6,5	2,0	3,97	1150	-

Тип	Ном. мощ., кВт	Ном. част. вращ., об/мин	Коэф. пол. дейст., %	Коэф. мощн.	Ном. ток при 400 В, А	Ном. мом., Нм	Инд. мех. хар.	Отн. пуск. мом. к ном. мом.	Отн. пуск. тока к ном. току	Отн. макс. мом. к ном. мом.	Дин. мом. инерц. ротора, кг . м 2	Масса IM 1001, кг	Серв. факт.
5А90S6K	0,75	930	70,0	0,68	2,3	7,7	I	2,0	4,5	2,3	0,0033	14,3	1,15
5А90L6K	1,1	930	71,0	0,69	3,2	11,3	I	2,0	4,5	2,3	0,0048	16,3	1,15
6AM132S6	3	950	81,0	0,78	6,9	30,2	I	2,3	5,5	2,8	0,024	43	1,15
6A132S6	3	950	81,0	0,78	6,9	30,2	I	2,3	5,5	2,8	0,024	52,5	1,15
6AM132МА6	4	955	82,0	0,78	9,0	40,0	I	2,2	5,5	2,6	0,029	47,5	1,15
6A132МА6	4	955	82,0	0,78	9,0	40,0	I	2,2	5,5	2,6	0,029	57	1,15
6AM132МВ6	5,5	955	84,5	0,80	11,7	55,0	I	2,2	6,0	2,8	0,036	63	1,15
6A132МВ6	5,5	955	84,5	0,80	11,7	55,0	I	2,2	6,0	2,8	0,036	74	1,15
6AM160M6	7,5	960	85,5	0,80	15,8	74,6	I	2,2	6,3	2,8	0,067	75,5	1,15
АИС160M6	7,5	960	85,5	0,80	15,8	74,6	I	2,2	6,3	2,8	0,067	86	1,15
6AM160L6	11	970	87,0	0,82	22,3	108	I	1,9	6,5	2,5	0,11	109	1,15
6A160L6	11	970	87,0	0,82	22,3	108	I	1,9	6,5	2,5	0,11	122	1,15
6AM180L6	15	970	88,5	0,83	29,5	148	I	2,0	6,8	2,7	0,15	130	1,15
6A180L6	15	970	88,5	0,83	29,5	148	I	2,0	6,8	2,7	0,15	150	1,15
6AM200LA6	18,5	975	89,0	0,84	35,7	181	I	2,0	6,5	2,8	0,24	160	1,15
АИС200LA6	18,5	975	89,0	0,84	35,7	181	I	2,0	6,5	2,8	0,24	180	1,15
5A200LB6K	22	975	90,5	0,83	42,3	216	I	2,2	6,0	2,2	0,41	250	1,15
5A225M6K	30	975	90,5	0,84	57,0	294	I	2,4	6,0	2,2	0,46	285	1,10
5A250M6K	37	980	91,5	0,84	69,5	361	I	2,3	6,2	2,5	0,65	335	1,15
5A280S6K	45	985	93,0	0,84	83,1	436	II	2,0	6,2	2,0	1,20	440	1,15
5A280M6K	55	985	92,5	0,84	102	533	II	2,0	6,2	2,0	1,30	460	-
6A315S6	75	990	94,5	0,85	135	724	II	1,9	6,2	2,0	3,04	720	1,15
6A315M6	90	990	94,5	0,85	162	868	II	1,9	6,2	2,2	3,25	780	1,15
6A315LA6	110	990	94,8	0,89	188	1061	V	1,8	6,9	2,6	4,54	913	1,15
6A315LB6	132	990	95,0	0,90	223	1273	V	1,6	6,6	2,4	5,13	1010	1,15

Тип	Ном. мощн., кВт	Ном. част. вращ., об/мин	Коэф. пол. дейст., %	Коэф. мощн.	Ном. ток при 400 В, А	Ном. мом., Нм	Инд. мех. характ.	Отн. пуск. мом. к ном. мом.	Отн. пуск. тока к ном. току	Отн. макс. мом. к ном. мом.	Дин. мом. инерц. ротора, кг . м 2	Масса IM 1001, кг	Серв. факт.
5А90S8K	0,37	695	56,0	0,62	1,5	5,1	II	2,0	3,5	2,2	0,0030	13,8	1,15
5А90L8K	0,55	700	58,0	0,60	2,3	7,5	II	2,0	3,5	2,2	0,0047	16	1,15
6AM132S8	2,2	710	77,0	0,70	5,9	29,6	I	2,0	4,5	2,5	0,024	42,5	1,15
6A132S8	2,2	710	77,0	0,70	5,9	29,6	I	2,0	4,5	2,5	0,024	52	1,15
6AM132М8	3	710	78,0	0,70	7,9	40,4	I	2,0	4,5	2,5	0,029	47	1,15
6A132М8	3	710	78,0	0,70	7,9	40,4	I	2,0	4,5	2,5	0,029	56,5	1,15
6AM160MA8	4	715	82,0	0,70	10,1	53,4	I	2,0	4,8	2,5	0,053	64,5	1,15
АИС160MA8	4	715	82,0	0,70	10,1	53,4	I	2,0	4,8	2,5	0,053	75	1,15
6AM160MB8	5,5	715	83,0	0,73	13,1	73,5	I	2,0	5,3	2,5	0,074	75	1,15
АИС160MB8	5,5	715	83,0	0,73	13,1	73,5	I	2,0	5,3	2,5	0,074	85	1,15
6AM160L8	7,5	725	86,0	0,72	17,5	98,8	II	1,6	5,0	2,2	0,11	108	1,15
6A160L8	7,5	725	86,0	0,72	17,5	98,8	II	1,6	5,0	2,2	0,11	120	1,15
6AM180L8	11	725	87,0	0,74	24,7	145	II	1,6	5,0	2,2	0,15	125	1,15
6A180L8	11	725	87,0	0,74	24,7	145	II	1,6	5,0	2,2	0,15	145	1,15
6AM200L8	15	730	88,0	0,75	32,8	196	II	1,9	6,2	2,3	0,25	160	1,15
АИС200L8	15	730	88,0	0,75	32,8	196	II	1,9	6,2	2,3	0,25	180	1,10
5A225S8K	18,5	735	90,0	0,76	39,0	240	II	2,0	6,4	2,7	0,41	250	1,15
5A225M8K	22	735	90,0	0,77	45,8	286	II	2,0	6,2	2,6	0,46	265	1,15
5A250M8K	30	735	91,0	0,78	61,0	390	II	2,1	5,5	2,2	0,70	345	1,15
5A280S8K	37	740	92,0	0,73	79,5	478	II	1,8	6,5	2,6	1,20	440	1,15
5A280M8K	45	740	93,0	0,75	93,1	581	II	1,8	6,8	2,6	1,40	470	1,15
6A315S8	55	740	93,6	0,83	102	710	V	1,9	5,9	2,0	3,29	705	1,15
6A315M8	75	740	94,0	0,82	140	968	V	2,0	6,0	2,1	4,00	790	1,15
6A315LA8	90	740	94,5	0,85	162	1162	V	1,4	6,0	2,1	5,21	965	1,15
6A315LB8	110	740	94,5	0,86	195	1420	V	1,4	6,0	2,1	6,03	1025	1,10
