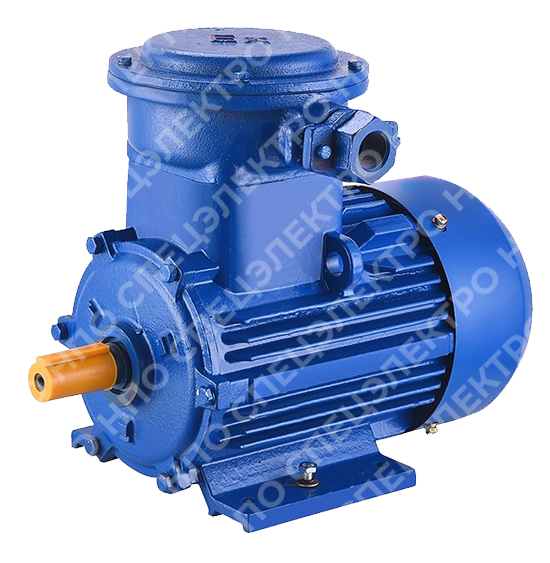

Электродвигатель взрывозащищенные 4ВР, 4ВС

Электродвигатели асинхронный взрывозащищенные 4ВР, 4ВС выпускается с исполнением по взрывозащите 1ExdellBT4. Предназначен для эксплуатации во взрывоопасной окружающей среде с содержанием взрывоопасной пыли, газов или паров, категорий IIА или IIВ, с температурой воспламенения Т4 по ГОСТ12.1.011 (ПУЭ гл. VII-3).

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

Характерные особенности электродвигателей 4ВР, 4ВС

Электродвигатели с установочными размерами по РС3031 4ВР изготавливаются с габаритами 63, 71, 80, 90, 100, 112, 132 мм. Электродвигатели по нормам CENELEC 4ВС изготавливаются с габаритами 71, 80, 90, 100, 112, 132, 160 мм.

Расшифровка условного обозначения двигателей 4ВР, 4ВС

4ВР - обозначение серии с установочными размерами по РС3031;
4ВС - обозначение серии с установочными размерами по нормам CENELEC;
63, 71, 80, 90, 100, 112, 132, 160 - габарит (высота оси вращения, мм);
S, L, М - установочный размер по длине корпуса;
А, В - обозначение длины магнитопровода статора (первая длина — А, вторая длина — В);
2, 4, 6, 8 - число полюсов;
У2, УЗ, У5 - вид климатического исполнения и категория размещения по ГОСТ15150-69.

Размеры электродвигателей 4ВР

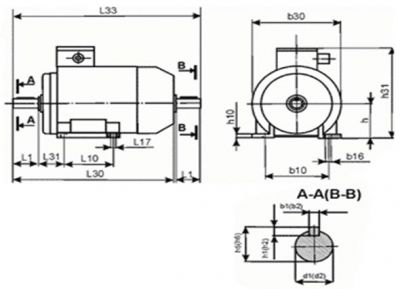

Монтажное исполнение 1081

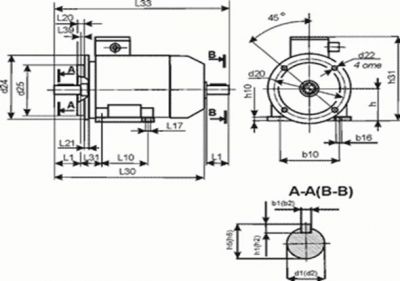

Монтажное исполнение 2081, 3081

Размеры, мм	4ВР63	4ВР71	4ВР80А(В)	4ВР90L	4ВР100S(L)	4ВР112	4ВР132S(М)
L1	30	40	50	50	60	80	80
L10	80	90	100	125	112 (140)	140	140 (178)
L17	7	7	10	10	12	12	12
L20	3,5	3,5	3,5	4	4	4	5
L21	10	10	10	12	14	15	19
L30	237	272,5	296,5 (320,5)	337	360 (391)	433	463 (501)
L31	40	45	50	56	63	70	89
L33	263	316,5	350,0 (374,0)	390	424,0 (455,0)	516	546,0 (584,0)
L39	0	0	0	0	0	0	0
b1	5	6	6	8	8	10	10
b10	100	112	125	140	160	190	216
b16	10	10	12	12	16	16	16
b30	135	160	180	200	226	250	287
h	63	71	80	90	100	112	132
h1	5	6	6	7	7	8	8
h5	16	21,5	24,5	27	31	35	41
h10	8	8	9	10	12	14	16
h31	161	188	204,5	230	246,5	270	309
d1	14	19	22	24	28	32	38
d20	130	165	165	215	215	265	300
d22	10	12	12	15	15	15	19
d24	160	200	200	250	250	300	350
d25	110	130	130	180	180	230	250
Масса, кг	9,9	15,6	21,2	24	32,6	52,4	87,2

Характеристики электродвигателей 4ВР

Тип электродвигателя	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн	Мmin/Мн	Масса, кг
4ВР63А2	0,37	2730	72	0,84	5	2,2	2,2	1,8	5,2
4ВР63В2	0,55	2730	75	0,81	5	2,2	2,2	1,8	6,1
4ВР63А4	0,25	1320	65	0,67	5	2,2	2,2	1,8	5,1
4ВР63В4	0,37	1320	68	0,7	5	2,2	2,2	1,8	6
4ВР63А6	0,18	860	56	0,62	4	2,2	2,2	1,6	4,8
4ВР63В6	0,25	860	59	0,62	4	2,2	2,2	1,6	5,6
4ВР71А2	0,75	2820	79	0,8	6	2,6	2,7	1,6	8,7
4ВР71В2	1,1	2800	79,5	0,8	6	2,2	2,4	1,6	9,5
4ВР71А4	0,55	1360	71	0,71	5	2,3	2,4	1,8	8,1
4ВР71В4	0,75	1350	72	0,75	5	2,5	2,6	2,4	9,4
4ВР71А6	0,37	900	65	0,63	4,5	2,1	2,2	1,6	8,6
4ВР71В6	0,55	920	69	0,68	4,5	1,9	2,2	1,6	9,9
4ВР71В8	0,25	680	58	0,6	4	1,6	1,9	1,4	9,9
4ВР80А2	1,5	2880	82	0,85	6,5	2,2	2,6	1,8	12,4
4ВР80В2	2,2	2860	83	0,87	6,4	2,1	2,6	1,8	15
4ВР80А4	1,1	1420	76,5	0,77	5	2,2	2,4	1,7	11,9
4ВР80В4	1,5	1410	78,5	0,8	5,3	2,2	2,4	1,7	13,8
4ВР80А6	0,75	920	71	0,71	4	2,1	2,2	1,6	11,6
4ВР80В6	1,1	920	75	0,71	4,5	2,2	2,3	1,8	15,3
4ВР80А8	0,37	680	58	0,59	3,5	2	2,3	1,4	12,8
4ВР80В8	0,55	680	58	0,6	3,5	2	2,1	1,4	14,8
4ВР90L2	3	2860	83,5	0,88	7	2,3	2,6	1,7	19
4ВР90L4	2,2	1430	80	0,79	6	2	2,4	2	18,1
4ВР90L6	1,5	940	76	0,7	5	2	2,3	1,9	19
4ВР90LА8	0,75	700	70	0,71	4	1,5	2	1,5	17,7
4ВР90LВ8	1,1	710	74	0,72	4,5	1,5	2,2	1,5	20,5
4ВР100S2	4	2850	87	0,88	7,5	2	2,4	1,6	26
4ВР100L2	5,5	2850	88	0,88	7,5	2,1	2,4	1,6	31,5
4ВР100S4	3	1410	82	0,82	7	2	2,2	1,6	23
4ВР100L4	4	1410	85	0,84	7	2,1	2,4	1,6	29,2
4ВР100L6	2,2	940	81,5	0,74	6	1,9	2,2	1,6	27
4ВР100L8	1,5	710	76	0,75	3,7	1,6	2	1,5	24
4ВР112М2	7,5	2900	87,5	0,88	7,5	2	2,2	1,6	40
4ВР112М4	5,5	1430	85,5	0,86	7	2	2,5	1,6	38,5
4ВР112МА6	3	950	81	0,76	6	2	2,2	1,6	33,4
4ВР112МВ6	4	950	82	0,81	6	2	2,2	1,6	38,8
4ВР112МА8	2,2	700	76,5	0,71	6	1,8	2,2	1,4	33,4
4ВР112МВ8	3	700	79	0,74	6	1,8	2,2	1,4	39
4ВР132М2	11	2910	87,5	0,88	7,5	1,6	2,2	1,2	60,4
4ВР132S4	7,5	1440	86	0,83	7,5	2	2,5	1,6	53,5
4ВР132М4	11	1450	87,5	0,79	7,5	2,4	2,9	2,2	66,3
4ВР132S6	5,5	960	85	0,8	7	2	2,2	1,6	52,3
4ВР132М6	7,5	950	85	0,79	7	2	2,2	1,6	64,5
4ВР132S8	4	700	83	0,7	6	1,8	2,2	1,4	52,2
4ВР132М8	5,5	700	83	0,74	6	1,8	2,2	1,4	62,2

Характеристики электродвигателей 4ВС

Тип электродвигателя	Р, кВт	Номинальная частота вращения, об/мин	КПД, %	cos j	Iп/Iн	Мп/Мн	Мmax/Мн	Мmin/Мн	Масса, кг
4ВС71А2	0,37	2730	72	0,84	5	2,2	2,2	1,8	5,3
4ВС71В2	0,55	2730	75	0,81	5	2,2	2,2	1,8	6,2
4ВС71А4	0,25	1320	65	0,67	5	2,2	2,2	1,8	5,2
4ВС71В4	0,37	1320	68	0,7	5	2,2	2,2	1,8	6,1
4ВС71А6	0,18	860	56	0,62	4	2,2	2,2	1,6	4,9
4ВС71В6	0,25	860	59	0,62	4	2,2	2,2	1,6	5,7
4ВС80А2	0,75	2820	79	0,8	6	2,6	2,7	1,6	9,7
4ВС80В2	1,1	2800	79,5	0,8	6	2,2	2,4	1,6	10,5
4ВС80А4	0,55	1360	71	0,71	5	2,3	2,4	1,8	9,1
4ВС80В4	0,75	1350	72	0,75	5	2,5	2,6	2,4	10,4
4ВС80А6	0,37	900	65	0,63	4,5	2,1	2,2	1,6	9,4
4ВС80В6	0,55	920	69	0,68	4,5	1,9	2,2	1,6	10,9
4ВС80В8	0,25	680	58	0,6	4	1,6	1,9	1,4	10
4ВС90S2	1,5	2880	82	0,85	6,5	2,2	2,6	1,8	13,5
4ВС90L2	2,2	2860	83	0,87	6,4	2,1	2,6	1,8	16,1
4ВС90S4	1,1	1420	76,5	0,77	5	2,2	2,4	1,7	13
4ВС90L4	1,5	1410	78,5	0,8	5,3	2,2	2,4	1,7	14,9
4ВС90S6	0,75	920	71	0,71	4	2,1	2,2	1,6	12,7
4ВС90L6	1,1	920	75	0,71	4,5	2,2	2,3	1,8	16,4
4ВС90S8	0,37	680	58	0,59	3,5	2	2,3	1,4	13,7
4ВС90L8	0,55	680	58	0,6	3,5	2	2,1	1,4	15,9
4ВС100L2	3	2860	83,5	0,88	7	2,3	2,6	1,7	20,6
4ВС100L6	1,5	930	76	0,7	5	2	2,3	1,9	20,6
4ВС100LА8	0,75	700	70	0,71	4	1,5	2	1,5	19,3
4ВС100LВ8	1,1	700	74	0,72	4,5	1,5	2,2	1,5	22,1
4ВС112М2	4	2850	87	0,88	7,5	2	2,4	1,6	29
4ВС112L2	5,5	2850	88	0,88	7,5	2,1	2,4	1,6	34,2
4ВС112М4	4	1410	85	0,84	7	2,1	2,4	1,6	33,4
4ВС112М6	2,2	940	81,5	0,74	6	1,9	2,2	1,6	30,1
4ВС112М8	1,5	700	76	0,75	3,7	1,6	2	1,5	29,7
4ВС132SА2	5,5	2900	86	0,88	7,5	2	2,2	1,6	39,5
4ВС132SВ2	7,5	2900	87,5	0,88	7,5	2	2,2	1,6	43
4ВС132S4	5,5	1430	85,5	0,86	7	2	2,5	1,6	41,9
4ВС132М4	7,5	1430	85,5	0,78	7,5	2	2,5	1,6	50
4ВС132S6	3	950	81	0,76	6	2	2,2	1,6	36,2
4ВС132МА6	4	950	82	0,81	6	2	2,2	1,6	46,6
4ВС132МВ6	5,5	950	82	0,78	6	2	2,2	1,6	50,4
4ВС132S8	2,2	700	76,5	0,71	6	1,8	2,2	1,4	35,2
4ВС132М8	3	700	79	0,74	6	1,8	2,2	1,4	43
4ВС160МА2	11	2910	87,5	0,88	7,5	1,6	2,2	1,2	67,9
4ВС160М4	11	1450	87,5	0,79	7,5	2,4	2,9	2,2	73,7
4ВС160М6	7,5	950	85	0,79	7,5	2	2,2	1,6	72
4ВС160МА8	4	700	83	0,7	6	1,8	2,2	1,4	59,7
4ВС160МВ8	5,5	700	83	0,74	6	1,8	2,2	1,4	69,7
4ВС160MB2K	15	2920	90,5	0,89	7	2,1	3	2	100
4ВС160L2K	18,5	2920	91	0,89	7	2,2	3	2	108
4ВС160L4K	15	1460	89,5	0,86	6,5	2,3	2,7	2	100
4ВС160L6K	11	970	87,5	0,81	6,5	1,9	2,6	1,7	97
4ВС160L8K	7,5	720	86	0,72	5,5	3,5	2,3	1,5	97
