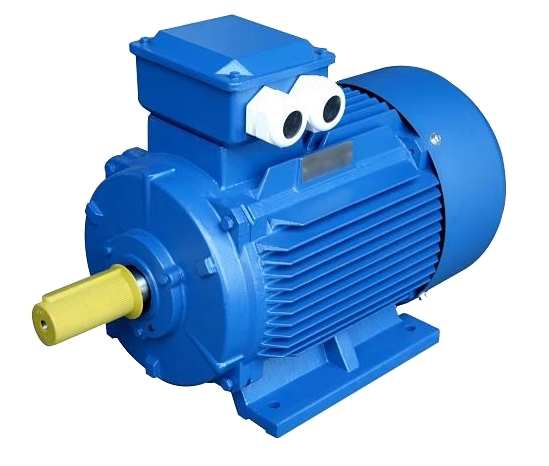

Электродвигатели с повышенным скольжением
АИРС160, АИРС200, АИРС225, АИРС250
Электродвигатели АИРС с повышенным скольжением используются для привода механизмов с высоким коэффициентом инерции, механизмов с неравномерной пульсирующей нагрузкой, а так же механизмов с частыми и тяжелыми пусками. Скольжение электродвигателей АИРС160, АИРС200, АИРС225, АИРС250 при номинальной мощности находится в пределах 10-5%.
Особенности электродвигателей с повышенным скольжением
Номинальные мощности электродвигателей АИРС относятся к режиму S3 (повторно-кратковременному), продолжительность включения ПВ=40%. Критическое скольжение не менее 40%. Мощности для длительного режима S1 , а также для других значений ПВ указываются в паспортной табличке электродвигателя. Электродвигатели АИРС могут работать и в режимах S2, S4, S6.
Электродвигатели 5А, АИР, 4AМ изготавливаются и испытываются под техническим наблюдением Морского Регистра в габаритах от 71 до 250 мм, в диапазоне мощностей от 0,25 до 90 кВт. Двигатели с климатическим исполнением ОМ2 по ГОСТ 15150, пригодны для эксплуатации в условиях, нормированных для видов климатических исполнений ОМ3, ОМ4, ОМ5.
Электродвигатели рассчитаны для работы от сети переменного тока с частотой 50Гц и напряжением 220/380 В, 380/660 В. Климатическое исполнение двигателей - У3, У2, Т2. Степень защиты двигателей - IP54.
Характеристики двигателей АИРС160, АИРС200, АИРС225, АИРС250
| Тип двигателя | Мощность, кВт S3=40% | Скольжение % | КПД, % | cos φ | Ммакс Мном | Мпуск Мном | Iпуск Iном | Динамический момент инерции ротора, кг*м² | Масса, кг |
| n=1500 об/мин | |||||||||
| АИРС160S4 | 15 | 7 | 85,5 | 0,85 | 2,8 | 2,8 | 6 | 0,077 | 130 |
| АИРС160М4 | 18,5 | 6,5 | 87 | 0,84 | 2,8 | 2,8 | 6,5 | 0,089 | 145 |
| АИРС200М4 | 30 | 8 | 85,5 | 0,9 | 3 | 3 | 6 | 0,277 | 245 |
| АИРС200L4 | 37 | 9 | 86 | 0,91 | 2,8 | 2,8 | 6 | 0,326 | 270 |
| АИРС225М4 | 45 | 9 | 87 | 0,9 | 3 | 3 | 6,5 | 0,6 | 340 |
| АИРС250S4 | 55 | 8 | 88 | 0,9 | 3,5 | 3,5 | 7 | 1 | 495 |
| АИРС250М4 | 63 | 7 | 88 | 0,91 | 3,5 | 3,5 | 7,5 | 1,2 | 535 |
| n=1000 об/мин | |||||||||
| АИРС160S6 | 11 | 9,5 | 82,5 | 0,82 | 2,8 | 2,8 | 5,5 | 0,115 | 125 |
| АИРС160М6 | 15 | 10 | 83 | 0,87 | 2,8 | 2,8 | 5,5 | 0,155 | 155 |
| АИРС200М6 | 22 | 7 | 86 | 0,92 | 3 | 3 | 6 | 0,469 | 240 |
| АИРС200L6 | 28 | 7 | 86 | 0,92 | 3 | 3 | 6 | 0,52 | 260 |
| АИРС225М6 | 30 | 6 | 86 | 0,9 | 3,2 | 3,3 | 6 | 0,7 | 325 |
| АИРС250S6 | 37 | 9 | 85 | 0,91 | 3 | 3 | 6,5 | 1,1 | 435 |
| АИРС250М6 | 45 | 8 | 86,5 | 0,9 | 3 | 3 | 6,5 | 1,2 | 470 |
| n=750 об/мин | |||||||||
| АИРС160S8 | 7,5 | 8 | 80 | 0,75 | 2,5 | 2,5 | 4,5 | 0,115 | 125 |
| АИРС160М8 | 11 | 8 | 82 | 0,75 | 2,8 | 2,8 | 5 | 0,155 | 150 |
| АИРС200М8 | 18,5 | 9 | 82 | 0,87 | 2,7 | 2,8 | 5,5 | 0,473 | 240 |
| АИРС200L8 | 22 | 9 | 83,5 | 0,85 | 3,1 | 3 | 5,5 | 0,52 | 260 |
| АИРС225М8 | 26,5 | 6,7 | 86 | 0,8 | 2,9 | 3 | 5,5 | 0,7 | 340 |
| АИРС250S8 | 30 | 9 | 84,5 | 0,84 | 3 | 2,9 | 6 | 1,2 | 455 |
| АИРС250М8 | 37 | 9 | 85 | 0,86 | 2,6 | 2,6 | 6 | 1,3 | 490 |
