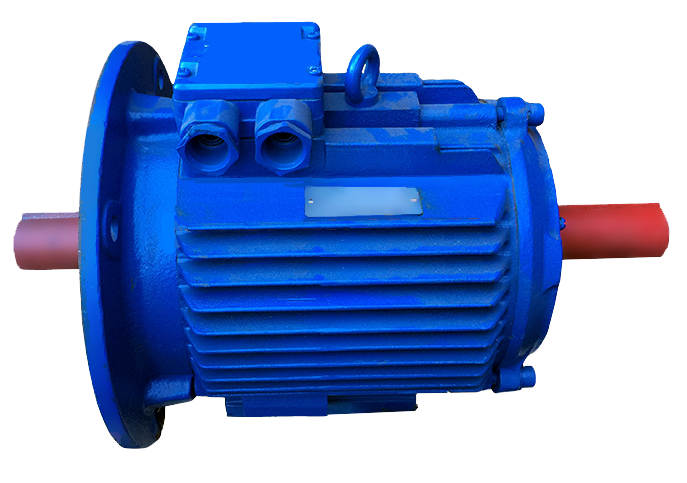

Электродвигатели привода лифтов АЧ

Электродвигатели серии АЧ - частотно-регулируемые, с трехфазным короткозамкнутым ротором предназначены для повторно-кратковременного режима работы в составе электропривода лифта с автоматическим регулятором скорости вращения.

ИНФОРМАЦИЯ ХАРАКТЕРИСТИКИ ЗАКАЗАТЬ

Характерные особенности электродвигателей АЧ

Мощность, кВт 3 – 18,5
Напряжение, В 220, 380, 660 (220/380, 380/660, 240, 400, 415, 440 – опционально)
Частота вращения, об/мин 1000 - 1500
КПД, % до 0,84
Степень защиты IP10, вводное устройство IP44
Исполнение по способу монтажа IM3002
Способ охлаждения IC0041
Датчики температурной защиты
Высота оси вращения, мм 132, 160, 180

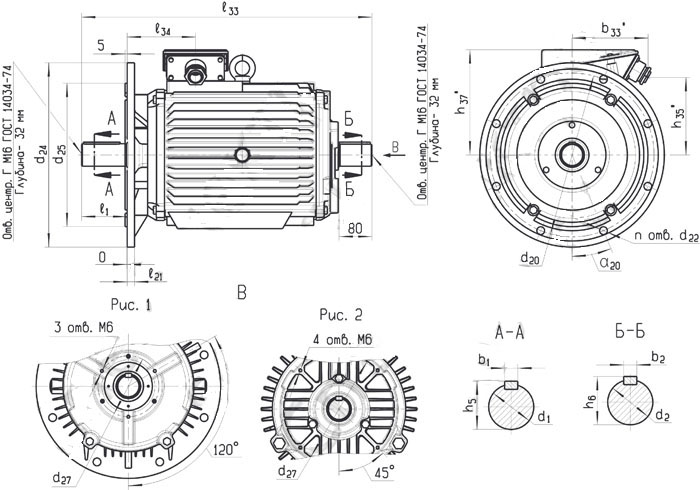

Размеры электродвигателей АЧ

Тип двигателя	Рис.	l33	d24	l1	l21	l34	d1	d2	d20	d22	d25	d27	b1	b2	b33*
АЧ180М6	1	708	450	110	18.5	167	55	55	400	19	350	149	16	16	184
АЧ160S6		660	350	80	16	143.5	42	42	300	18.5	250		12	12
АЧ160М6		690
АЧ132S6	2	482			12	112						200			53
АЧ132М6, М4		520

Тип двигателя	h5	h6	h35*	h37*	α20	n
АЧ180М6	59	59	199	260	22°30´	8
АЧ160S6	45	45	190	242	45º	4
АЧ160М6
АЧ132S6			162	182.5
АЧ132М6, М4

Характеристики электродвигателей АЧ

Параметры	АЧ132М4	АЧ132S6	АЧ132М6	АЧ160S6	АЧ160М6	АЧ180М6
Мощность, кВт	7,5	3,9	5,5	7,0	11	18,5
Номинальная частота вращения, 1/мин	1460	980	980	980	980	980
Коэффицент мощности	0,75	0,65	0,73	0,73	0,77	0,84
Номинальный ток при 380В, А	17,5	8,6	13,5	16,7	19	37,5
Номинальный момент, Н м	49,1	29,2	53,6	68,2	107,2	180
Пусковой момент, Н м	210	135	200	270	400	480
Динамический момент инерции ротора, кгм2	0,067	0,048	0,067	0,11	0,15	0,27
Масса, кг	85	69	85	122	150	185
Уровень звука, дБа	55(65)+2	55(65)+1		55(65)+2		55(65+3)
