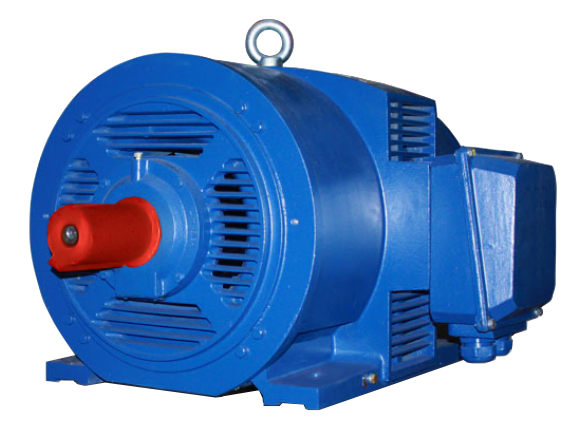

Электродвигатели защищенного исполнения IP23, серии 5АН225, 5АН250, 5АНМ315

Электродвигатели защищенного исполнения 5АН225, 5АН250, 5АНМ315, применяется в промышленности для комплектации горизонтальных, консольных и секционных насосов, двигатели IP23 имеют более низкую цену. Корпус электродвигателя выдерживает высокие вибрации, ротор сделан из прочного прессованного металла. Устройство электродвигателей этой серии отличается простой конструкцией, двигатели удобны в обслуживании и долговечны.

Характерные особенности электродвигателей 5АН225, 5АН250, 5АНМ315

  • Степень защиты электродвигателя IP23 по ГОСТ 17494
  • Климатическое исполнение У3
  • Диапазоне мощностей от 37 до 200 кВт
  • Монтажное исполнение IM1001, IM1002 по ГОСТ 2479
  • Питание от сети переменного тока 50Гц, 380В
  • Система охлаждения ICO1 по ГОСТ 20459

Электродвигатели выполнены с двухсторонней симметричной радиальной вентиляцией. При помощи вентиляционных лопаток ротора воздух (на 5АНМ315 с помощью двух центробежных вентиляторов) втягивается через торцевые окна в подшипниковых щитах, обдувает лобовые части обмотки статора и наружную поверхность сердечника статора, потом выходит через боковые окна станины. Внутри двигателя воздух направляется с помощью диффузоров, находящихся на подшипниковых щитах.

Характеристики электродвигателей 5АН225, 5АН250, 5АНМ315

Тип двигателя Мощность, кВт Частота вращения ном., об/мин КПД, % cos φ Ток ном., А Масса, кг
2p=2, n=3000 об/мин
5АН225МА2 75 2940 93 0,9 136 340
5АН225М2 90 2940 90 0,9 169 340
5АН250S2 110 2940 93,5 0,88 203 455
5АН250М2 132 2940 94 0,9 237 500
2p=4, n=1500 об/мин
5АН225М4 75 1470 93 0,86 142 340
5АН250S4 90 1480 93,5 0,84 174 450
5АН250М4 110 1480 94 0,85 209 500
5АН250МВ4 132 1480 94 0,87 245 520
2p=6, n=1000 об/мин
5АН225М6 45 980 91,5 0,85 88 315
5АН250S6 55 985 92,5 0,82 110 410
5АН250М6 75 985 93 0,82 149 480
5АНМ315МВ6 200 990 95,5 0,85 374 1050
2p=8, n=750 об/мин
5АН225М8 37 735 91 0,82 75 335
5АН250S8 45 740 91 0,75 100 410
5АН250М8 55 740 92 0,75 121 475
5АНМ315МВ8 160 740 94,4 0,82 314 1140
