Электродвигатели привода лифтов АН, 4АМН
Двухскоростные двигатели для привода лифтов серии 4АМН, АН мощностью от 3 до 17 кВт, выпускаются с сочетанием скоростей 4/16, 6/18, 4/24, 6/24. Лифтовые электродвигатели с ременной передачей являются специальными машинами, которые работают от преобразователя частоты. Узел подшипников рассчитан на повышение значения радиальной нагрузки ременной передачи.
Характерные особенности электродвигателей АН, 4АМН
Электродвигатели имеют высокие энергетические параметры, за счет применения электродвигателя с высоким КПД и отсутствия потерь на редукцию, что приводит к экономии электроэнергии более чем на 60% по сравнению с приводами традиционной конструкции. В двигателях для редукторных лебедок, работающих от преобразователя частоты, за счет использования специальной конструкции подшипникового узла, ротора и обмотки статора - обеспечивается компактность, увеличение энергетических характеристик и снижение стоимости привода в целом. Двигатели класса нагревостойкости F , обеспечивают высокую перегрузочную способность, имеют повышенную степень защиты IP55, низкий уровень нагрева обмоток и конструктивных частей, что обеспечивается конструкцией электродвигателя без применения вентилятора.

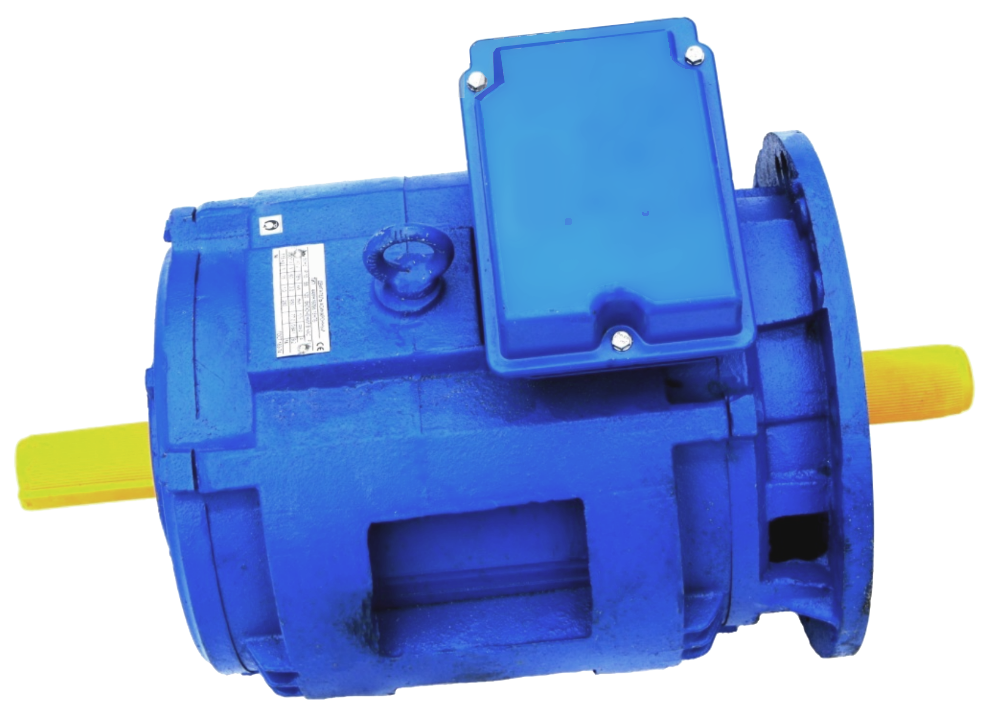

Электродвигатели серии АН200 В6/24НЛБУ3, АН200 В6/24НЛБФУ3 это трехфазные асинхронные двухскоростные малошумные двигатели с короткозамкнутым ротором. Применяются для привода лебедок грузовых, грузопассажирских и пассажирских лифтов жилых, административных и промышленных зданий.
В электродвигателях применяются подшипники со смазкой, рассчитанной на весь ресурс работы, что снижает эксплуатационные расходы на двигатели АН. Повышенная степень защиты , обеспечивает надежность двигателя в ходе работы и исключает вероятность попадания посторонних предметов. Двигатели имеют лучшенные показатели на низкой скорости, значительно меньший ток в рабочем и переходном режимах и меньший перегрев обмотки. Уменьшен вес электродвигателя с чугунной станиной на 5 кг, а с алюминиевой на 70 кг.
| Тип двигателя |
Степень защиты IEC 60034-5 | Способ охлаждения | Способ монтажа IEC 60034-7 |
||
| Корпус | Коробка выводов | ГОСТ 20459 | IEC 60034-6 | ||
| 4АМН160... НЛБ 4АМН180... НЛБ |
IP10 | IP20 | IC01 | IC01 | IM3001, IM3002 |
| АН200 В6/24НЛБ | IP54 | IP54 | IC0141 | IC411 | IM3001, IM3002 |
| АН200 В6/24НЛБФ | IP54 | IP54 | IC0146 | IC416 | IM3001 |
Размеры электродвигателей АН, 4АМН

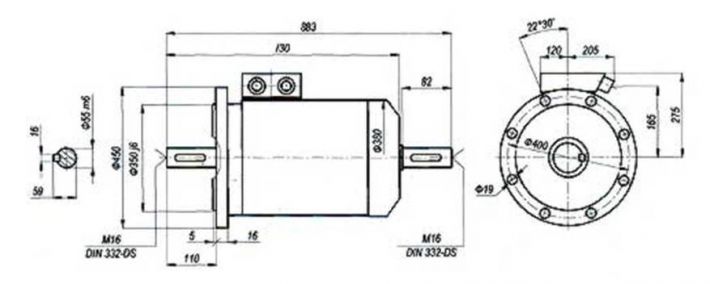

Размеры АН200 В6/24

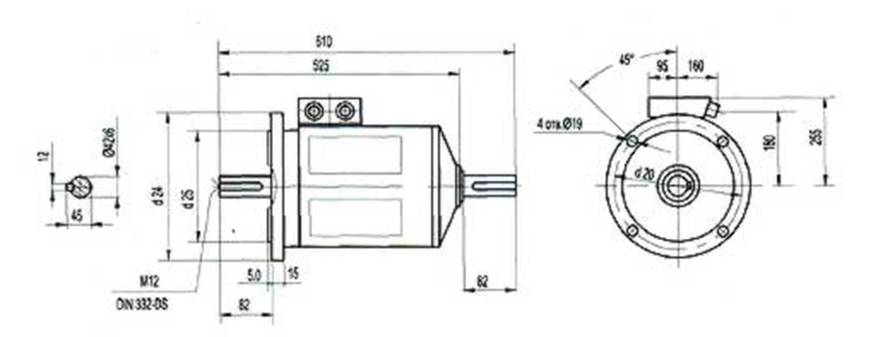

Размеры 4АМН160, 4АМН180
| Тип двигателя |
Установочные и присоединительные размеры | Масса, кг | ||
| d20 | d24 | d25 | ||
| 4АМН160 S6/18НЛБ | 300 | 350 | 250 | 115 |
| 4АМН160 SA4/16НЛБ | ||||
| 4АМН160 SB4/16НЛБ | ||||
| 4АМН180 SA6/18НЛБ | 350 | 400 | 300 | 120 |
Характеристики электродвигателей АН, 4АМН
| Тип двигателя | Мощность, кВт | Частота вращ., об/мин | КПД, % | Cos , коэф. мощности | Ток при 380В, А | I пуск, Ih | М пуск, Н/м | М макс в реж. двиг., Н/м | М макс. в реж. ген., Н/м | Шум, dBA | Масса, кг |
| 4АМН160 SA4/16НЛБ | 3,55 | 1380 | 75 | 0,65 | 11,1 | 5,5 | 70-90 | 70-90 | - | 60 | 115 |
| 0,88 | 330 | 30 | 0,55 | 8,1 | 2,5 | 50 | 55 | 90-110 | |||
| 4АМН160 SB4/16НЛБ | 5,0 | 1380 | 79 | 0,68 | 15 | 5,0 | 97-116 | 101-122 | - | 60 | 115 |
| 1,25 | 300 | 32 | 0,5 | 12 | 2,0 | 60-70 | 65,0 | 110-130 | |||
| 4АМН160 S6/18НЛБ | 3,0 | 950 | 73 | 0,63 | 9,9 | 4,5 | 78-94,5 | 86-107,8 | - | 55 | 115 |
| 1,0 | 280 | - | - | 14 | 2,0 | 63,5 | 63,5 | 86,0-107,8 | |||
| 4АМН180 SA6/18НЛБ | 3,55 | 940 | 78 | 0,69 | 10 | 5,5 | 93-113 | 107,5-135 | - | 55 | 120 |
| 1,18 | 283 | - | - | 14,5 | 2,5 | 73,5 | 73,5 | 73,5 | |||
| АН200 В6/24НЛБ АН200 В6/24НЛБФ | 6,5 | 940 | 83 | 0,76 | 15,8 | 6,0 | 175-198 | 200-220 | 200-220 | 60 | 250 |
| 1,6 | 212 | 36,7 | 0,41 | 16,1 | 2,0 | 150 | 150 | 150 | 255 |
